BS870Q-7-F

BS870Q-7-F 产品概述

BS870Q-7-F 是一款高性能的 N 通道金属氧化物半导体场效应晶体管（MOSFET），由知名半导体制造商 DIODES（美台）公司生产。该器件设计旨在优化多种电子应用中的性能，尤其适用于需要在较高电压和电流条件下工作的电路。以下是对 BS870Q-7-F 产品的详细介绍，包括其主要参数、特性和适用场合。

主要参数

1. FET 类型: N 通道

   • N 通道 MOSFET 是电子开关中最常见的一种，能够有效控制较大电流，并提供低导通电阻特性，适合于高频应用和开关电源中。

2. 技术: MOSFET

   • MOSFET 技术广泛应用于电子电路，因其高输入阻抗和快速开关特性，成为现代电力电子和信号处理的核心元件。

3. 漏源电压 (Vdss): 60V

   • BS870Q-7-F 的漏极-源极最大电压为 60V，使其适用于中等电压的开关电路设计。同时，这一特性确保了其在多种负载条件下的稳定性。

4. 连续漏极电流 (Id): 250mA (Ta)

   • 该器件在环境温度为 25°C 时，能够连续提供 250mA 的漏极电流，适合对电流有中等要求的应用场合。

5. 导通电阻 (Rds On): 最大 5Ω @ 200mA，10V

   • 在 10V 的驱动电压下，BS870Q-7-F 提供出色的导通电阻性能，为电路的能效提供良好的基础，降低了功耗和热量的生成。

6. 阈值电压 (Vgs(th)): 最大 3V @ 250µA

   • 该器件的阈值电压低，使得它在较低的门极驱动电压下就能开始导通，增强了其在低电压应用中的适用性和灵活性。

7. 输入电容 (Ciss): 最大 50pF @ 10V

   • 较小的输入电容确保器件能够在高速开关中保持低延迟，极大地提升了电路的整体反应速度。

8. 功率耗散 (Pd): 最大 300mW

   • 适度的功率耗散能力使 BS870Q-7-F 能够在安全功率范围内稳定工作，适合多种小型便携式设备的电源管理。

9. 工作温度范围: -55°C ~ 150°C (TJ)

   • 广泛的工作温度范围使其能够适应各种苛刻环境，特别适合于航空航天、工业控制和汽车电子等领域。

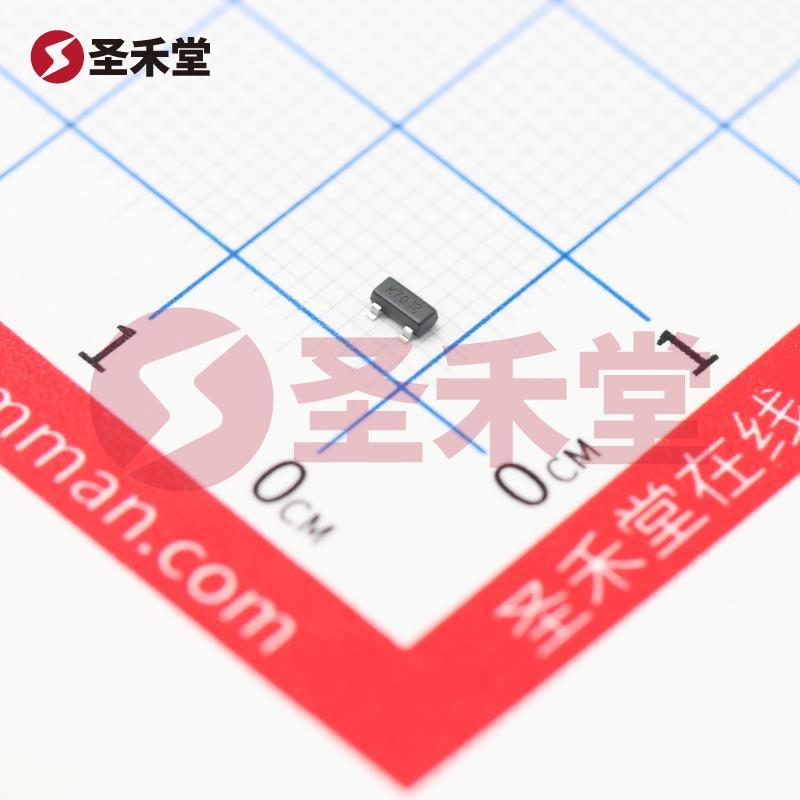

10. 封装类型: SOT-23

• SOT-23 表面贴装封装的设计，使得该器件适合于现代电子设备的高密度安装，方便快速焊接。

应用场景

BS870Q-7-F 由于其卓越的电气特性，适用于广泛的应用场景，包括但不限于：

• 开关电源: 在 DC-DC 转换器和线性电源中作为开关元件使用，提供高效率和更好的热管理。
• 电池管理系统: 在锂电池的充放电控制中，能够可靠地承受循环负载并实现精准的电流控制。
• 马达控制: 适合在低功率马达驱动应用中提供稳定的开关控制和电流调节。
• 门极驱动电路: 在功率 MOSFET 的驱动电路中，作为一个有效的开关元件来控制更大功率后的电源。

结论

BS870Q-7-F 是一种高效、灵活且可靠的 N 通道 MOSFET，凭借其优良的电气特性和小巧的封装形式，适合在各类电子设备中使用。无论是用于驱动电路、开关电源还是电池管理系统，BS870Q-7-F 都能满足现代电子设备对高性能和高效率的需求。对于寻求提升电路性能和降低功耗的工程师而言，BS870Q-7-F 无疑是一个非常值得考虑的选择。
