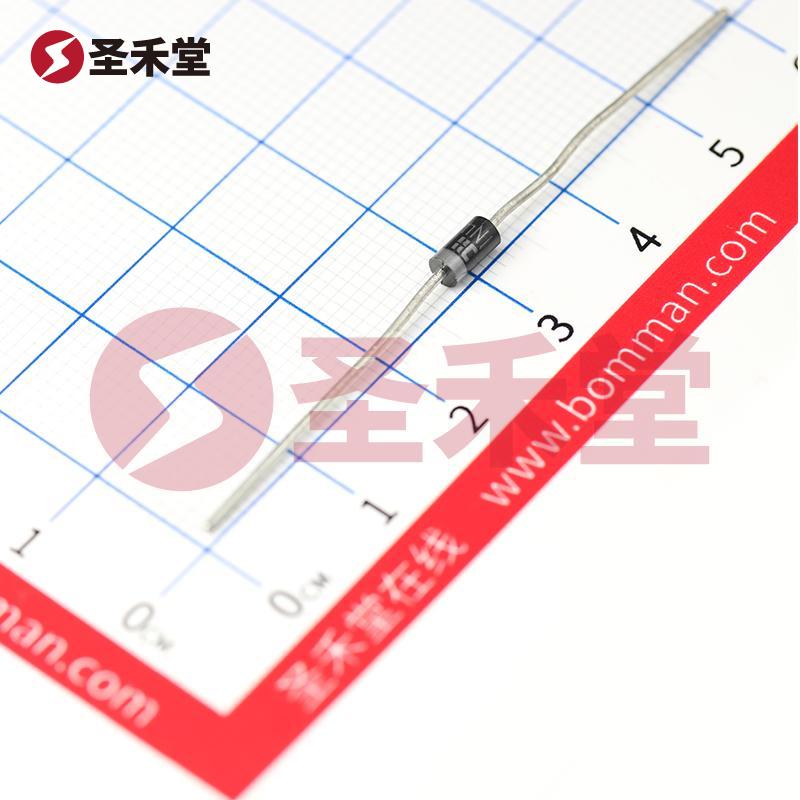

1N4935G-T

产品概述：1N4935G-T 快速恢复二极管

一、产品简介

1N4935G-T是一款高效率的快速恢复二极管，适用于各种低功耗、高频率的整流应用。其兼具优良的电气特性和可靠的工作性能，深受设计工程师的青睐。该元器件由美台（DIODES）公司制造，具有良好的市场口碑和广泛的应用场景，适合用于开关电源、逆变器、伺服驱动及其他电子电路中对整流性能有较高要求的场合。

二、主要参数

• 二极管类型：标准
• 最大反向电压 (Vr)：200V
• 平均整流电流 (Io)：1A
• 正向电压 (Vf)：1.2V @ 1A
• 速度：快速恢复，反向恢复时间 (trr) 为200ns，适用于大于200mA的应用
• 反向泄漏电流：5µA @ 200V
• 工作温度范围：-65°C ~ 150°C
• 封装类型：DO-41（轴向封装）

三、电气性能

1N4935G-T的正向电压在1A时为1.2V，使其在整流和开关应用中具有相对较低的功耗。此外，快速恢复特性使得1N4935G-T能够在高频开关操作中稳定工作，特别是在PWM（脉宽调制）和高频率直流转换电路中，能够有效地减少能量损耗和热量产生。

四、封装与安装

1N4935G-T采用DO-41轴向封装类型，具有良好的散热性能和机械强度。这种封装设计使得该二极管易于传输热量，有助于降低电路中的工作温度，从而提升产品安全性和可靠性。通孔安装设计，使其与PCB板连接更加稳定，适合各种电路板应用。

五、应用场景

1N4935G-T广泛应用于以下领域：

1. 开关电源：在转换器中作为整流和滤波元件。
2. 逆变电路：用于提供反向电流保护或进出电流整流。
3. 伺服驱动系统：在电机驱动应用中实现快速反应和高效整流。
4. LED驱动：用于低压LED驱动电路中的有效整流。
5. 电池充电器：在多种电池充电器应用中提供安全和高效的整流。

六、优势与特色

• 高效率：优良的正向电压特性，无论是在高压应用还是在高频条件下均能表现良好。
• 高频性能：快速恢复时间使其适合高频电路，降低开关损耗。
• 低反向泄漏：即使在200V反向电压下，该二极管的反向泄漏电流仅为5µA，保证了应用的高安全性和高效能。
• 宽工作温度范围：广泛的工作温度范围使其在恶劣环境下稳定运行，适合各种工业与消费电子应用。

七、结论

综合以上信息，1N4935G-T以其卓越的电气性能和可靠的工作特性，是一种理想的选择，适合众多电子产品的设计需求。无论是在开关电源、逆变器还是其他高频应用中，该二极管都能有效提高电路的整体性能。通过选择1N4935G-T，工程师们能够更好地满足高效率、低功耗和高可靠性的设计目标，为电子产品的升级打下稳固基础。
