DMN2040U-13

产品概述：DMN2040U-13

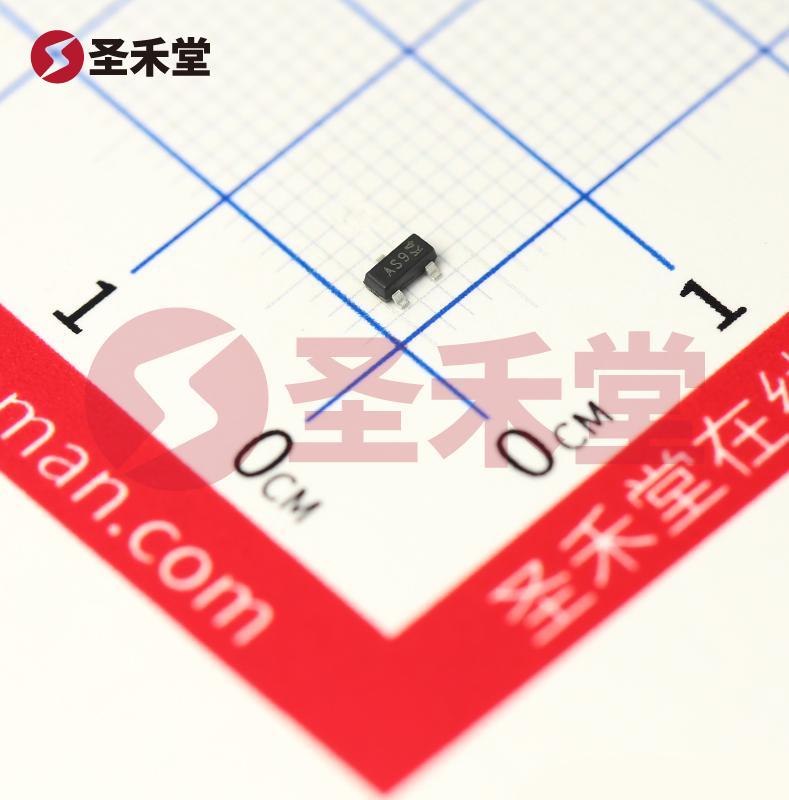

DMN2040U-13是由DIODES公司生产的一款高性能N沟道MOSFET场效应管，专为需要高效率和小尺寸元器件的应用场景而设计。其具有表面贴装型封装，采用SOT-23封装形式，适合现代电子设备日益紧凑的设计要求，能够在有限的空间内提供可靠的性能。

1. 基本参数和性能特点

DMN2040U-13的主要规格如下：

• FET 类型: N通道
• 技术: MOSFET（金属氧化物场效应晶体管）
• 漏源电压 (Vdss): 20V
• 最大连续漏极电流 (Id): 6A @ 25°C
• 导通电阻 (Rds On): 最大25毫欧（@ 4.5V和8.2A时）
• 栅极驱动电压 (Vgs): 最小2.5V，最大4.5V
• 栅极阈值电压 (Vgs(th)): 最大1.2V @ 250µA
• 栅极电荷 (Qg): 最大7.5nC @ 4.5V
• 输入电容 (Ciss): 最大667pF @ 10V
• 功率耗散: 最大800mW
• 工作温度范围: -55°C 至 150°C
• 封装类型: SOT-23（TO-236-3，SC-59, SOT-23-3）

2. 应用领域

由于其优越的性能，DMN2040U-13广泛应用于各种电子设备中，包括但不限于：

• 电源管理: 能够用于DC-DC转换器和开关电源中，提供高效率和稳定性。
• 开关应用: 在可编程逻辑控制器、自动化设备及其他工业设备中作为开关元件。
• 电动机驱动: 适用于小型电动机驱动器以及能够提供快速响应的控制电路。
• 移动设备: 由于其小巧的封装及低电流损耗，使其特别适合在移动设备、便携式电子产品中使用，以延长电池使用时间。
• LED驱动: 在LED灯具及照明系统中，能有效控制电流，保障LED正常工作。

3. 性能优势

DMN2040U-13在众多方面表现出色，使其成为众多应用的理想选择：

• 高效能: 最大导通电阻(Rds On)低至25毫欧，确保低功耗和高效能，减少在高电流情况下的能量损失。
• 稳定性: 可在宽广的工作温度范围内正常工作（-55°C至150°C），满足工业级应用需求。
• 紧凑封装: SOT-23封装使其占用空间小，适合于密集点阵的电路板设计。
• 快速响应: 低栅极电荷(Qg)特性，确保在高频开关应用中具有更快的响应速度。
• 易于集成: 其广泛的栅源电压(Vgs)兼容性，简化了电路所需控制信号的复杂性。

4. 使用注意事项

在使用DMN2040U-13时，需关注以下几点：

• 确保工作电压和电流不超过器件规格，以避免损坏。
• 在设计电路时，合理安排散热，以确保功率耗散不超过800mW。
• 推荐在极端条件下使用时，应采取必要的散热措施，以优化器件性能。

5. 结论

DMN2040U-13凭借其卓越的性能和广泛的应用领域，成为现代电子设计中不可或缺的重要元件。通过提供高效率、稳定性和紧凑的封装解决方案，满足了市场对高性能半导体产品日益增长的需求。无论是电源管理、开关控制还是驱动应用，DMN2040U-13都能够为设计工程师提供更高的灵活性和性能保障。
