DSS4140V-7

产品概述：DSS4140V-7 NPN 三极管

DSS4140V-7是一款高性能的NPN型双极晶体管（BJT），专为多种电子应用而设计。该器件在功率放大、开关应用及其他相关电路中表现出色，其卓越的参数和特性使其成为电子工程师和设计师的理想选择。

关键特性

1. 电流和电压性能：

   • 最大集电极电流 (Ic)：DSS4140V-7的集电极最大电流为1A，适合在高电流应用场景下稳定运行。
   • 集射极击穿电压 (Vce(max))：该器件的最大集射极击穿电压为40V，允许在相对较高电压环境中安全操作，确保其在多种应用中的可靠性。

2. 低饱和压降：

   • 在200mA集电极电流条件下，DSS4140V-7的集电极-发射极饱和压降(Vce(sat))最大为440mV。这一低饱和压降大幅提升了工作效率，尤其是在开关应用中，可减少功耗。

3. 高增益特性：

   • 本器件在不同集电极电流和集射极电压条件下，具备最小DC直流电流增益(hFE)为300（在500mA时），这意味着它能够在较低输入电流条件下，更好地驱动较高输出电流，降低前端驱动电路的功耗。

4. 极低的集电极截止电流：

   • DSS4140V-7的集电极截止电流最高为100nA，这使得该器件在静态条件下表现出良好的能效，特别适用于需要长时间待机的电子设备。

5. 频率响应：

   • 本三极管的跃迁频率达到150MHz，适合于高频应用，确保其在快速开关和信号处理中的有效性。

6. 环境适应性：

   • DSS4140V-7被设计为在-55°C到150°C的广泛温度范围内工作，使其在极端环境条件下仍然能够正常运转，适合汽车、工业及军事等要求高可靠性的应用。

7. 表面贴装设计：

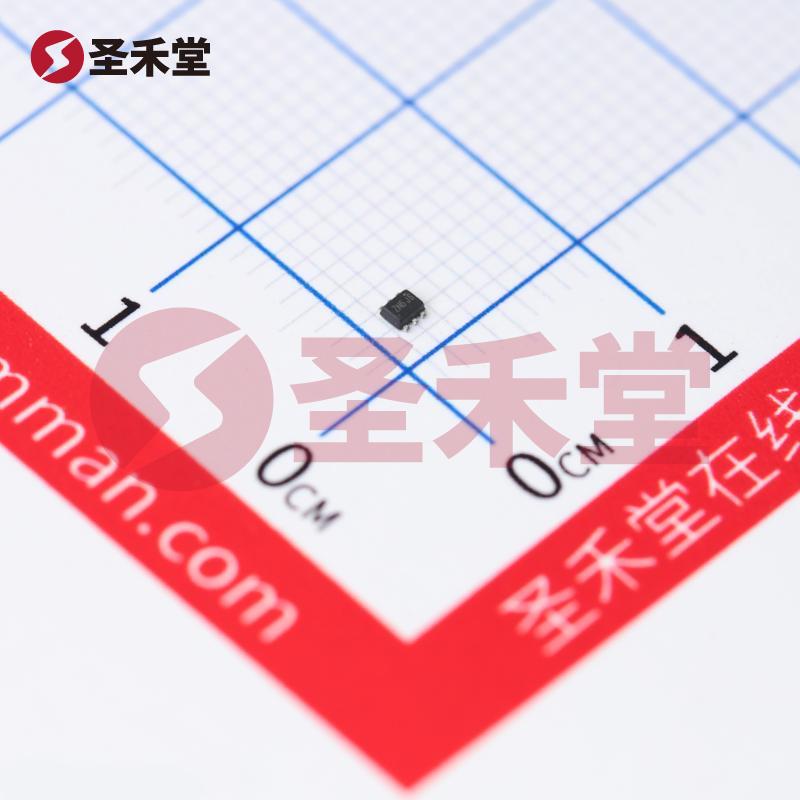

   • 该器件的封装为SOT-563，支持表面贴装技术（SMT），在现代电子电路板设计中提供了更高的空间利用率与布线灵活性。

应用场景

由于上述优异的特性，DSS4140V-7可广泛应用于各种领域，例如：

• 开关电源：作为开关元件来控制电源管理和能量转换流程。
• 音频放大器：通过提供必要的增益，DSS4140V-7能够增强音频信号的幅度，使其适合于高保真音频系统。
• 射频应用：其高频特性使其可以在射频放大器和信号处理器中有效使用。
• 传感器电路：参与信号放大和处理，提高传感器的响应能力。

结论

DSS4140V-7凭借其出色的电气性能和灵活的应用能力，成为现代电子设计中不可或缺的元件之一。其在低功耗、高效能和高频性能方面的优异表现，满足了各类创新产品的需求，是希望提高系统性能和可靠性的设计工作者的理想选择。无论是在工业、消费电子还是军事应用领域，DSS4140V-7都将在推动技术进步和产品发展中扮演重要角色。
