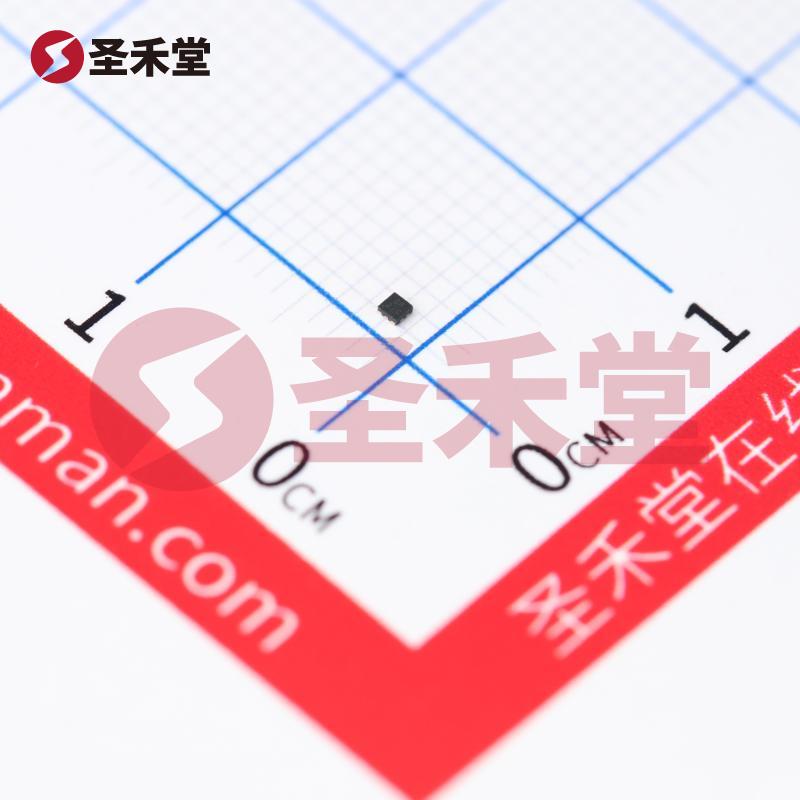

产品概述：74AUP2G14FW4-7
74AUP2G14FW4-7是一款高性能的双通道反相器，符合低功耗和高速逻辑应用的需求。该器件由DIODES（美台）公司制造，采用表面贴装型封装（X2-DFN1010-6），以其小巧的尺寸和出色的电气性能，广泛应用于电子产品中的逻辑电路设计。
主要参数
逻辑电平
74AUP2G14FW4-7的逻辑电平特性表现出色。“高”逻辑电平的范围为0.6V到2.29V，适合多种低电压电路应用，而“低”逻辑电平的范围则为0.1V到0.88V。这种宽广的逻辑电平范围确保了器件在不同工作条件下的稳定性和兼容性。
最大传播延迟
该反相器在3.3V供电、30pF负载下的最大传播延迟为5.4ns，这一数字显示出74AUP2G14FW4-7在高速应用中的卓越表现，适用于对延迟敏感的系统，比如高频网络通信和信号处理。
工作温度范围
该器件设计具有广泛的工作温度范围，-40°C至125°C，确保其在苛刻的环境条件下依然能够可靠工作。这使得74AUP2G14FW4-7特别适合用于汽车电子、工业控制和消费电子等要求严苛的领域。
电流特性
在静态条件下，74AUP2G14FW4-7的最大静态电流为500nA，显示出它的极低功耗特性，从而在电池供电或能量敏感的应用中大大节省了能耗。而其输出电流能力为4mA，无论是在高逻辑电平还是低逻辑电平情况下，都能提供足够的负载驱动能力，适用于大多数数字电路的需求。
输入与电源
该芯片具有两个输入通道，使其可用于多种应用场景的逻辑组合。供电电压范围为0.8V至3.6V的设计，进一步增强了其在不同电压环境下的适应性，使其能够轻松集成于多种数字逻辑电路中。
封装类型
74AUP2G14FW4-7采用的X2-DFN1010-6封装，具有较小的物理尺寸和较好的散热性能，适合高密度电路板设计。表面贴装型（SMD）使其易于自动化生产，降低了组装成本，提高了生产效率。
应用场景
74AUP2G14FW4-7广泛适用于多个领域，如：
- 消费电子：如智能手机、平板电脑等。
- 工业控制：用于智能仪器和设备。
- 汽车电子：在车载控制系统和信息娱乐系统中。
- 通信设备：例如路由器和交换机等网络设备。
结论
74AUP2G14FW4-7凭借其优越的性能参数、宽广的电压和温度范围，以及低功耗特性，成为了现代电子设计中的一款理想选择。无论是在高频信号处理，还是在低功耗应用中，74AUP2G14FW4-7都能提供可靠的解决方案。对于寻求高效、稳定和低功耗逻辑器件的设计工程师而言，这款IC是一个非常值得信赖的选择。
