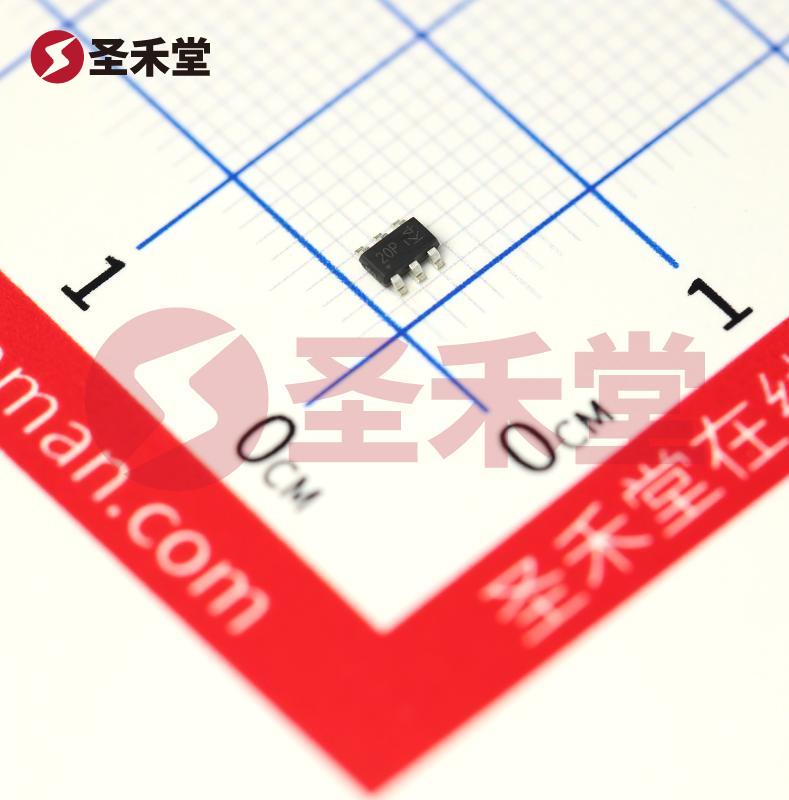

DMP2035UVTQ-7

DMP2035UVTQ-7 产品概述

概述

DMP2035UVTQ-7 是一款高性能的P沟道MOSFET，适用于要求严格的电源管理和开关应用。该器件由DIODES（美台）公司制造，采用TSOT-23-6封装设计，其出色的电气性能和紧凑的封装使其在各种电子设备中具有广泛的应用潜力。DMP2035UVTQ-7 的工作电压高达20V，并可承载高达7.2A的连续漏极电流，适合用于电池管理、直流电源转换和各种高效开关电源应用。

关键参数

• FET 类型：P沟道 MOSFET
• 漏源电压 (Vdss)：20V
• 连续漏极电流 (Id)：7.2A（在25°C环境温度下）
• 驱动电压 (Vgs)：1.8V（最小 Rds On），4.5V（最大 Rds On）
• 导通电阻 (Rds On)：在 4.5V、4A 时最大值为35毫欧
• 阈值电压 (Vgs(th))：1.5V @ 250µA（最大值）
• 栅极电荷 (Qg)：23.1nC @ 4.5V（最大值）
• 最大栅源电压 (Vgs)：±12V
• 输入电容 (Ciss)：2400pF @ 10V（最大值）
• 功率耗散：2W（在25°C下的最大值）
• 工作温度范围：-55°C ~ 150°C（TJ）
• 安装类型：表面贴装型
• 封装：TSOT-26

典型应用

DMP2035UVTQ-7 适用于多种应用场景，包括：

1. 电源开关：在电源管理和DC-DC转换器中，可用于高效的开关操作，提高系统效率，降低能量损耗。
2. 电池管理系统：在便携式设备中，作为电池保护开关，可以有效监控和控制电池的充放电过程，确保操作安全。
3. 电机驱动：在电机驱动电路中，DMP2035UVTQ-7 可作为驱动开关，提供平稳的电源供给，提升电机的运行效率。
4. 信号开关：可用于在数据信号路径中控制信号的传输，保证信号的完整性并减少干扰。

优点与优势

• 高效率：由于低导通电阻Rds On，DMP2035UVTQ-7 能够在高电流下实现低功耗，适合高效能应用要求。
• 宽工作温度范围：其工作温度可在-55°C到150°C之间，确保器件可在极端环境下稳定运行。
• 小型封装：TSOT-23-6 封装设计不仅节省了PCB空间，还便于高密度布线的设计需求。
• 优良的热性能：具备良好的功率耗散特性，能够有效地管理热量，提高产品的可靠性。

总结

DMP2035UVTQ-7 是一款性能优越、用途广泛的P沟道MOSFET，适合现代电子设备中多种电源管理和开关应用。其结合了优良的电气特性、宽广的工作温度范围以及紧凑的封装，是追求高效能和可靠性的设计项目的理想选择。无论是在电池管理、开关电源还是电机驱动中，DMP2035UVTQ-7 都能为产品提供最佳的解决方案。通过选择DMP2035UVTQ-7，设计工程师能够在提高产品性能和增加系统可靠性之间实现良好的平衡。
