型号:

SN74LVC574APWR

品牌:TI(德州仪器)
封装:20-TSSOP
批次:2年内
包装:编带
重量:0.25g
其他:

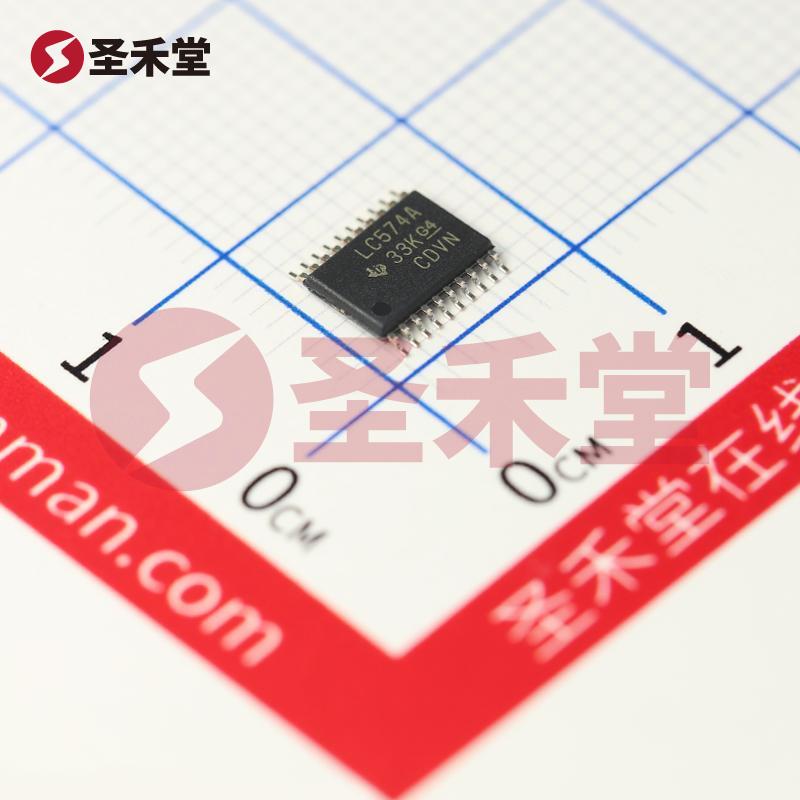

SN74LVC574APWR 产品实物图片
SN74LVC574APWR 一小时发货
描述:其他逻辑
库存数量
库存:
1990
(起订量: 1, 增量: 1
最小包:2000
商品单价
梯度内地(含税)
1+
1.4
50+
1.07
2000+
0.99
产品参数
属性参数值
类型D-型
触发沿上升沿
电源电压1.65V~3.6V
时钟频率150MHz
元件数1
每个元件位数8
最大传播延迟6.8ns@3.3V,50pF
逻辑电路的归属系列74LVC系列
灌电流(IOL)24mA
拉电流(IOH)24mA
静态电流(Iq)10uA
输入电容4pF
工作温度-40℃~+125℃

SN74LVC574APWR 产品概述

概述

SN74LVC574APWR 是一款由德州仪器(Texas Instruments, TI)推出的高性能八位D型触发器。作为标准逻辑系列中的一员,SN74LVC574APWR 具备广泛的应用潜力,适用于需要在高速、高密度、低功耗条件下运行的数字电路。这款触发器的设计,尤其适合用于数据存储、缓冲和并行数据传输等场合。

功能与特性

SN74LVC574APWR 的核心功能为八位D型触发器,能够在正边沿触发时锁存输入信号。其三态输出功能允许多路复用器配置,以便在同一个总线上连接多个设备的输出,增加了系统的灵活性和扩展性。此器件的主要特性包括:

  • 输出类型:三态,非反相输出,提供高达 24mA 的驱动能力,确保在不同负载条件下稳定工作。
  • 时钟频率:最大时钟频率可达 150MHz,适用于高速数据传输需求。
  • 传播延迟:在 3.3V 电压和 50pF 的负载条件下,最大传播延迟为 6.8ns,确保快速响应和信号传输。
  • 静态电流:低静态电流消耗(静态电流为 10µA),适合电池供电的便携式设备及低功耗应用。

电气特性

SN74LVC574APWR 的电源电压范围广泛,从 1.65V 到 3.6V,能够适应不同的电源条件。这一特性使得该器件非常适合现代集成电路环境中的低电压逻辑应用。其输入电容为 4pF,确保与其他逻辑元件良好的兼容性,使得系统设计更为简便。

温度范围与封装

该器件可以在 -40°C 到 125°C 的广泛温度范围内工作,适用于工业、汽车及其他严酷环境下的应用。同时,SN74LVC574APWR 采用 20-TSSOP 封装,这种表面贴装型(SMD)设计为电路板设计提供了小型化的解决方案,具有出色的焊接强度和稳定性。

应用领域

SN74LVC574APWR 适用于多个应用领域,例如:

  • 数据缓冲和存储:适用于需要存储和快速访问数据的应用,如高速数据采集系统、存储设备等。
  • 多路复用设计:在多路复用电路中,利用其三态输出特性来管理多个信号源的输出,扩展了电路设计的灵活性。
  • 传感器接口:在传感器与微控制器或处理器之间,作用于数据传输和控制整合的场合。
  • 工业自动化:在需高可靠性和快速响应的工业控制系统中使用。

结论

SN74LVC574APWR 是一款功能强大且灵活的D型触发器,凭借其低功耗、高速和广泛的电压及温度适应性,在现代电子设计中占据了举足轻重的地位。无论是在消费电子、工业控制还是汽车电子领域,该器件都能满足多种需求,是设计师和工程师进行电路设计时的重要选择。通过利用其特性,开发者可以实现高效、稳定和可靠的电路方案。
