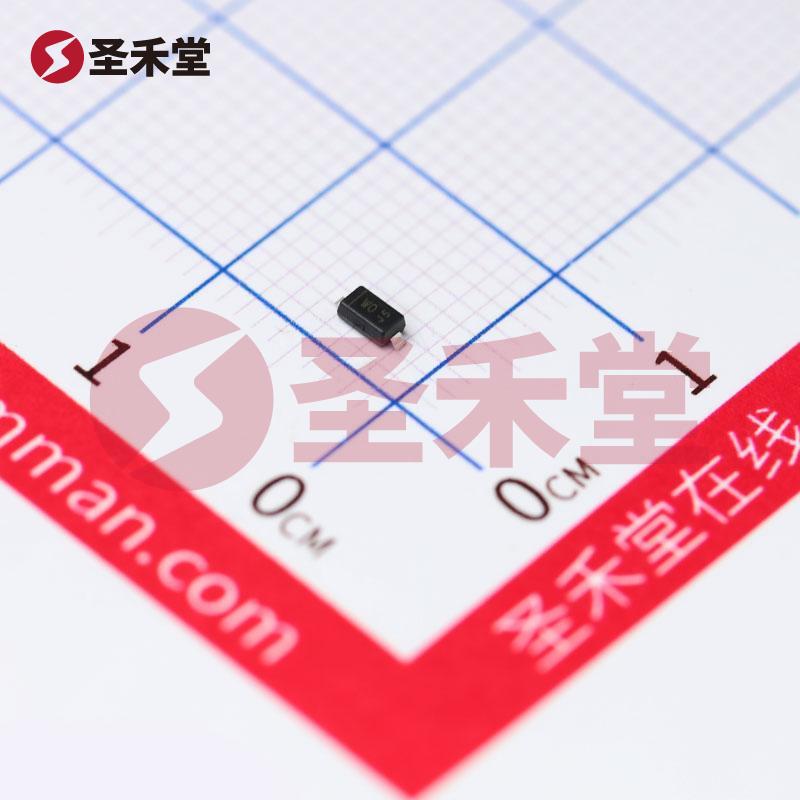

BZT52C24-13-F

产品概述：BZT52C24-13-F 齐纳二极管

概述

BZT52C24-13-F 是一种高性能的齐纳二极管，专为电压调节和稳压应用而设计。其标称齐纳电压为24V，能够在高达500mW的功率下稳压，适用于多种电子设备的电源管理和保护电路。作为一种表面贴装型（SMD）组件，其小巧的SOD-123封装使得BZT52C24-13-F非常适合用于现代电子产品的紧凑设计中。

规格参数

• 标称齐纳电压 (Vz): 24V

  • 此电压值表明，BZT52C24-13-F 在超过其标称电压值时将开始反向导电，并保持相对稳定的电压输出。

• 容差: ±6%

  • 在工作中，BZT52C24-13-F 的电压会在22.56V到25.44V之间波动，提供了灵活性来适应特定电路需求。

• 最大功率 (Pz): 500mW

  • 表示在正常工作条件下，该二极管能够承受的最大功率。此参数确保在高负载环境中电路的稳定性。

• 阻抗 (Zzt): 70 Ohms

  • 该阻抗值反映出二极管在动态工作状态下的特性，过低的阻抗有助于减小电路噪声。

• 反向泄漏电流: 100nA @ 16.8V

  • 这个参数说明在特定条件下，BZT52C24-13-F 的漏电流非常小，有助于提升电路的整体效率和可靠性。

• 正向电压 (Vf): 900mV @ 10mA

  • 在给定的电流下，二极管在导通状态下的电压降。这为电源设计提供了重要的参考数据。

• 工作温度范围: -65°C ~ 150°C

  • 此宽广的温度范围显示了该组件在极端环境条件下的可靠性，非常适合航空航天、军事以及工业自动化等应用领域。

封装与安装

BZT52C24-13-F采取SOD-123封装，这种微小的表面贴装设计不仅节省了PCB的空间，还便于自动化生产流程。适合批量生产和装配的同时，确保了高一致性和低成本。

• 封装类型: SOD-123
• 安装类型: 表面贴装型（SMD）

应用场景

BZT52C24-13-F 在众多应用中表现出色，包括但不限于：

1. 电源稳压电路：

   • 在电源供应设计中，齐纳二极管被广泛应用于电压参考和稳压，为敏感设备提供稳定的电压源。

2. 过压保护：

   • 当系统电压过高时，齐纳二极管可以通过将多余电压引导至地来保护后续电路。

3. 信号调节：

   • 在模拟信号处理中，BZT52C24-13-F可用于电平偏移和信号保护，以确保信号传输的准确性和可靠性。

4. 通信设备：

   • 在多种通信设备中，稳压功能有助于保护设备免受电压波动和尖峰电压的影响。

5. 汽车电子：

   • 由于其耐高温性能，BZT52C24-13-F 也适合在汽车电子系统中使用，保证系统在不稳定的电流、温度条件下安全运行。

结论

BZT52C24-13-F 齐纳二极管因其优越的电气性能和广泛的应用场景而成为了众多设计工程师的首选。凭借其小巧的SOD-123封装和高工作温度范围，它能够轻松适应现代电子设备日益增长的需求。在确保系统稳定性和可靠性的同时，提供了充分的设计灵活性，是现代电路设计中不可或缺的重要组件。
