BZX84C43Q-7-F

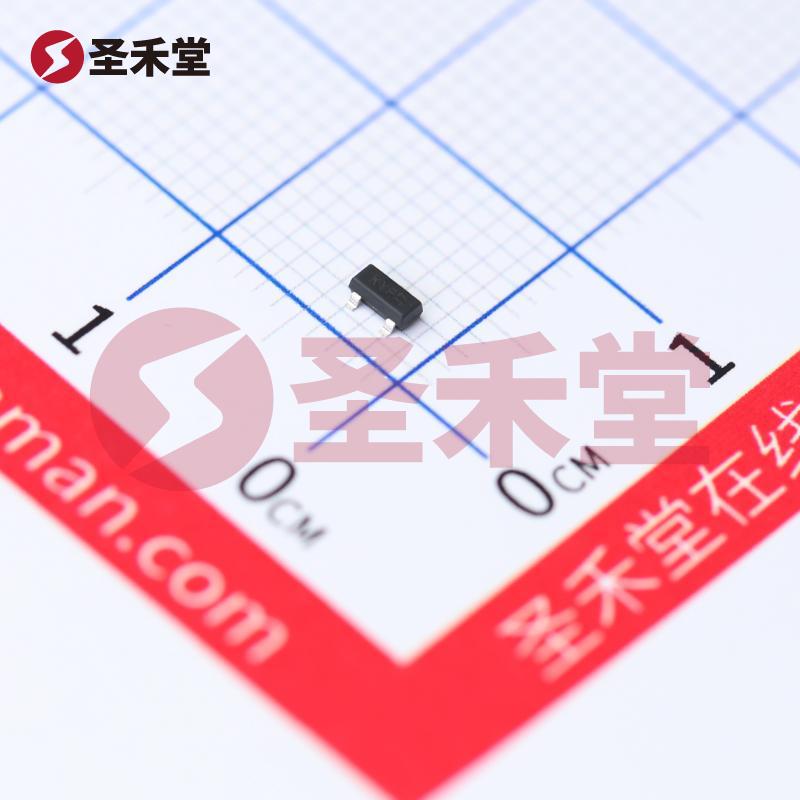

BZX84C43Q-7-F 产品概述

1. 产品简介

BZX84C43Q-7-F 是由 DIODES（美台）生产的一款稳压二极管，具有43V的稳压特性。作为一种重要的电子元器件，BZX84C43Q-7-F 被广泛应用于电源管理、电路保护和电压参考等领域，以确保电子设备在各种工作条件下的稳定性和可靠性。

2. 主要特性

1. 稳压特性：BZX84C43Q-7-F 提供43V的稳压输出，这意味着在输入电压波动时，二极管可以保持输出电压在43V附近，确保下游电路接收到的电压稳定。
2. 功耗能力：这款二极管的功耗能力为300mW，适用于大部分低功率应用，能够有效管理热量，防止因过热而导致的损坏。
3. 漏电流：在30.1V时，BZX84C43Q-7-F 的漏电流低至100nA，这在降低功耗和提高设备效率方面具有重要意义。
4. 动态阻抗：具有150Ω的动态阻抗，使得其在变压条件下能够保持较低的电压波动，为高性能应用提供了有效保障。
5. 封装形式：采用SOT-23-3封装，这种小型封装设计使得其非常适合高密度电路板和便携式电子设备，同时也便于自动贴装。

3. 应用场景

BZX84C43Q-7-F 稳压二极管可广泛应用于以下场景：

• 电源管理：能够充当电源管理电路中的电压参考源，确保电源输出稳定，特别是在变化多端的负载条件下。
• 电路保护：在敏感的电子设备中，BZX84C43Q-7-F 可用作过压保护，防止输入电压过高损坏后续电路。
• 信号调节：在某些信号调节或传输电路中，稳压二极管可用来稳定信号电平，确保信号的可靠性和完整性。

4. 规格参数

根据产品数据手册，以下是 BZX84C43Q-7-F 的相关规格参数:

• 型号：BZX84C43Q-7-F
• 稳压值：43V (Vz)
• 最大功耗：300mW (PD)
• 漏电流：100nA @ 30.1V (IZ)
• 动态阻抗：150Ω (Zz)
• 封装类型：SOT-23-3
• 工作温度范围：-40°C 至 +125°C

5. 设计注意事项

在设计中使用 BZX84C43Q-7-F 时，需要注意以下几点：

• 选择合适的驱动电流：根据应用需求选择适当的工作电流，以保证稳压性能和降低功耗。
• 散热管理：尽管其额定功耗为300mW，但仍需进行良好的散热设计，确保器件在安全温度范围内工作。
• 电路布局：在实际应用中，适当的PCB布线及地线设计可以有效减小电磁干扰，提升稳压效果。

6. 总结

BZX84C43Q-7-F 是一款高性能的稳压二极管，具有优良的电压稳定性和低功耗特性，适合多种电源管理和电路保护应用。其小巧的 SOT-23-3 封装使得它非常适合空间有限的应用环境。随着电子设备对稳定性和性能要求的不断提高，BZX84C43Q-7-F 将在未来电路设计中发挥越来越重要的作用。
