DMN53D0LW-13

DMN53D0LW-13 产品概述

一、概述

DMN53D0LW-13 是一种高性能的 N 通道功率 MOSFET，专为各种低功耗电路设计。其采用SOT-323表面贴装封装，具有优良的热性能以及空间节省的优势，适合现代电子产品的紧凑布局需求。该器件广泛应用于开关电源、电机驱动、信号开关及负载开关等领域。

二、主要特性

1. 电压与电流特性

   • 漏源电压（Vdss）额定值为 50V，使其能在较高电压条件下安全可靠运行。
   • 连续漏极电流（Id）额定值为 360mA（Ta），能够承载较大的电流，适用于多个中等功率的负载应用。

2. 导通电阻与驱动电压

   • 在 10V 的栅极驱动电压下，导通电阻（Rds(on)）的最大值为 2Ω（当 Id 为 270mA 时），确保了在工作过程中的能量损耗低，提供更高的能效。
   • 驱动电压的需求最低可为 5V，用户可以根据具体应用的需求调整栅极电压，以优化性能。

3. 开关特性

   • 最大栅源阈值电压（Vgs(th)）为 1.5V，对于低压控制信号特别友好，能够提高开关响应速度。
   • 栅极电荷（Qg）最大值为 1.2nC（在 10V 时），低栅极电荷特性有助于提高驱动效率，降低开关损耗。

4. 输入电容和功率耗散

   • 在 25V 时，输入电容（Ciss）最大值为 45.8pF，适合高速开关应用，可以快速响应信号变化。
   • 功率耗散的最大值为 320mW（Ta），使其适合控制较小电流的负载，同时有效管理发热问题。

5. 工作温度范围

   • 该器件的工作温度范围为 -55°C 到 150°C，能够在极端的环境条件下可靠运行，适合汽车、工业控制等严苛应用场合。

三、封装与安装

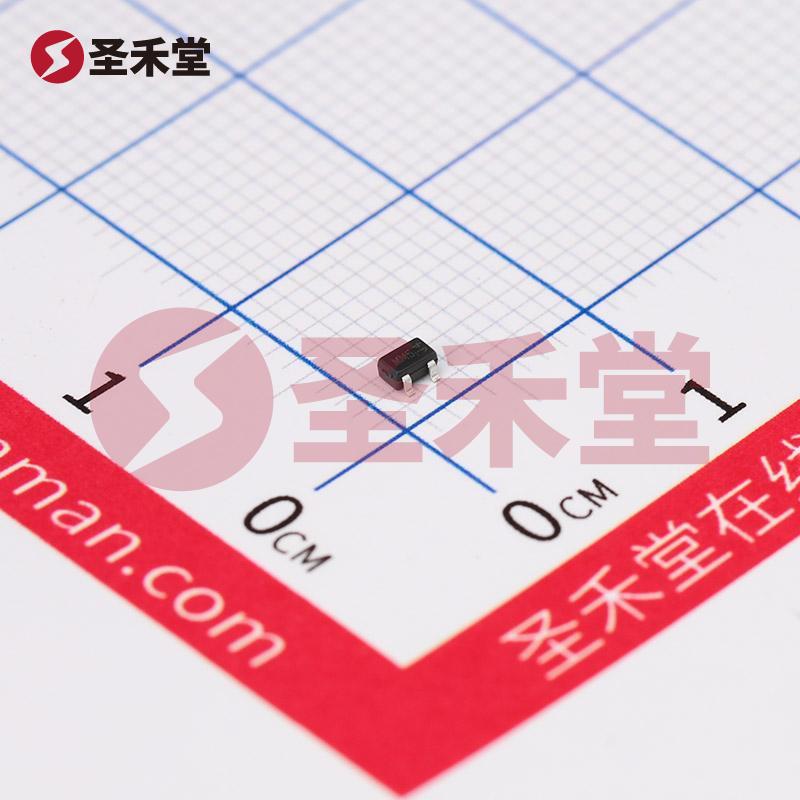

DMN53D0LW-13 采用 SOT-323 封装，属于 SC-70 封装类型，具有小巧、轻便的特点。表面贴装型设计简化了生产过程，提高了组装的自动化水平，使得该器件广泛应用于智能手机、便携式电子设备及其他密集型电路板中。

四、应用领域

• 开关电源：适用在DC-DC转换器以及其它电源管理电路中。
• 电机驱动：在直流电机及步进电机的驱动控制中，可以有效降低运行能耗。
• 信号开关：用于音频、视频及数据传输通路的开关控制。
• 负载开关：广泛用于汽车及家用电器的负载控制。

五、总结

DMN53D0LW-13 的设计以高效能和小型化为基础，结合其优良的电气特性与热性能，成为了众多应用中的理想选择。在选择合适的 MOSFET 时，DMN53D0LW-13 不仅满足性能要求，同时其广泛的应用场景及企业的稳定供应链也为工程师们提供了便捷的设计选项。无论是用于高效的开关电源解决方案，还是作为电子设备中的信号控制部分，DMN53D0LW-13都是一款值得信赖的产品。
