BAW56HDW-13

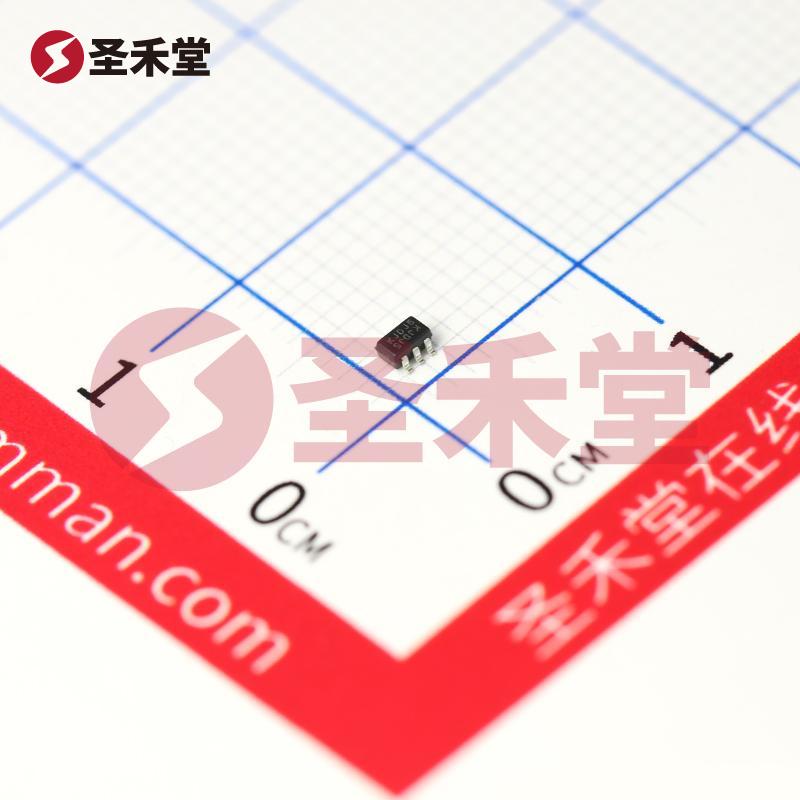

BAW56HDW-13 产品概述

BAW56HDW-13 是一款来自DIODES（美台）的高性能二极管阵列，专为高频和高速应用而设计，完美适用于各种电子设备，提供稳定的电气性能和可靠的操作。以下是这款二极管的详细规格以及应用场景的概述。

1. 产品规格

基本参数

• 二极管配置: BAW56HDW-13 采用了2对共阳极的配置，这种设计在需要对多个信号进行整流或保护时显示出强大的灵活性。
• 安装类型: 表面贴装型（SMD），该特性使得二极管能够在紧凑型电路板上轻松安装，节省板面空间并提高生产效率。

电气特性

• 电流 - 平均整流 (Io): 每个二极管的最大平均整流电流为250mA（DC），使其能够处理较高的电流负载。
• 电压 - DC 反向 (Vr)（最大值）: 最大反向电压可达100V，适合多种电源电压环境。
• 不同 If 时电压 - 正向 (Vf): 在150mA的正向电流时，正向电压为1.25V，能够有效降低功耗。
• 不同 Vr 时电流 - 反向泄漏: 在80V的反向电压下，反向泄漏电流小于500nA，显示出良好的电流控制性能，这对于精密电路的重要性不言而喻。

速度与性能

• 速度: 该二极管具备快速恢复能力，反向恢复时间（trr）小于4ns，适合高频应用，确保信号的快速切换。
• 工作温度范围: 结温工作范围在-65°C至155°C之间，表明其在极端环境下的稳健性，适合航空、汽车及工业等领域。

2. 封装信息

BAW56HDW-13 使用的封装类型为SOT-363（也称SC-88），该封装设计有助于降低散热和增强电气性能。这种小型SOIC封装为电路设计师提供了更灵活的布局选项，使其能够在高集成度的电路板中使用。

3. 应用场景

BAW56HDW-13 适用的场景广泛，包括但不限于：

• 电源管理: 由于其较高的整流能力和低反向泄漏电流，这款二极管适合在开关电源和电力转换器中使用。
• 信号整流: 在音频、视频及数据线路中，BAW56HDW-13 可以承担信号整流任务，保持信号的完整性。
• 保护电路: 此二极管阵列在反向电压保护中表现出色，为敏感元件提供保护，避免电流过载引起的故障。
• 高频应用: 由于其低trr值和快速响应时间，特别适合在RF（射频）及高速数字电路中工作。

4. 结论

综上所述，BAW56HDW-13 以其出色的电气性能和优良的封装设计，成为多种电子应用的理想选择。无论是在电源管理、信号整流，还是电路保护方面，它都能提供稳定和可靠的解决方案。凭借 DIODES 品牌背书和LUF低功耗优势，BAW56HDW-13 在电子设计师和工程师当中具有较强的竞争力，是值得信赖的二极管阵列选择。
