型号:

DDA114YU-7-F

品牌:DIODES(美台)
封装:SOT363
批次:23+
包装:编带
重量:1g
其他:

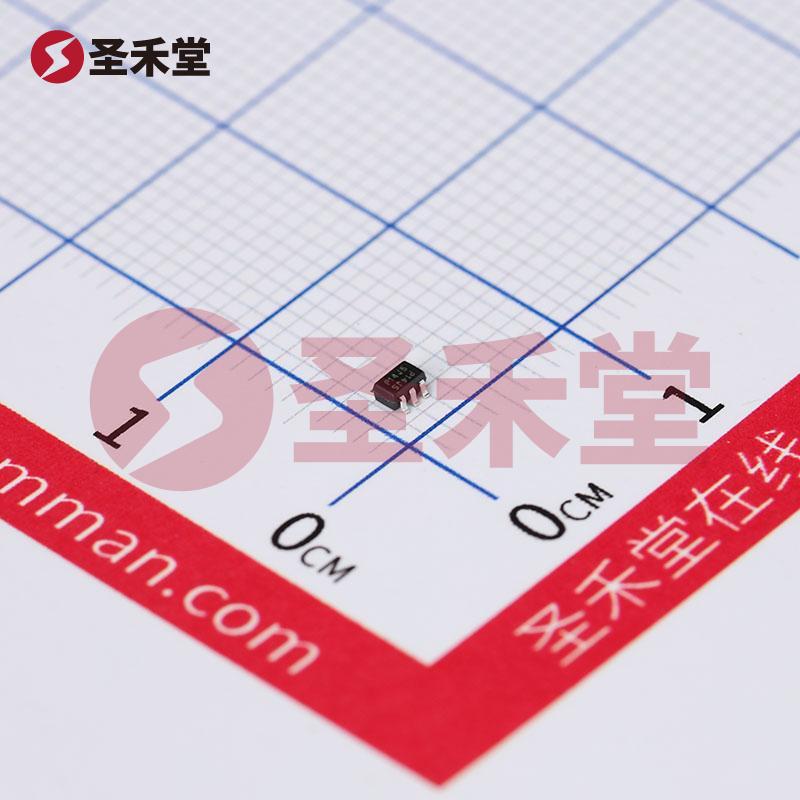

DDA114YU-7-F 产品实物图片
DDA114YU-7-F 一小时发货
描述:数字晶体管 200mW 50V 100mA 2个NPN-预偏置 SOT-363
库存数量
库存:
2215
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
0.215
3000+
0.19
产品参数
属性参数值
晶体管类型2个PNP-预偏置
集射极击穿电压(Vceo)70V
集电极电流(Ic)100mA
功率(Pd)200mW
直流电流增益(hFE@Ic,Vce)68@10mA,5V
最小输入电压(VI(on)@Ic/Io,Vce/Vo)1.4V@1mA,5V
最大输入电压(VI(off)@Ic/Io,Vce/Vcc)1.9V@5mA,5V
输出电压(VO(on)@Io/Ii)300mV@5mA,0.25mA
工作温度-55℃~+150℃

DDA114YU-7-F 产品概述

1. 产品简介

DDA114YU-7-F 是一款由 DIODES(美台)公司生产的双通道 PNP 预偏置数字晶体管,采用表面贴装型(SMD)封装,型号为 SOT-363。这款晶体管特别设计用于低功耗应用,可以快速切换,适用于各种数字电路和小信号放大器。

2. 关键特性

DDA114YU-7-F 的重要参数和特性使其适合于多种应用场景:

  • 晶体管类型: 该产品属于 PNP 预偏置类型,内置两个晶体管,以便在单一封装内实现更高的集成度,节省空间并降低串联器件的数量。

  • 电流和电压参数:

    • 集电极电流 (Ic): 最大值达到 100 mA,满足大多数小信号应用的需求。
    • 集射极击穿电压 (Vce): 最大 50V,确保在适度电压下安全操作,适合多种电源电压环境。
  • 基极电阻 (R1) 和发射极电阻 (R2): 基极电阻为 10 kΩ,发射极电阻为 47 kΩ,这些参数在电路设计中提供了必要的偏置和稳定性支持。

  • DC 电流增益 (hFE): 在 10 mA 的 Ic 和 5V 的 Vce 下,最小电流增益为 68,能够有效提高电流放大能力,使得小信号能够驱动更大的负载。

  • 饱和压降 (Vce(sat)): 在 250 µA 和 5 mA 的条件下,饱和压降最大值仅为 300 mV,这表明在导通状态下的功耗非常低,有助于提高整体电路效率。

  • 截止电流: 集电极截止电流(最大值)为 500 nA,适合对功耗要求较高的应用。

  • 频率特性: 跃迁频率达到 250 MHz,意味着该器件能够在高频下稳定运行,适合高速数字电路应用。

  • 功率参数: 最大功耗为 200 mW,适用于大多数低功耗应用的场景。

3. 封装与安装

DDA114YU-7-F 采用 SOT-363 封装,这种小型表面贴装型封装不仅有助于节约电路板空间,还使得元件的安装更加方便和自动化。此封装类型广泛应用于现代电子设备中,具有良好的热性能和电气性能。

4. 应用场景

DDA114YU-7-F 适用于多种电子电路,尤其在以下领域表现良好:

  • 数字电路: 广泛用于低功耗的信号开关、逻辑电路、信号放大器等。
  • 消费电子: 适合用于智能手机、平板电脑等便携式设备的音频信号放大和开关控制。
  • 工业控制: 可以集成于各类传感器模块、执行器和控制系统中,用于信号处理和控制。
  • 汽车电子: 作为信号放大器,满足汽车电子系统用电需求的同时,保证高效与安全。

5. 小结

DDA114YU-7-F 产品凭借其优异的电气性能和紧凑的封装设计,使其成为现代电子设计的重要选择。它既能够满足对低功耗、高增益的需求,又能在各种复杂的数字或模拟电路中提供可靠的性能,非常适合电子设计工程师在其产品中使用。无论是在消费类电子产品还是工业应用中,DDA114YU-7-F 都能提供出色的性能表现,值得关注和采用。
