74AHCT1G04W5-7

产品概述：74AHCT1G04W5-7 反相器

一、基本信息

74AHCT1G04W5-7 是一款高性能的单通道反相器，采用表面贴装型（SMD）封装，适合于各种现代电子设备的应用。该器件由 DIODES（美台）公司生产，具备优越的电气特性和可靠性，能够在广泛的温度范围内运行，适用于工业、消费电子及通信领域等多种应用场景。

二、主要参数

1. 逻辑电平：

   • 逻辑电平 - 高：2V
   • 逻辑电平 - 低：0.8V 该反相器的输入电压范围使其兼容各种逻辑电平，提高了其与其他数字电路的协同工作能力。

2. 工作电压：

   • 供电电压范围：4.5V ~ 5.5V 该电压范围适用于大多数 CMOS 逻辑电路，确保了设备在不同工作环境中的稳定性。

3. 传播延迟：

   • 最大传播延迟：7.7ns @ 5V，50pF 其低传播延迟特性确保了在高速开关操作中不会引入显著的信号延迟，适用于高速数据处理和高频应用。

4. 电流能力：

   • 输出电流（高、低）：8mA
   • 静态电流（最大值）：1µA 在功耗方面，该器件的静态电流非常低，有助于延长电池驱动设备的使用寿命并提高系统的能效。

5. 输入数量：

   • 输入数：1 作为单通道反相器，74AHCT1G04W5-7 特别适用于简单的逻辑电路设计中，便于集成到更复杂的系统。

6. 工作温度：

   • 工作温度范围：-40°C ~ 125°C 展现出卓越的环境适应性，使产品在极端温度条件下可靠运行，尤其适合汽车、工业控制等苛刻环境下的应用。

三、应用场景

74AHCT1G04W5-7 反相器能广泛应用于以下领域：

1. 数字电路设计：作为基本的逻辑组件，它能够轻松实现信号的反相处理，是构建更复杂逻辑功能和状态机的基础。

2. 通信设备：在高速的信号路径中，74AHCT1G04W5-7 可用作信号的整形和修复，保持信号的完整性。

3. 汽车电子：因其广泛的工作温度范围和低功耗特性，非常适合用于汽车内部控制单元、传感器接口等。

4. 工业控制系统：可在各种控制逻辑和接口电路中实现信号逻辑的反转，支持复杂的控制逻辑关系。

5. 消费电子产品：如智能家居设备、可穿戴设备等，能够高效完成信号转换和控制任务。

四、封装特性

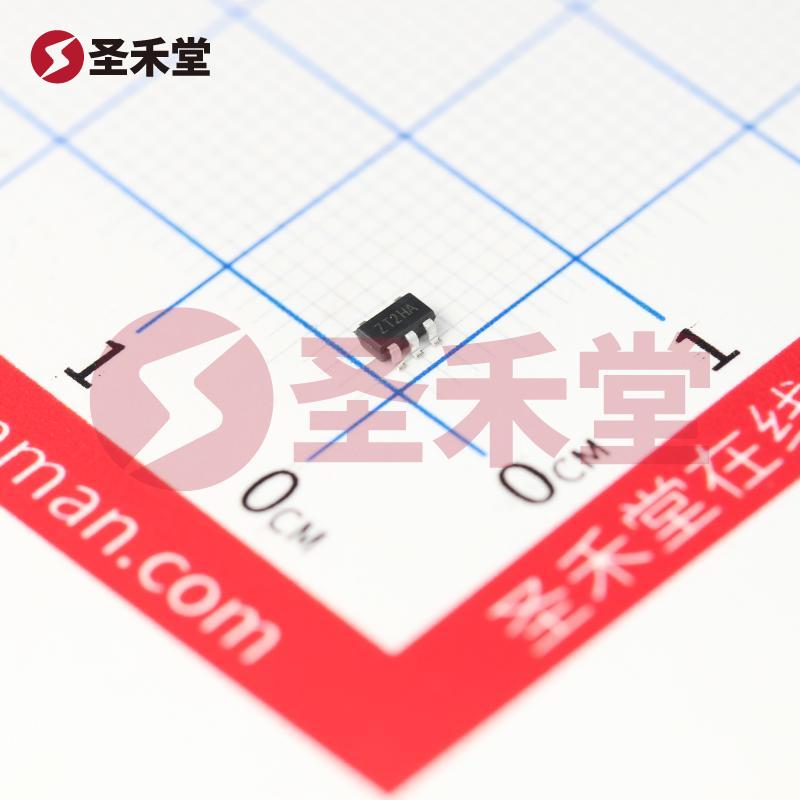

74AHCT1G04W5-7 采用 SOT-25 封装，使得该器件在PCB布局中占用的空间最小，便于在高密度的设计中使用。同时，表面贴装型（SMD）设计使其适合于自动化的生产流程，有助于提高生产效率和降低生产成本。

五、总结

综上所述，74AHCT1G04W5-7 反相器是一个功能强大且灵活的逻辑元件，能够满足现代电子设备对于速度、功耗和环境适应性的高要求。凭借其出色的性能和多样的应用能力，74AHCT1G04W5-7 为设计师提供了一个可靠的解决方案，成功融合了高效能与经济性，是电子设计领域中不可或缺的元器件之一。
