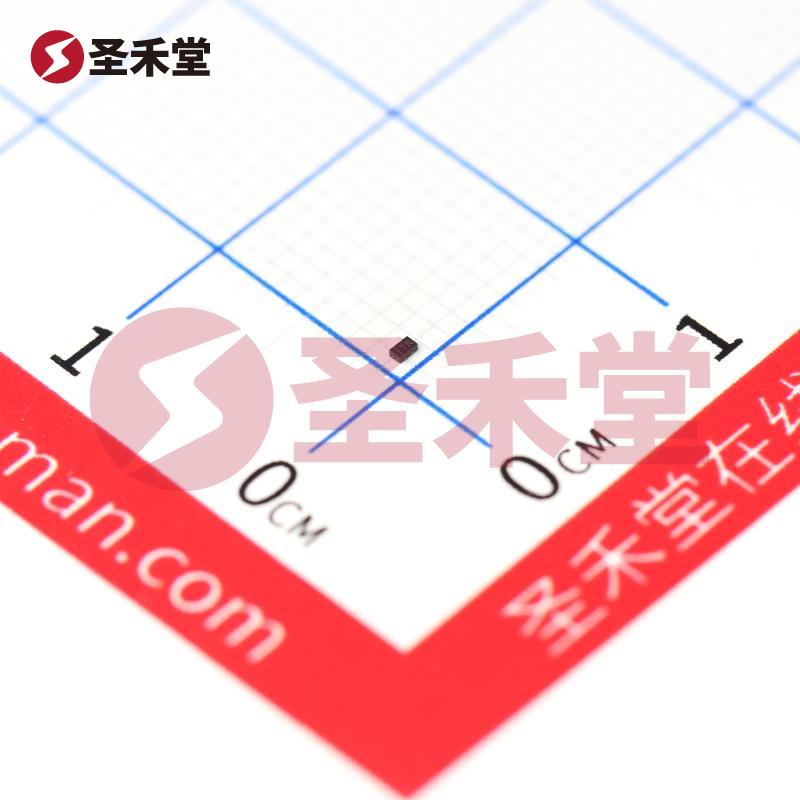

DMN2501UFB4-7 产品概述
DMN2501UFB4-7 是一款高性能的N通道MOSFET（场效应管），专为各种电子应用而设计。其优秀的电气性能和可靠的耐用性使其成为现代电子电路中不可或缺的重要元件。以下是该器件的主要特性和应用场景的详细介绍。
1. 基本参数
DMN2501UFB4-7 在漏源电压（Vdss）方面可承受最高20V的电压，适合中低压电源管理和开关应用。其在25°C时的连续漏极电流（Id）可达到1A，在符合工作温度（-55°C至150°C）范围内，确保其在各种环境条件下均能稳定工作。
2. 导通性能
一个高效的MOSFET设计必须具有低导通电阻（Rds(On)），以减少功率损耗并提高效率。DMN2501UFB4-7 在Vgs为4.5V时，其最大导通电阻为400mΩ（在600mA电流下），此特点使得该器件在高频和高功率应用中表现优异。值得注意的是，其驱动电压范围广泛，从1.8V到4.5V，使得该器件能在多种驱动条件下工作。
3. 门极阈值
DMN2501UFB4-7 的门极阈值电压（Vgs(th)）最大为1V（在250µA的电流下），这表明它能在相对低的驱动电压下就能开启。这一特性在低功耗设计和提高开关效率上有极大优势。
4. 输入电容和栅极电荷
该MOSFET的输入电容（Ciss）最大值为82pF（在16V下），而其栅极电荷（Qg）最大值为2nC（在10V下）。较低的输入电容和栅极电荷值使DMN2501UFB4-7在高频开关应用中更加敏捷，极大地提高了开关速度和效率。
5. 功率耗散
DMN2501UFB4-7 的最大功率耗散为500mW（在环境温度下），这一点有助于保证其在实际应用中的热管理性能。结合它的宽工作温度范围，该MOSFET能够在高温和恶劣环境中运行，保证系统的稳定性和安全性。
6. 封装和安装
该器件采用表面贴装技术（SMD）和X2-DFN1006-3封装，这种紧凑设计非常适合现代紧凑型电子产品，为电子电路的高密度布局提供了便利条件。DFN封装的特性使得它在散热和焊接方面表现出色，辅助提升整体电路性能。
7. 应用场景
根据上述参数，DMN2501UFB4-7 可广泛应用于多个领域，包括但不限于：
- DC-DC转换器
- 电源管理 IC
- 开关电源设计
- 家用电器控制
- 汽车电子设备
- 通信设备
在实际应用中，该MOSFET的高效率、低导通电阻和良好的热管理能力，使其成为设计师和工程师们的首选器件。
结论
DMN2501UFB4-7 N通道MOSFET凭借其广泛的电气性能特征、出色的导通能力、兼容的驱动电压等优越性能，成为众多电子产品设计的不二之选。在未来不断发展的电子行业中，该器件必将在提供高效能、稳定性和可靠性的解决方案方面发挥重要作用。无论是在消费电子、工业控制，还是汽车电子领域，DMN2501UFB4-7 都将继续推动科技创新与进步。
