型号:

BCW68HTA

品牌:DIODES(美台)
封装:SOT23
批次:-
包装:编带
重量:0.033g
其他:

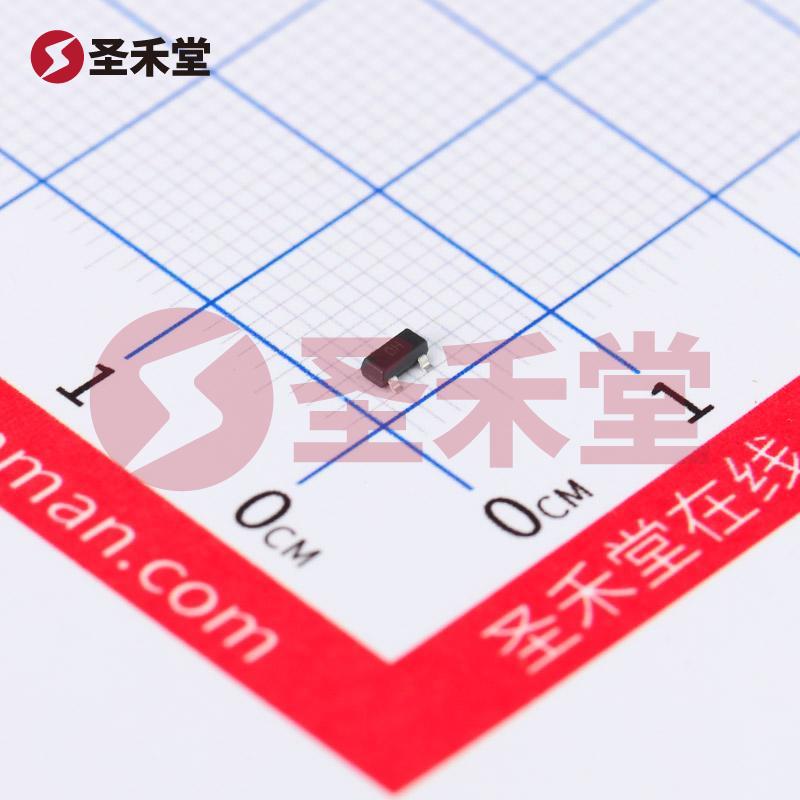

BCW68HTA 产品实物图片
BCW68HTA 一小时发货
描述:三极管(BJT) 330mW 45V 800mA PNP SOT-23-3
库存数量
库存:
0
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
0.32
3000+
0.283
优惠券
券满50015
产品参数
属性参数值
晶体管类型PNP
集电极电流(Ic)800mA
集射极击穿电压(Vceo)45V
功率(Pd)330mW
直流电流增益(hFE@Ic,Vce)250@100mA,1V
特征频率(fT)100MHz
集电极截止电流(Icbo)20nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib)300mV@10mA,100mA
工作温度-55℃~+150℃@(Tj)

产品概述:BCW68HTA

一、基本信息

BCW68HTA 是由 Diodes Incorporated 生产的一款高性能 PNP 型晶体管,主要用于各种低功率信号放大和开关应用。作为 SOT-23-3 封装产品,BCW68HTA 的风格紧凑、适合表面贴装,满足当前电子设备对小型化和节能设计的需求。其最大额定集电极电流为 800mA 和最大集射极击穿电压 45V,适合多种不同的电路应用情况。

二、规格参数

  • 封装类型: SOT-23-3,SC-59,TO-236-3
  • 晶体管类型: PNP
  • 最大集电极电流 (Ic): 800mA
  • 最大集射极击穿电压 (Vce): 45V
  • 功率耗散 (P(max)): 330mW
  • 饱和压降 (Vce(sat)): 300mV @ 10mA,100mA
  • DC 电流增益 (hFE): 250 @ 100mA,1V
  • 集电极截止电流: 20nA
  • 频率 - 跃迁: 100MHz
  • 工作温度范围: -55°C ~ 150°C

三、应用场景

BCW68HTA 广泛应用于信号放大、开关电源、音频设备及其他需要信号处理的电子产品。同时,由于其在高温环境下的稳定性能,BCW68HTA 特别适合工业控制领域和汽车电子应用。

  1. 音频放大器: 由于其高增益特性,该三极管可用于音频信号放大器中,提供清晰的音频输出。

  2. 开关电路: BCW68HTA 能够以其快速的开关速度和稳定性,在各种开关电路中执行控制任务,适用于继电器控制和逻辑电平转换。

  3. 传感器接口: 本器件也适合用作传感器信号处理单元,能够提供低噪声放大和信号转换。

  4. 电源管理系统: BCW68HTA 可在电源开关和管理应用中发挥重要作用,尤其是在负载切换和省电模式下。

四、技术优势

  1. 高性能增益: BCW68HTA 提供最低增益 > 250,确保了在不同工作条件下对信号的有效放大。

  2. 低饱和压降: 在较高的集电极电流条件下,BCW68HTA 的饱和压降仅为 300mV,降低了功耗和热耗散,增强了整体效率。

  3. 宽工作温度范围: 支持 -55°C ~ 150°C 的工作温度,对于高温或低温应用环境表现良好。

  4. 紧凑封装: SOT-23-3 封装形式减少了PCB空间占用,满足现代电子设备对小型化设计的需求。

  5. 低集电极漏电流: 在断开状态(20nA),确保了长时间工作时的能效和可靠性。

五、结论

BCW68HTA 是一款功能强大的 PNP 晶体管,具备多项优越性能,适用于各种电子应用。其高电流增益、低功耗和宽温工作范围使其在当前电子市场上极具竞争力。无论是在消费类电子产品,还是在工业应用、汽车电子以及高温环境下,BCW68HTA 都能够胜任,成为设计师和工程师们理想的选择。对于需要高性能和可靠性要求的电路设计,BCW68HTA 显示出其卓越的价值。
