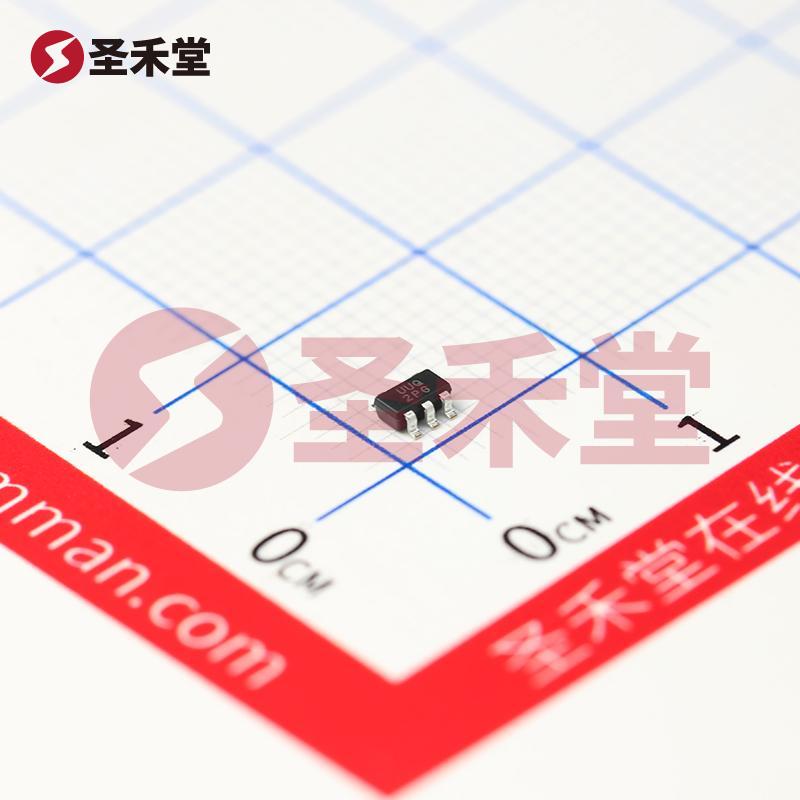

74LVC1G04QW5-7 产品概述
一、产品简介
74LVC1G04QW5-7 是一款高性能的单通道反相器集成电路，具有优异的电气特性，广泛应用于数字电路中，以实现信号的逻辑反转。该器件由DIODES（美台）公司生产，采用SOT-25封装，适合表面贴装，符合现代电子设备对小型化和高集成度的要求。
二、基本参数
74LVC1G04QW5-7 的主要参数包括：
- 输入数：1
- 逻辑类型：反相器
- 供电电压范围：1.65V ~ 5.5V
- 逻辑电平 - 低：0.7V ~ 0.8V
- 逻辑电平 - 高：1.7V ~ 2V
- 电流 - 输出高、低：32mA
- 电流 - 静态（最大值）：4µA
- 最大传播延迟：5ns @ 5V，50pF
- 工作温度范围：-40°C ~ 125°C
- 电路数：1
- 安装类型：表面贴装型
- 封装类型：SOT-25
三、功能特性
74LVC1G04QW5-7 是一个由一个输入与一个输出组成的单通道反相器。在数字电路中，反相器通常用于信号反转，使得输入为逻辑高时，输出为逻辑低，反之亦然。这种逻辑控制可以在多种电路应用中证实其重要性，尤其是在组合逻辑和时序电路中。
该器件的设计特点使其具备了较低的供电电压范围及广泛的工作温度范围，能够在多种苛刻的环境条件下正常工作。具体而言，其供电电压范围为1.65V至5.5V，适合用于低电压应用，尤其在电池供电的项目中表现突出。
四、电气性能
74LVC1G04QW5-7 具有低静态电流（最大4µA），在待机状态下有效降低了功耗，特别适合要求较低功耗的应用场合。此外，最高32mA的输出电流支持较高的负载驱动能力，使得它能够与其他数字电路组件（如LED、驱动电路等）顺利连接。
在传播延迟方面，该器件的最大传播延迟为5ns（在5V，50pF条件下），这使得它在高速信号处理的应用中保持良好的性能。这种高速响应能力使其成为数字信号处理、电信以及计算机系统中的重要组成部分。
五、应用领域
由于74LVC1G04QW5-7的高可靠性和多功能性，其在以下领域均得到了广泛应用：
- 通信设备：用于信号传输和处理，反相器的作用不可或缺。
- 自动化设备：在开关控制、信号转换等环节中应用。
- 计算机硬件：用于逻辑电路设计，如时钟信号处理、数据流控制等。
- 消费电子产品：在各种便携式设备、家用电器等中，作为信号处理器件使用。
- 汽车电子：在汽车控制系统中，反相器用于信号的有效管理与处理。
六、结论
74LVC1G04QW5-7 是一款功能强大且灵活的单通道反相器，凭借其出色的性能和稳定性，在广泛的应用场景中具有重要的价值。对设计者来说，选择这款反相器不仅能提高产品的性能，还能有效降低功耗并提高系统的整体稳定性。其可靠的工作特性以及良好的电气参数将使其在未来的电子产品开发中保持竞争力。
