TS1872AIST 是一款由意法半导体（STMicroelectronics）推出的高性能运算放大器，具有卓越的性能和多种应用场景，特别适合电信、工业、自动化及便携式设备等领域。以下是该产品的详细概述。
产品概述
一、典型应用
TS1872AIST 运算放大器设计用于满足多种应用需求，包括但不限于信号调理、传感器接口、音频放大和数据采集系统。其广泛的工作电压范围和优异的线性度使其成为设计师在低功耗和高精度应用中的理想选择。
二、基础参数分析
放大器类型与电路数 TS1872AIST 是一种双通道通用运算放大器，意味着它内含两个独立的运算放大器，适合多通道信号处理的应用场景。
输出类型 该器件具有满摆幅输出，能够在其供电电压范围内输出最大可能的电压摆幅，从而提高了系统的动态范围，尤其是在较小信号处理时的应用。
压摆率（Slew Rate） TS1872AIST 的压摆率为0.6V/µs，意味着其能够快速响应输入信号的变化，适合处理较快的信号。虽然在某些高频应用中可能存在局限，但对于大多数常见应用，压摆率足够。
增益带宽积 该器件的增益带宽积为1.8MHz，说明其在高增益情况下的频率响应仍然较好，为多种放大需求提供了较好的性能。
电流参数 TS1872AIST 的输入偏置电流为70nA，表示其对输入信号的影响极小，能够保证系统的精度。同时，它的输出电流能力为80mA，能够驱动多个负载，适应多种输出条件。
供电电压 工作电压范围从1.8V到6V，适合低电压处理。这使得 TS1872AIST 能够满足便携设备和低功耗系统的需求。双电源或单电源配置灵活使用，提高了设计的通用性。
工作温度 TS1872AIST 的工作温度范围为-40°C到125°C，表明其适用范围极广，能够在恶劣环境下稳定运行，适合工业应用和汽车电子领域。

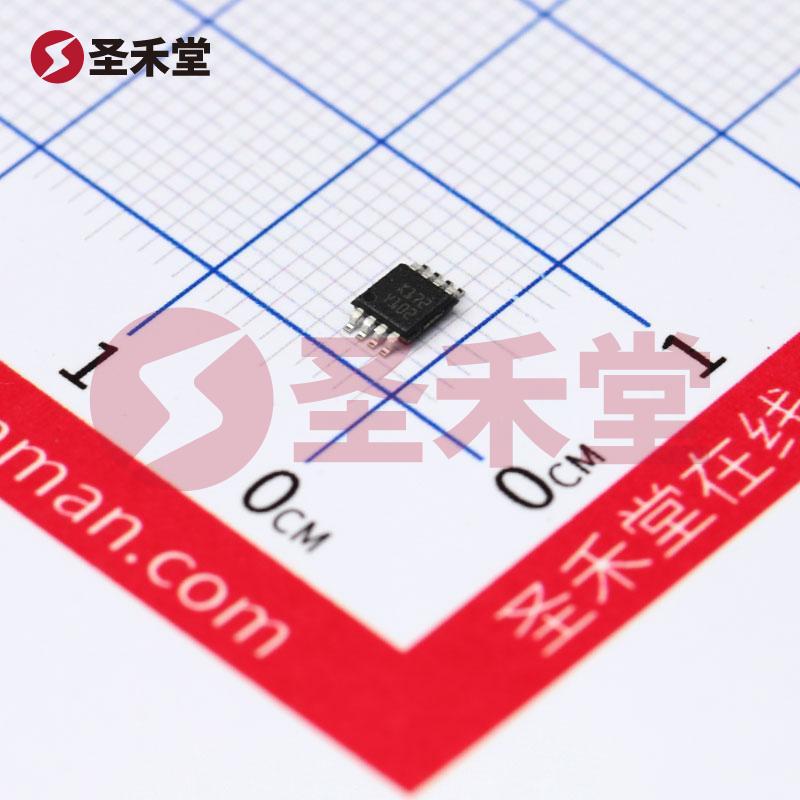

封装与安装类型 TS1872AIST 采用表面贴装型封装（MiniSO-8），这些特性使得在 PCB 设计中能够有效节省空间，并简化生产工艺。此外，其紧凑的封装设计方便了在空间有限的应用中的使用，提升了设计灵活度。
三、性能优势
- 高精度与低噪音: 利用其低输入偏置电流和低输入电压补偿，TS1872AIST 能够在高精度应用中提供更优良的性能，确保信号处理的可靠性。
- 低功耗设计: 供电电流仅500µA，这对于便携式和电池供电的设备尤为重要，有助于提高设备的工作时间。
- 灵活性与多功能性: 双通道配置和丰富的电源选择使得 TS1872AIST 能够适应各种复杂电路设计需求。
四、总结
综上所述，TS1872AIST 是一款灵活、高性能的运算放大器，具有优越的精度和适应性，非常适合用于信号放大、传感器信号调理以及多种模拟电路应用。其紧凑的封装和适应广泛的工作电压特性，使其成为电子设计师在现代低功耗和高效能系统中不可或缺的工具。通过充分利用 TS1872AIST 的各项参数，能够实现高效、可靠的电子设备设计。
