AP7341-12FS4-7 产品概述
一、产品简介
AP7341-12FS4-7 是一款由DIODES（美台）公司生产的低压差线性稳压器（LDO）。它采用了4-XDFN裸露焊盘封装，设计用于低至1.2V的固定输出电压，适合于要求较低电压和较高电流输出的场合。这款稳压器的输出电流可达300mA，从而满足多种电子设备的供电需求。
二、主要特性
固定输出电压：AP7341在输出端提供稳定的1.2V电压。这使其成为便携式设备、无线通信和传感器等对电压要求严格的应用的理想选择。
低压差：该稳压器的最大电压降为0.65V（在300mA输出时），确保在输入电压为5.25V的情况下，仍能提供1.2V的稳定输出。这一特性保证了其在电池供电设备中的高效工作，延长了电源的使用时间。
静态电流低：产品的静态电流（Iq）仅为50µA，使其在待机模式下能耗极低，适合于对能量效率有高要求的移动设备和物联网设备。
良好的电源抑制比(PSRR)：PSRR值为75dB（在1kHz），表明该稳压器对输入电源中的波动和噪声有很强的抑制能力，这对于提高系统的稳定性和降低噪声干扰至关重要。
过流保护：集成的过流保护功能确保稳压器在负载过载情况下保护电路，避免损坏，增加了产品的可靠性。
工作温度范围广：产品支持-40°C到85°C的工作温度范围，能够在各种环境条件下稳定工作。
三、应用领域
AP7341-12FS4-7稳压器广泛应用于以下领域：
便携式电子设备：如智能手机、平板电脑、便携式游戏机等，其对电源管理的需求很高，并且要求低功耗和紧凑的电路设计。
无线通信设备：适用于WiFi模块、蓝牙设备等，因为这些设备通常需要较低电压供电，同时支持高效能的信号处理。
传感器和嵌入式系统：在物联网（IoT）设备中，AP7341提供了稳定的电压输出，确保数据收集和传输的可靠性。
汽车电子：随着汽车电子化的进程推进，AP7341的耐温特性使其适合在汽车内部环境中使用，如车载音响、导航系统等。
四、封装与安装

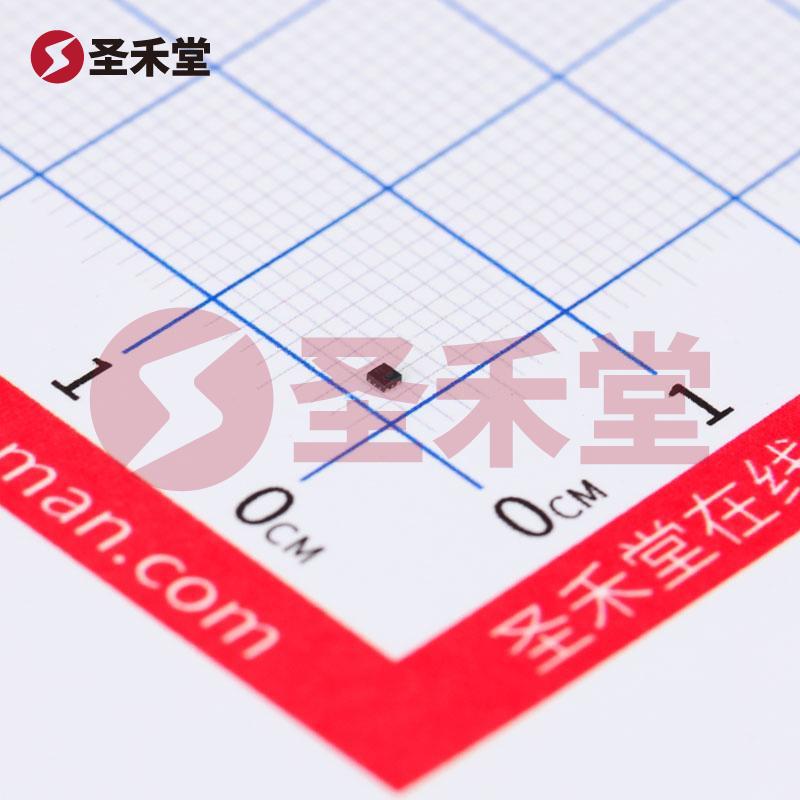

AP7341-12FS4-7采用X2-DFN1010-4封装，属于表面贴装型（SMD），令其可以方便地集成到较为紧凑的电路板设计中。这种表面贴装技术不仅有效地节省了空间，还能提高生产效率，适用于现代电子器件的自动化生产。
五、总结
AP7341-12FS4-7是一款具备低压差、高输出电流、低静态电流及良好PSRR的线性稳压器，适合各种需低电压、高效能源管理的应用场合。其可靠的保护机制确保了设备在不同工作条件下的安全，同时广泛的工作温度范围及优化的封装形式，进一步巩固了其在现代电子产品中的重要性。对于需要高能效与紧凑设计的设计师来说，AP7341-12FS4-7无疑是一个十分理想的选择。
