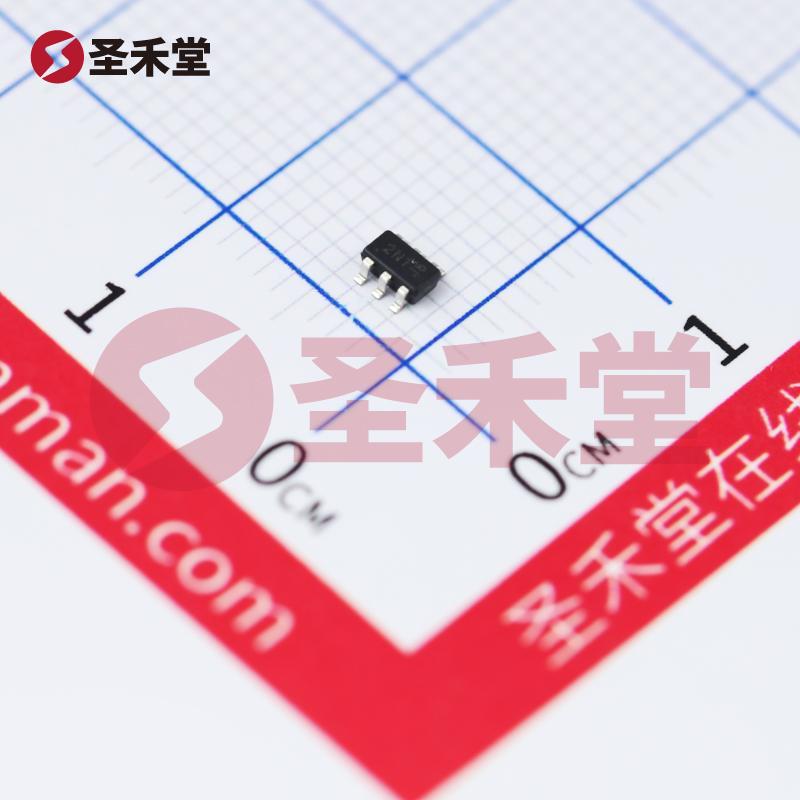

DMN2100UDM-7

DMN2100UDM-7 产品概述

一、产品简介

DMN2100UDM-7 是由美台半导体（DIODES）生产的一款高性能 N 通道金属氧化物场效应管（MOSFET），具有优良的开关性能和低导通电阻。其设计旨在满足现代电子设备中对高效能和小型化的严格要求。该器件配备了小型的 SOT-26 封装，适合于需要高集成度以及低占用空间的应用场景，如便携式设备、交换电源、DC-DC 转换器及其他功率控制应用。

二、基础参数

• FET 类型：N 通道 MOSFET
• 漏源电压 (Vdss)：20V
• 连续漏极电流 (Id)：3.3A（在环境温度 25°C 下）
• 驱动电压：1.5V（最小 Rds On），4.5V（最大 Rds On）
• 导通电阻 (Rds On)：55 mΩ @ 6A，4.5V（最大值）
• 阈值电压 (Vgs(th))：1V @ 250µA（最大值）
• 输入电容 (Ciss)：555pF @ 10V（最大值）
• 功率耗散：1W（在 25°C 环境下）
• 工作温度范围：-55°C ~ 150°C（TJ）
• 安装类型：表面贴装型（SMD）
• 封装类型：SOT-26

三、技术特性

1. 高导通效率：DMN2100UDM-7 的导通电阻 Rds On 低至 55 mΩ，这意味着在工作过程中，器件将显著降低功率损失，提高系统的整体能效。低导通电阻特别适用于电源管理和高电流应用。

2. 宽工作电压范围：产品支持的 Vdss 达到 20V，适应绝大多数低压应用需求。此外，其宽广的工作温度范围（-55°C 到 150°C）使其能在极端环境下可靠工作，特别是汽车电子和工业控制等领域。

3. 紧凑的封装设计：采用 SOT-26 封装，设计精巧，便于在有限的空间内实现高密度电路布局。较小的电气尺寸对于移动设备和便携式电子产品尤为重要，可以有效减小产品体积。

4. 易于驱动：阈值电压（Vgs(th)）在 1V 左右，使得 DMN2100UDM-7 简易与大多数逻辑芯片直接驱动，降低了设计复杂性并提升了设计灵活性。

四、应用场景

DMN2100UDM-7 的设计使其非常适合多种电源及负载控制适用场景，包括但不限于：

• DC-DC 转换器：用于buck转换器和boost转换器，实现高效能的电源转换。
• 开关电源：在各种开关电源模块中，由于其高效性和紧凑设计，常常被利用于解决功率电源的需求。
• 电池管理系统：应用于锂离子电池充放电管理，提高充电效率和保护电池安全。
• 电动工具和家电：能够在各种家用电器及电动工具中有效运作，确保电源的高效利用。

五、结论

总的来说，DMN2100UDM-7 是一款性能卓越的 N 通道 MOSFET，结合了高电流能力、低导通电阻和宽温度范围，非常适合用于现代电子产品的电源管理系统。无论是用于个人电子设备、工业控制，还是汽车应用，它都将在高效能和设备小型化的趋势中发挥重要作用。其稳定的性能和高可靠性，使其成为设计工程师的理想选择。
