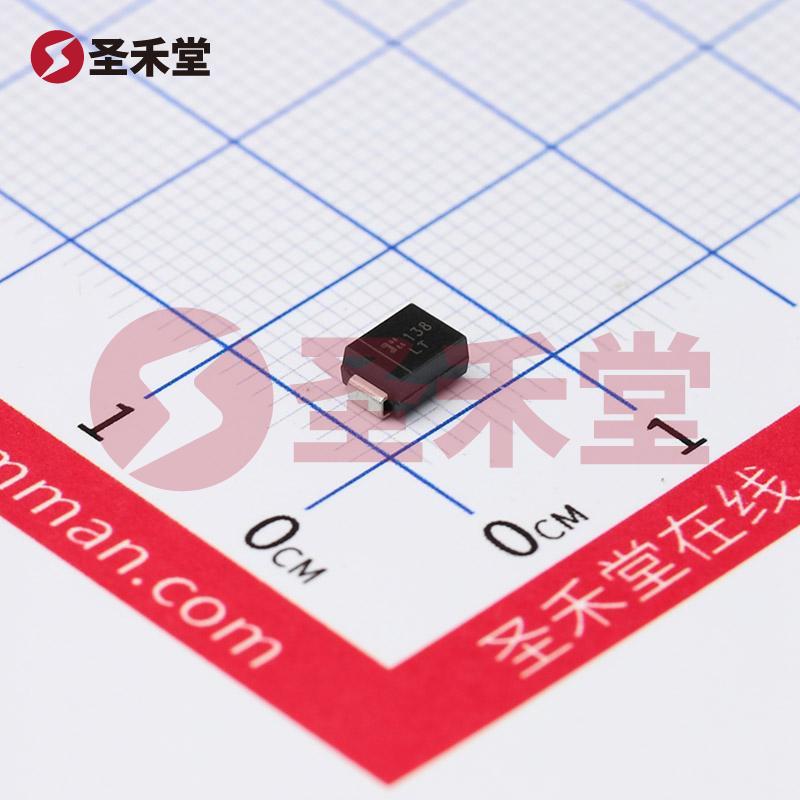

产品概述：SMBJ18AQ-13-F TVS二极管
产品描述： SMBJ18AQ-13-F是一款高性能的齐纳二极管，主要用于瞬态电压抑制（TVS），为电路提供有效的保护，尤其是在汽车和工业应用中常见的高电压情况下。这款二极管具有优越的反向击穿电压特性，在多种严酷工作条件下提供可靠的性能。
关键参数：
- 封装类型：SMB (DO-214AA)
- 反向断态电压 (V_R)：18V（典型值）
- 击穿电压 (V_B)：20V（最小值）
- 最大阻断电压 (V_C)：29.2V（不同 Ipp 时电压 - 箝位最大值）
- 峰值脉冲电流 (I_pp)：20.5A（10/1000µs）
- 峰值脉冲功率 (P_pp)：600W
- 工作温度范围：-55°C ~ 150°C（TJ）
应用领域： SMBJ18AQ-13-F特别适用于汽车电子系统中，如电源保护、信号线路保护等。同时，由于其耐高温和高电流特性，该器件同样可应用于工业设备、通信设备和消费电子产品等需要防止瞬态电压影响的场合。
电气特性： 该二极管的反向断态电压典型值为18V，具有较低的击穿电压（20V），使其能够在电流变化较大的应用中有效地限制瞬态电压。其电流-电压特性表明，该器件在处理高达20.5A的峰值脉冲短路条件下能保持良好的工作稳定性。
当面临瞬态电压时，SMBJ18AQ-13-F能够迅速响应并 clamp 遭受的电压，确保下游器件和电路得到充分保护，避免损坏。这在瞬态电压冲击高于常规应用电压的情境中显得尤为重要。
封装和安装： SMBJ18AQ-13-F采用表面贴装技术（SMD），适合于现代自动化生产线的高效焊接，能有效节省空间并提高整体电路的集成度。这种封装形式设计为DO-214AA，易于适配多种应用板。
工作温度和耐用性： 该器件能够在-55°C至150°C的广泛温度范围内稳定工作，展现出卓越的热管理能力，特别适合于高温环境中的应用。其耐用性可以通过自身的过电流和过电压保护能力，确保长期稳定地保护下游电路。
总结： SMBJ18AQ-13-F TVS二极管凭借其卓越的电气性能、广泛的应用范围以及表面贴装型的设计，成为各种电子设备的理想选择，尤其是在需要加强电路保护的领域。无论是在汽车领域，工业设备还是其他高电压、瞬态电压冲击的环境，该二极管都能提供可靠的电压抑制解决方案，确保电路稳定安全地运行。其优异性能和高可靠性将助力设计师有效应对日益复杂和高危的电气环境。
