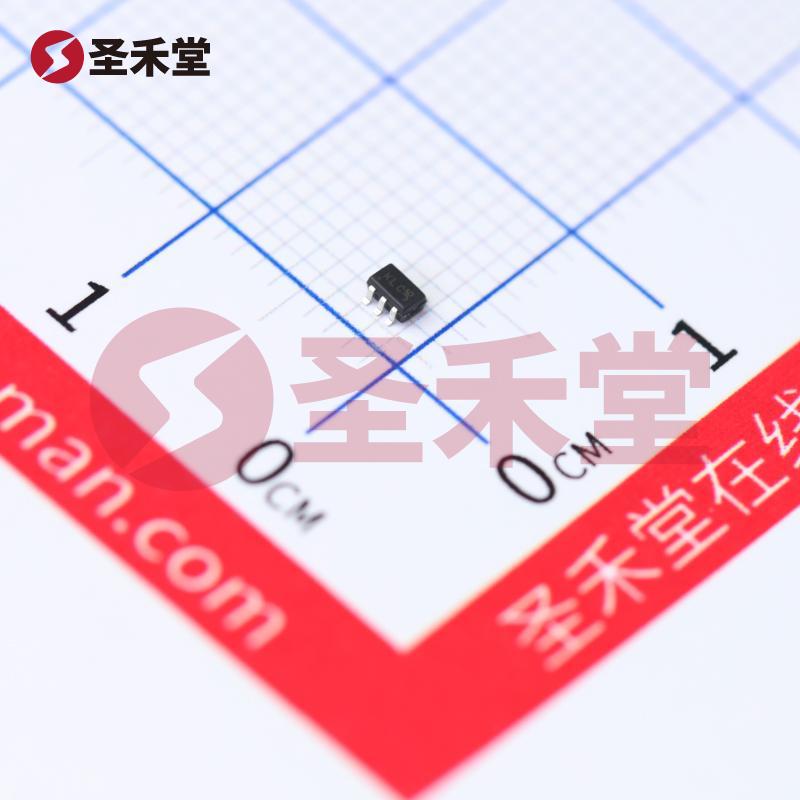

BAT54JW-7-F

BAT54JW-7-F 是一款具有两个独立肖特基二极管的表面贴装型电子元器件，采用 SC-70-6（SOT-363）封装。该产品由美台（Diodes Inc.）公司生产，专为低电流、低压应用而设计，适用于高速开关电路和低功耗电子设备。以下是对 BAT54JW-7-F 的详细概述。

产品特性

1. 双二极管配置： BAT54JW-7-F 包含两个独立的二极管，这使得其非常适合需要多个整流元件的紧凑设计。可以在同一个封装中同时实现多种功能，优化PCB设计空间。

2. 肖特基二极管特性： 作为一款肖特基二极管，BAT54JW-7-F 在正向导通时具有非常低的正向电压降（Vf），通常在1V @ 100mA下测试。这种低电压降使其在降低功耗、提高效率方面表现卓越，尤其适合电池供电的设备。

3. 电流“平均整流（Io）”： 每个二极管在额定条件下，可以承受高达200mA（DC）的平均整流电流。这使得该组件非常适合用于各种低到中等负载的应用场合。

4. 反向电压和泄漏电流： BAT54JW-7-F 最大的直流反向电压（Vr）为30V，并在25V时仅有2µA的反向泄漏电流，极大地降低了在二极管反向偏置时的功耗，适合要求严格的低漏电应用。

5. 快速反向恢复时间： 此款二极管的反向恢复时间（trr）为5ns，对于高频应用而言，可以快速切换，减少开关损耗，从而提高电路性能。

6. 宽工作温度范围： 它的工作温度范围从-65°C 到 125°C，使得该产品能够在各种苛刻的环境条件下稳定工作，适合广泛应用的需求。

应用场景

BAT54JW-7-F 主要应用于如下场景：

• 小信号整流：广泛应用于消费电子、通信设备以及各种小型开关电源中，用作整流二极管，能够高效地管理电流。

• 保护电路：常用于保护电路中，防止反向电流或电压过载，延长其他电子构件的使用寿命。

• 电池驱动设备：如手机、可穿戴设备等电子产品，特别适用于低功耗设计，优化电池使用效率。

• 电压参考：在一些电压参考电路中，肖特基二极管的低正向电压特性能显著提高精度。

• 高速开关电路：BAT54JW-7-F 的短反向恢复时间使其在高速开关应用中表现优异。

封装与易用性

BAT54JW-7-F 的 SOT-363 封装尺寸小巧，适合自动化贴装，从而能减少生产时间和成本。同时，封装的设计也确保了良好的散热特性，进一步提升了可靠性。

总结

总的来说，BAT54JW-7-F 是一款性能优异、适应性强的肖特基二极管，能够满足各种现代电子产品的小型化和低功耗需求。在其广泛的应用领域中，凭借其高效能和经济性，成为设计师和工程师的绝佳选择。
