2DD1664P-13

2DD1664P-13 产品概述

1. 产品简介

2DD1664P-13是一款高性能的NPN型晶体管，采用SOT-89-3封装，专为高频开关和线性应用而设计。该元器件由DIODES（美台）公司制造，具有广泛的应用场景，包括但不限于电源管理、电机控制、信号放大和开关电路等。其优异的电气特性和可靠的性能使其在多种电子应用中得到广泛使用，适合于需要高工作频率和较大输出功率的应用环境。

2. 基本参数

• 晶体管类型: NPN
• 最大集电极电流 (Ic): 1A
• 最大集射极击穿电压 (Vce): 32V
• Vce饱和压降: 400mV（在Ic=50mA时）
• 集电极截止电流 (Ic (off)): 100nA
• DC电流增益 (hFE): 最小值82（在Ic=100mA，Vce=3V时）
• 最大功率: 1W
• 跃迁频率: 280MHz
• 工作温度范围: -55°C至150°C
• 封装: TO-243AA/SOT-89-3
• 安装类型: 表面贴装型

3. 应用领域

2DD1664P-13因其高频特性和良好电流增益，适用于各类电子设计，包括：

• 信号处理: 由于其280MHz的跃迁频率，该晶体管在RF放大和高频信号处理中的表现优越。
• 开关电路: 适合用于高效能开关电路，对电流和电压的支持使其能够满足许多低功耗和高功率的开关需求。
• 电源管理: 该晶体管可被用作电源转换电路中的开关元件，有助于提高系统的整体效率。
• 电机控制: 在电机驱动及控制系统中，凭借其良好的电流控制能力，本产品能够实现精确的电流调节。

4. 性能优势

• 高增益: 该晶体管具备较高的DC电流增益（hFE），可减少前级放大电路的功耗，同时提高整体电路的效率。
• 低饱和压降: Vce饱和压降低至400mV，意味着在高负载工作时能显著降低功耗，提高电源效率。
• 温度适应性: 该封装设计使得晶体管在较宽的温度范围内稳定工作，能够适应各种严苛环境条件，这对于航空航天、军事和工业自动化等应用尤为重要。

5. 封装与安装

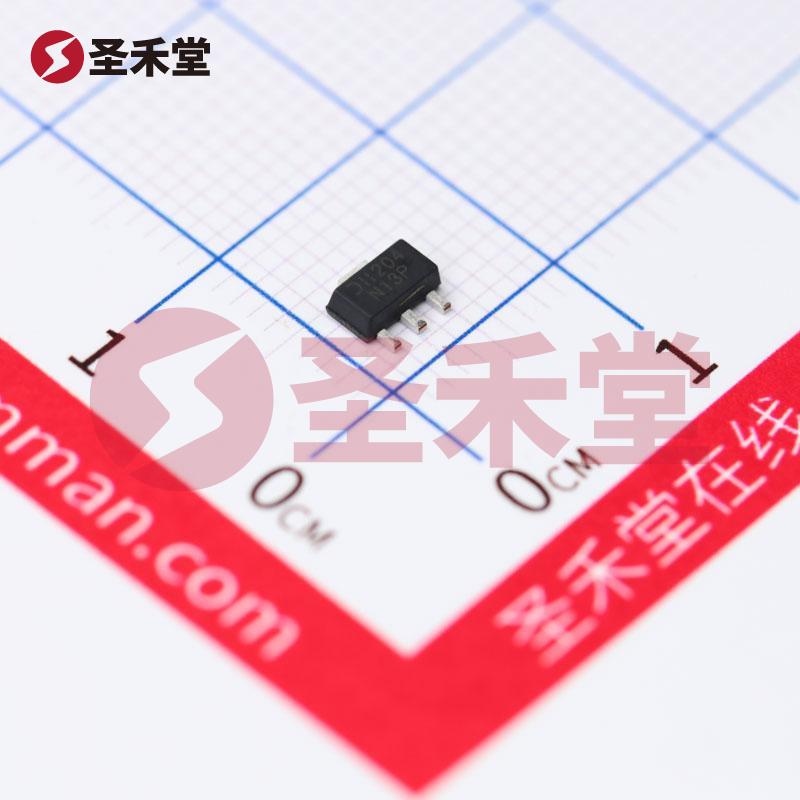

• SOT-89-3封装: 2DD1664P-13采用SOT-89-3封装，体积小巧，适合于各种表面贴装的PCB设计。
• 易于应用: 其设计使得在现代电子产品中具有较好的可焊接性和兼容性，能够在高密度板上轻松安装。

6. 结论

总之，2DD1664P-13是一款优秀的NPN晶体管，凭借其高电流承受能力、低偏置电压以及卓越的频率响应，使其成为在宽广应用范畴内的理想选择。无论是在消费电子、通信设备，还是在工业控制、车载电子领域，该产品均能提供可靠、稳健的性能。随着技术的不断发展，2DD1664P-13也可能在新的应用场所发挥更大的潜力。

因此，对于需要高效能和高可靠性电子元器件的设计师和工程师而言，2DD1664P-13无疑是一个值得考虑的绝佳选择。
