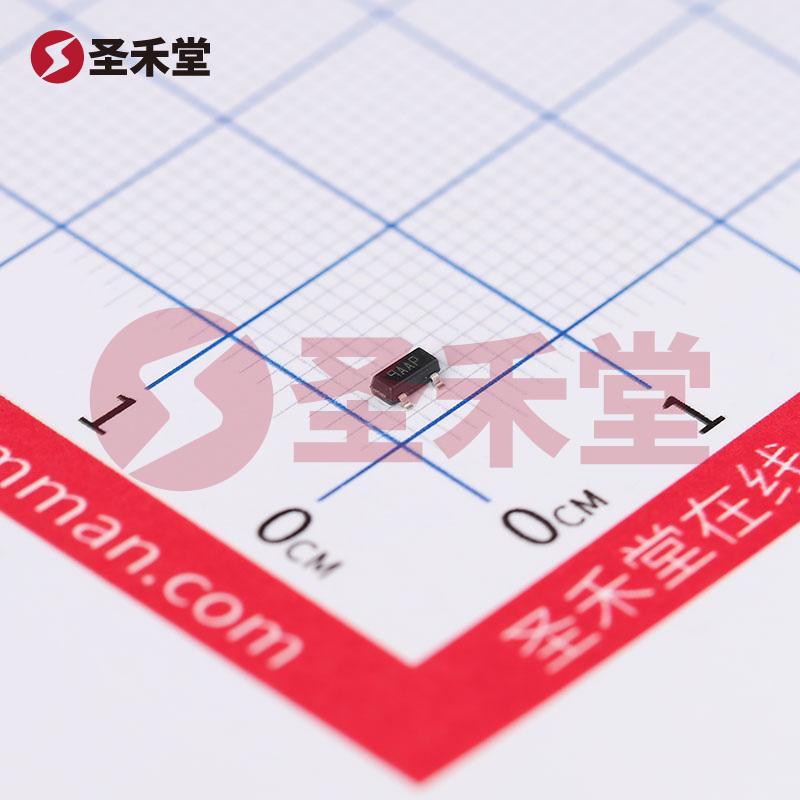

STM1810LWX7F 产品概述
一、产品背景与应用
STM1810LWX7F是ST（意法半导体）推出的一款简单复位/加电复位监控和复位芯片，专为需要在电源上电时或电压恢复时进行复位的电子设备设计。该芯片具备高精度和可靠性的特点，适用于多种应用场景，包括但不限于微处理器系统、嵌入式系统、消费电子、工业控制、汽车电子等领域。
二、产品主要参数
类型：STM1810LWX7F为简单复位/加电复位类型，适用于多种控制电路。
受监控电压数：该芯片监控单个电压，确保系统电压在安全范围内工作。当监控电压低于预定阈值时，芯片会输出复位信号以保护后续电路。
输出类型：推挽式输出，提供较强的驱动能力，能够驱动后续电路迅速恢复至正常工作状态。推挽式输出的结构使得其具有较低的输出阻抗，能够快速响应负载变化。
复位信号特性：芯片输出的复位信号为低电平有效，即当监控电压低于阈值时，芯片会产生低电平的复位信号，以此来重新启动后续电路。
复位超时：复位超时的最小值为100毫秒，这意味着在监控电压恢复到正常范围后，芯片会延迟大约100毫秒再释放复位信号，确保系统能够稳定运行。
电压阈值：STM1810LWX7F的电压阈值为4.62V，此阈值确保只有在低于这一电压时，复位功能才会被触发，适合5V系统的应用。
工作温度范围：该芯片的工作温度范围为-40°C至105°C，广泛适应不同环境下的应用，特别是在工业和汽车等高要求的应用场景中。
安装类型：作为表面贴装型组件，STM1810LWX7F便于在现代电子设备的小型化设计中使用。
封装形式：本芯片采用SOT-23-3封装，具有小型化和方便的焊接性，适合高密度集成电路板布局。
三、产品优势
高可靠性：经过严格的生产和测试，ST提供的STM1810LWX7F具有优良的可靠性和稳定性，确保在各种苛刻环境下均能正常工作。
简易设计：其简单的复位功能可大大简化周边电路设计，用户可快速集成于各种电子系统中。
灵活应用：适用范围广泛，可以用于各种需要监控电源电压并进行复位的场合，为用户提供了极大的设计灵活性。
优异的温度特性：其广泛的工作温度范围使得用户能在极端环境中也能安全稳定地使用该芯片。
四、总结
STM1810LWX7F复位监控芯片是一个高性能、可靠性强的器件，适合广泛的应用。其额定电压、低电平复位功能以及全温范围的工作能力使其成为电源管理中不可或缺的重要组件。无论是在消费者电子产品还是工业控制领域，STM1810LWX7F都能提供极大的设计便利性和系统安全性，是设计工程师的重要选择。
