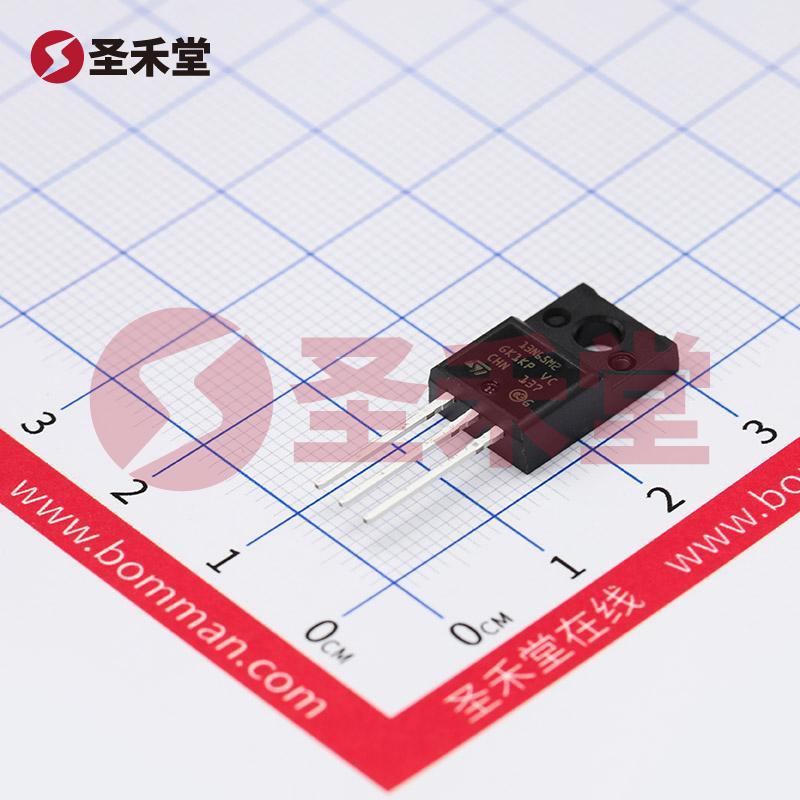

STFU13N65M2 产品概述
STFU13N65M2是一款高性能的N通道金属氧化物场效应管（MOSFET），由意法半导体（STMicroelectronics）制造，专为高压应用而设计。它的漏源电压（Vdss）可达到650V，能够承受较高的电压环境，适合在各种电源转换器、驱动电路以及高压开关应用中使用。以下是该器件的详细介绍。
主要参数
STFU13N65M2的基本参数包括：
- 漏源电压（Vdss）: 650V，适合高压操作环境；
- 连续漏极电流（Id）: 10A（Tc = 25°C），表明它能够在合理的温度条件下处理该电流；
- 导通电阻（Rds(on)）: 在Vgs = 10V、Id = 5A时最大值为430毫欧，显示出优秀的电流导通特性；
- 栅源电压（Vgs）: 最大值为±25V，确保其在各种栅极驱动条件下的稳定性与安全性。
导通特性与效率
该MOSFET 的导通特性通过其低Rds(on)值确保了在正常工作条件下的高效率，降低了功耗和热损耗，提升了系统整体性能。同时，其栅极电荷（Qg）最大值为17nC @ 10V，使其在开关频率较高的应用中能够快速切换，减少开关损耗。这对于提升功率转换效率至关重要，特别是在开关电源（SMPS）、DC-DC转换器等领域。
热管理
STFU13N65M2的最大功率耗散为25W，使其能够在高功率应用中良好工作。器件的工作温度范围高达150°C（TJ），这意味着在高温环境下依然能维持良好的性能。然而，合理的热管理仍然是至关重要的，建议使用有效的散热器和适当的PCB设计，以确保器件的长期稳定运行。
封装与安装
该MOSFET采用TO-220FP封装，封装具有良好的散热性能，方便安装和使用。TO-220封装是一种广泛使用的封装类型，适合通过通孔技术安装，能够在PCB设计中提供灵活性。该封装设计的优点在于可以轻松附加散热器，提升散热效果，进一步增强器件的性能。
应用场景
STFU13N65M2广泛应用于高压电源转换器、逆变器、马达驱动、电源管理模块、LED驱动电路等多种应用场景中。其卓越的电气特性和优异的散热能力使其成为这些应用的理想选择。设计工程师在选择MOSFET时，通常会考虑到其工作温度、漏极电流及功耗等因素，以便开发出高效、稳定的电子设备。
总结
总的来说，STFU13N65M2 N通道MOSFET是一款高可靠性、高效率的半导体器件，凭借其650V的高漏源电压和10A的连续漏极电流，以及卓越的Rds(on)和Qg表现，使其在高压应用中成为一款优胜的选择。无论是在电源转换、驱动电路还是工业应用，本器件都展示了其良好的性能和广泛的应用潜力。工程师在设计电路时，将其考虑在内有助于提升系统的可靠性和性能。
