SMBJ22A-13-F

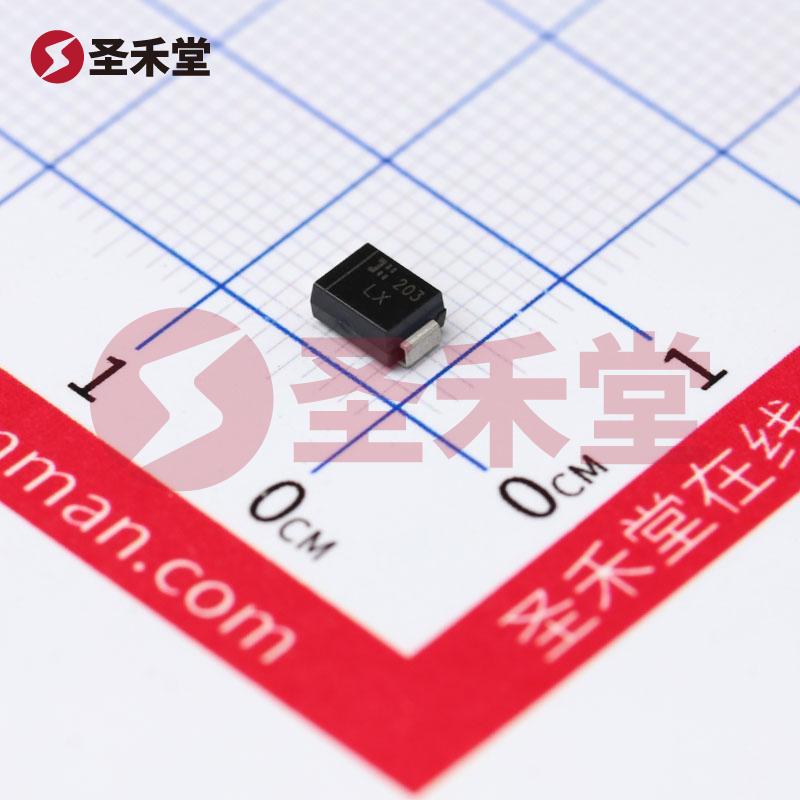

SMBJ22A-13-F是一种高性能的瞬态电压抑制（TVS）二极管，专为保护电子设备免受瞬态过电压的影响而设计。该器件由DIODES（美台）公司制造，采用SMB（DO-214AA）封装，适合表面贴装应用，广泛应用于各种电子设备和电路中。

产品特性

1. 齐纳二极管类型：SMBJ22A-13-F为齐纳二极管，能够在反向电压达到一定阈值时提供稳压保护。这使得它在过电压情况下能够有效地保护下游电路，防止损坏。

2. 电压参数：

   • 反向断态电压（VR）：典型值为22V，表示该器件在无负载情况下的最大电压。
   • 击穿电压（VB）：该器件的最小击穿电压为24.4V，这一参数是保护电路的关键，因为在此电压以下，器件不会导通。
   • 电压箝位（VC）：在不同的脉冲电流（Ipp）下最大箝位电压为35.5V，确保了在瞬态过电压情况下不会对敏感元件造成损害。

3. 电流和功率：

   • 峰值脉冲电流（Ipp）：可承受高达16.9A（10/1000µs）脉冲电流，适用于各种电子设备中的瞬态过电压保护。
   • 峰值功率（Ppk）：具备600W的高瞬态功率处理能力，确保在瞬态脉冲条件下的稳定性能。

4. 工作温度范围：该器件适用的工作温度范围为-55°C至150°C（TJ），具有良好的环境适应能力。这使得它非常适合在各种工业、汽车和消费电子应用中使用。

5. 封装形式：SMBJ22A-13-F采用SMB封装（DO-214AA），该封装在市场上广泛应用于表面贴装技术（SMT），其体积小、散热性能好，有助于设计紧凑的电路。

应用场景

SMBJ22A-13-F TVS二极管可广泛应用于以下场合：

• 电源线路保护：虽然该器件本身不专用于电源线路的保护，但在电源适配器、充电器以及其他电源管理系统中，它能有效防止由雷电、静电等因素引起的瞬态过电压对设备的损害。
• 通信设备：在通信领域，确保数据传输的稳定性至关重要，SMBJ22A-13-F可用于保护网络设备、无线基站等。
• 消费电子产品：如智能手机、电视、音响等，能够有效抵御外部电磁干扰、瞬态电流等，为用户提供安全、稳定的使用体验。
• 汽车电子：汽车电子设备面临多种恶劣环境，从温度到电压变化，SMBJ22A-13-F通过其宽广的工作温度范围和强大的过电压保护能力，成为保护汽车电路的理想选择。

结论

总体而言，SMBJ22A-13-F TVS二极管凭借其优越的性能指标、宽泛的应用场景以及卓越的可靠性，成为了现代电子设备中不可或缺的保护元件。选择合适的TVS二极管可以极大地提高设备的耐久性和安全性，是电路设计中一个至关重要的考量因素。
