型号:

AP7343D-31FS4-7B

品牌:DIODES(美台)
封装:X2-DFN1010-4
批次:21+
包装:编带
重量:-
其他:

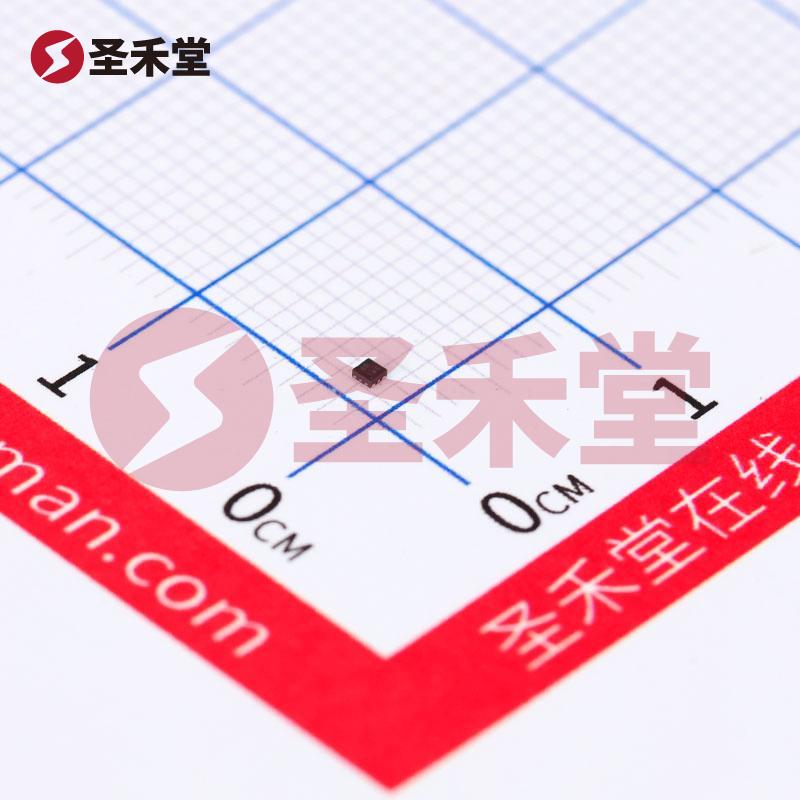

AP7343D-31FS4-7B 产品实物图片
9
AP7343D-31FS4-7B 一小时发货
描述:低压差线性稳压器
库存数量
库存:
9830
(起订量: 1, 增量: 1
最小包:10000
商品单价
梯度内地(含税)
1+
0.4806
10000+
0.4491
优惠券
券满50015
产品参数
属性参数值
输出类型固定
工作电压5.25V
输出电压3.1V
输出电流300mA
电源纹波抑制比(PSRR)75dB@(1kHz)
特性防静电保护;车规认证;短路保护;低ESR;过流保护(OCP);带使能
工作温度-40℃~+85℃@(Ta)
输出极性正极
输出通道数1

产品概述:AP7343D-31FS4-7B 低压差线性稳压器

一、概述

AP7343D-31FS4-7B 是一款高性能的低压差线性稳压器,由美台半导体公司(DIODES)推出。该稳压器设计用于满足广泛电子应用的需求,特别是在对低输入电压和低功耗要求较高的主流消费电子、通信设备和工业控制领域中表现卓越。

二、关键特性

  1. 输出配置与电压范围

    • 该稳压器呈现固定输出类型,输出电压为3.1V,适合各种数码电路和模块供电。输入电压的最大值为5.25V,这使得AP7343D-31FS4-7B可以广泛适用于从电池供电至USB电源的场景。
  2. 电流输出

    • 该器件支持最高输出电流高达300mA,适合中等功耗的负载。仪器及其他模拟和数字电路在负载情况下,能够保持稳定的电压供应,降低了电源设计的复杂性。
  3. 低压差性能

    • AP7343D-31FS4-7B 的最大压降仅为0.29V @ 300mA,这一特性使得其在输入电压接近输出电压时仍能够有效工作,精确控制输出电压。这一特点在电池供电及小型设备中尤其重要,可以提高能效和延长电池使用寿命。
  4. 低静态电流

    • 其静态电流为60µA,确保在待机模式下的低功耗表现。这一特性在移动设备和便携式电子产品中极为关键,能够实现持久的电池续航能力。
  5. 增强的电源抑制比(PSRR)

    • PSRR为75dB(1kHz),有效抑制了电源线的噪声,保证稳定的输出电压,提升了整体系统的信号质量。这在噪声敏感的应用中显得尤为重要。
  6. 环境适应性

    • 工作温度范围为-40°C至85°C,满足严酷环境下的工作需求,适合汽车电子和工业应用,提供更为可靠的性能。
  7. 封装与安装

    • AP7343D-31FS4-7B采用4-XDFN裸露焊盘封装形式,具有良好的散热特性,适合表面贴装(SMD)技术,易于自动化生产,对于高密度电路设计尤为理想。

三、保护特性

该稳压器具有过流保护功能,确保在负载异常情况下器件的安全性和可靠性。这一特性在实际应用中防止了由于短路或负载过重导致的损坏,从而增强了系统的鲁棒性。

四、应用领域

  • 消费电子:如智能手机、平板电脑、蓝牙设备等。
  • 通信设备:包括无线路由器、调制解调器及其它网络设备。
  • 工业控制系统:被广泛应用于工控设备以及自动化系统。
  • 汽车电子:适合用于车载电子设备,满足高温和低功耗的严格需求。

五、总结

AP7343D-31FS4-7B 是一款出色的低压差线性稳压器,以其优异的性能、低功耗及坚固的保护机制,适合多种电子应用。其广泛的应用范围和特性,使其在电子设计过程中成为一个理想的选择,为设计者提供一个稳定、高效的电源解决方案,并助力实现创新与设计目标。
