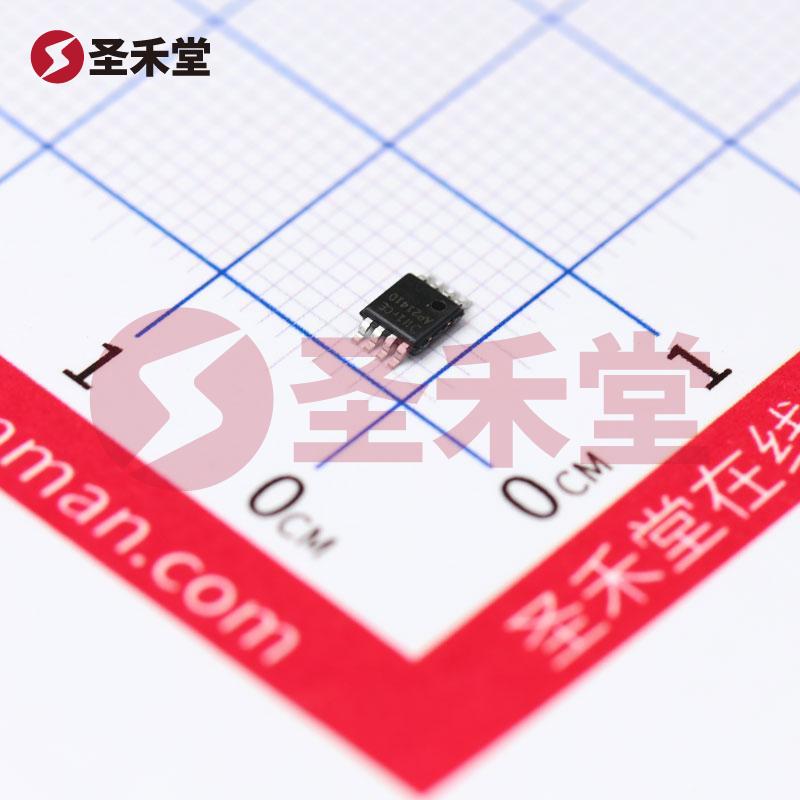

AP2141DMPG-13

AP2141DMPG-13 产品概述

一、产品简介

AP2141DMPG-13 是由美台半导体（DIODES）公司生产的一款高性能功率电子开关。这款开关采用了现代化的表面贴装技术（SMD），结合了小型封装设计，适用于多种消费电子、通信设备、工业控制等领域。它的主要特点是支持500毫安的输出电流能力以及广泛的工作电压范围，适合2.7V至5.5V的应用场景。

二、主要参数

1. 开关类型: USB 开关，这使其在各类USB设备中具有广泛的应用潜力。
2. 输出数: 1个输出端口，适合单一负载连接。
3. 电压范围:
   • 负载电压: 2.7V ~ 5.5V，能够支持大部分USB设备的工作电压。
   • 供电要求: 该部件不需要额外的供电（Vcc/Vdd），简化了电路设计并降低了功耗。
4. 输出配置: 具有高端配置，适配多种电源拓扑结构。
5. 电流输出（最大值）: 500mA，能够满足多数小型设备的电流需求。
6. 导通电阻: 典型值为95毫欧，在保持低功耗的同时，有效降低了电流损耗。
7. 输入类型: 非反相输入，使其易于与其他数字电路集成。

三、特性与优势

1. 负载释放功能: 产品在关闭时能够有效地释放负载，保证设备的安全性和可靠性。
2. 状态标志: 内建的状态指示功能，有助于系统实时监控开关状态，提升用户体验。
3. 多重故障保护:
   • 限流保护: 当负载超过额定值时，芯片将自动降低输出，防止损坏。
   • 超温保护: 内置过热保护机制，当温度超过安全限值时主动关闭开关。
   • 反向电流保护: 该功能确保了在设备异常情况下不会出现损坏，提升了电路的安全性。
   • UVLO（欠压锁定）: 防止在不稳定电压下工作，进一步确保系统的稳定性与安全性。

四、安装与封装

• 安装类型: 表面贴装型，适合自动化生产线的高效贴装。
• 供应商器件封装: 采用8-MSOP-EP封装，具备良好的散热性和电气性能，尺寸小巧便于集成在各种电路板设计中。
• 适用壳体: 支持8-TSSOP和8-MSOP封装，提供灵活性与兼容性，便于不同设计需求的产品。

五、工作环境

AP2141DMPG-13 专为-40°C至85°C的工作温度范围设计，使其适应于各种严苛的工业与消费电子环境，在广泛的应用场合下稳定工作。

六、应用领域

AP2141DMPG-13 的广泛应用范围包括但不限于：

• 便携式设备如智能手机、平板电脑和数码相机
• 各类USB供电设备
• 计算机外设
• 工业自动化设备

七、总结

综上所述，AP2141DMPG-13 是一款功能强大且安全可靠的功率电子开关，凭借其小巧的封装、高性能的电气特性以及多重保护机制，成为电子设计工程师的理想选择。无论是在提高产品性能、增强安全性，还是在减少电路复杂性与成本方面，AP2141DMPG-13 都表现出色，适合在现代电子产品的各类应用中广泛使用。
