2DB1184Q-13

2DB1184Q-13 产品概述

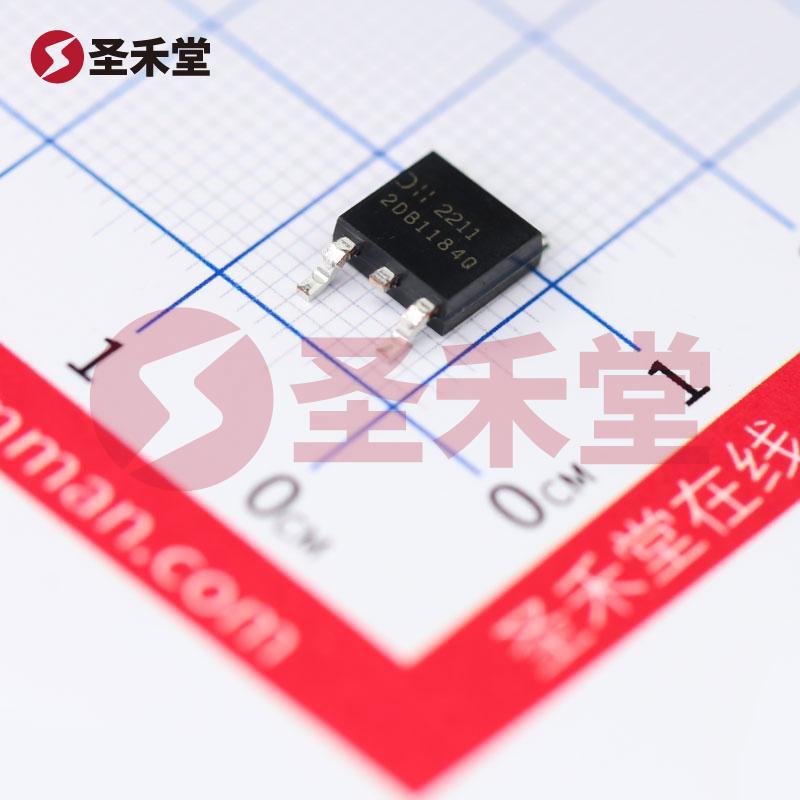

产品名称： 2DB1184Q-13
品牌： DIODES（美台）
封装类型： TO-252（D-Pak）
晶体管类型： PNP

一、产品背景

2DB1184Q-13是DIODES推出的一款高性能PNP型双极性晶体管（BJT），专为各种电源管理和信号放大应用而设计。凭借其优异的电流和电压特性，该器件适用于工业控制、汽车电子、通信和消费电子等多个领域。

二、基本参数

该PNP晶体管的主要电气特性包括：

• 电流 - 集电极（Ic）最大值： 3A
• 电压 - 集射极击穿（Vceo）最大值： 50V
• 饱和压降（Vce(sat)）： 在200mA和2A的工作条件下最大值为1V
• 集电极截止电流（ICBO）最大值： 1µA
• DC电流增益（hFE）： 在500mA和3V时，最小值为120
• 功率 - 最大值： 15W
• 频率 - 跃迁： 110MHz
• 工作温度范围： -55°C ~ 150°C

此器件的合理设计使其在高温和高电流的环境中仍能稳定工作，确保可靠性的同时，也能有效地降低功耗。

三、封装与安装

2DB1184Q-13采用TO-252（D-Pak）封装，这种表面贴装型设计不仅节省了PCB空间，还便于自动化制造。D-Pak封装结合了散热性能和电气性能的优点，能满足高功率应用的需求，同时有效降低安装时的复杂性。

四、性能优势

1. 高电流处理能力： 该器件能够承受高达3A的集电极电流，在许多需要高输出电流的应用中表现出色。
2. 低饱和压降： 具有较低的饱和压降（最大1V），意味着在导通状态下的功耗较低，从而提高了整体电路的能效。
3. 宽温度范围： 工作温度范围广，可以在极端环境下进行操作，适应各种工业及汽车应用环境。
4. 高增益特性： 最小DC电流增益达到120，保证了信号放大的稳定性和传输效率。

五、应用领域

2DB1184Q-13在多种应用中表现出色，具体包括但不限于：

• 电源管理： 适用于DC-DC转换器、线性稳压电源等。
• 信号放大： 适用于音频放大、射频放大等场景，提供优质的信号放大能力。
• 驱动电路： 能够驱动马达、继电器等负载，适合于自动化设备和控制系统。
• 汽车电子： 适用于控制和保护电路，确保安全及高效的汽车功能。

六、总结

综上所述，2DB1184Q-13是一款高性能的PNP型晶体管，凭借其实用的电气特性和适应性强的工作环境，成为各种电子设备中不可或缺的元件之一。无论是在功率管理、信号放大还是驱动电路应用中，DIODES的2DB1184Q-13都展现出优异的性能，为设计工程师提供了可靠的解决方案，是现代电子产品中一款值得引入的关键组件。
