FZT549TA 产品概述
1. 产品介绍

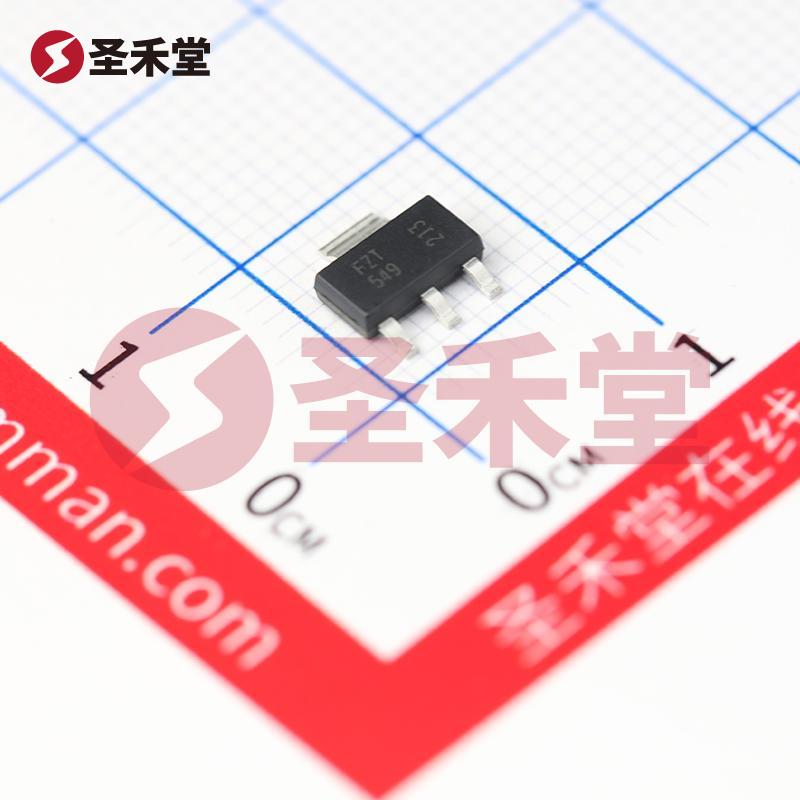

FZT549TA是一款高性能PNP型晶体管，专为多种电路应用设计，广泛应用于功率放大器、开关电源、信号调理和其他电子设备。作为一款表面贴装型元器件，FZT549TA采用SOT-223封装，具有较小的尺寸和良好的散热性能，适合在空间受限的应用环境中使用。
2. 关键参数
晶体管类型：PNP
集电极电流（Ic）：最大值为1A，适用于需要流过较大电流的应用场景。
集射极击穿电压（Vce）：最大值为30V，确保在多种供电环境下工作时的可靠性。
Vce饱和压降：在200mA和2A电流水平下，最大饱和压降为750mV。这使得它在开关应用中具有较低的功耗，能够提高系统效率。
集电极截止电流（Ic）：最大值仅为100nA，显示出其在工作状态下良好的关断特性。
直流电流增益（hFE）：在500mA和2V时，hFE的最小值达到100，使得该晶体管在放大电流时具有出色的性能。
功率：FZT549TA的最大功率为2W，适合大多数中等功率电路应用。
频率响应：其跃迁频率可达100MHz，意味着在高频率应用中依然可以稳定工作。
工作温度范围：-55°C至150°C，提供了广泛的环境适应能力。
3. 应用领域
FZT549TA适用于各种电子设备，包括但不限于：
- 开关电源：作为开关元件，控制电流的流动以实现高效电源转换。
- 音频放大器：在音频信号处理电路中作为增益元件，提高信号强度。
- 信号开关：在需要控制小信号的应用场合，例如无线电及通信设备。
- 工业控制：适用于自动化设备的控制模块中，处理数字和模拟信号。
- 消费电子：用于家庭电器和其他消费类电子产品中，例如电视、音响等。
4. 优势
高可靠性：FZT549TA具有较高的集电极电压和电流处理能力，在执行严苛任务时保持稳定性，减少故障风险。
节能：低饱和压降使得在开关和线性工作状态下功耗保持较低，这直接提高了系统的总体能效。
紧凑封装：SOT-223封装适合对板级空间有严格要求的应用，它的设计有助于提高热管理性能。
宽工作温度：从极低温到高温环境下都能正常工作，保持了高度的适应性，适用于各种工业和消费类场景。
5. 结论
总体而言，FZT549TA是一款结合了高性能和灵活性的PNP晶体管，非常适合用于需要高电流和快速切换的电子应用。通过合理的设计和选型，工程师可以利用其优异的特性，在各种产品中整合更高效、稳定的电气控制。无论是在开关电源、音频放大器还是其他工业控制场合，FZT549TA都能提供卓越的表现，展现其在现代电子设计中的巨大潜力。
