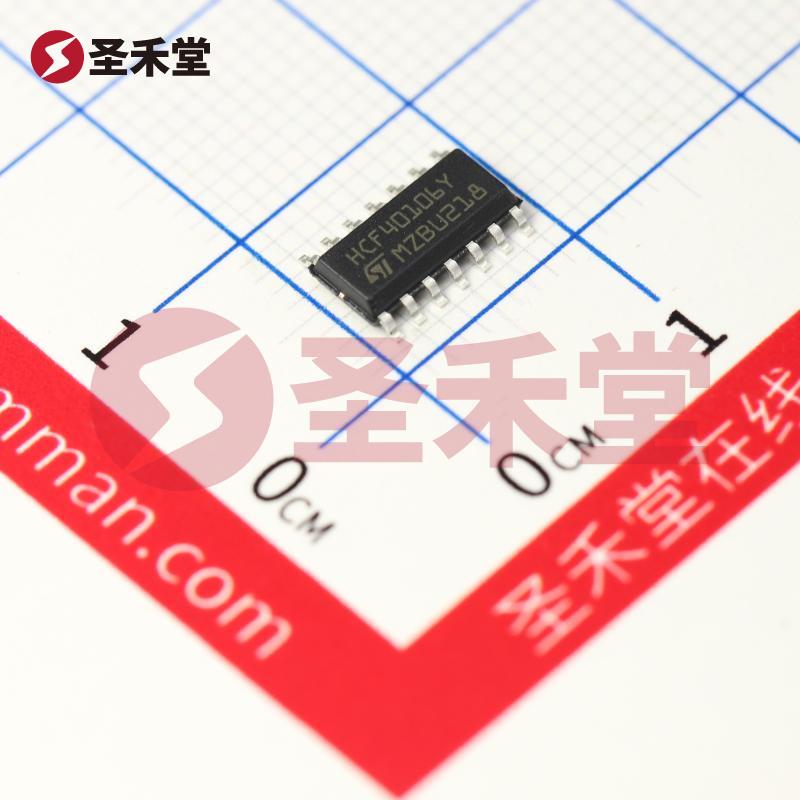

HCF40106YM013TR 产品概述
一、产品简介
HCF40106YM013TR是一款高性能的施密特触发器反相器，具有6个独立的输入通道，专为表面贴装技术（SMD）设计。这款器件由意法半导体（STMicroelectronics）制造，采用14-SO封装，是广泛用于数字电路设计的重要元器件。施密特触发器特别适用于消除输入信号的噪声，提供稳定的逻辑电平转换，适合处理不稳定或边缘模糊的信号。
二、基础参数
逻辑特性：该器件的逻辑电平定义为高电压范围在3.6V至10.8V之间，低电压范围为0.9V至4V。根据输入的电压水平，器件能够可靠地输出相应的高或低逻辑电平。
电压供电范围：HCF40106YM013TR的供电电压范围为3V至20V，这允许用户在多种应用环境下灵活选择合适的工作电压。
传播延迟：该施密特触发器在输入电压、负载电容（CL）为50pF时，具有最大传播延迟为120纳秒（ns）@ 15V。这使得该器件适合用于高速数字电路中，确保逻辑状态的快速响应。
工作温度范围：HCF40106YM013TR能够在-55°C至125°C的温度范围内可靠工作，表现出优异的热稳定性，适合在严苛环境中运行，例如工业或军事应用。
静态电流：最大静态电流为20微安（µA），这使得HCF40106YM013TR在待机状态下功耗非常低，适合于低功耗应用。
输出电流：该器件的输出电流均为6.8毫安（mA），能够驱动常见的数字负载，实现逻辑电平的转换。
三、应用场景
HCF40106YM013TR施密特触发器反相器的应用场景非常广泛，主要包括：
信号整形和转换：在高速数字电路中，该器件可用于清除信号中的噪声，确保信号的稳定性和可靠性。尤其是在处理来自传感器或其他模糊信号源的输入时，如开关、按钮等。
波形成形：该器件可以用于生成各种波形，包括方波、脉冲信号等，适合于时钟信号产生和数据通信中的信号调制。
电路保护：在某些电路保护应用中，施密特触发器可以用作防止抖动影响的关键元件，确保所需逻辑状态的一致性。
逻辑运算单元：由于其反相器的特性，该器件能够集成构建复杂的逻辑运算电路，适用于数字系统设计中的基本构件。
汽车电子：能够在宽温度范围内操作，使其特别适合汽车电子控制系统的需求，例如传感器信号处理、开关逻辑处理等。
四、总结
HCF40106YM013TR是一款功能强大、适应性强的施密特触发器反相器，凭借其低功耗、高速响应和广泛的工作电压与温度范围，成为设计现代数字电路的理想选择。无论是用于信号整形、波形成形，还是作为逻辑运算单元，它都能够在各种应用场景中提供稳定、可靠的性能。对于电子工程师来说，选择HCF40106YM013TR不仅能够提升电路设计效率，更能够在复杂环境中确保系统的稳定性和可靠性。
