SMAJ26A-TR 产品概述
介绍

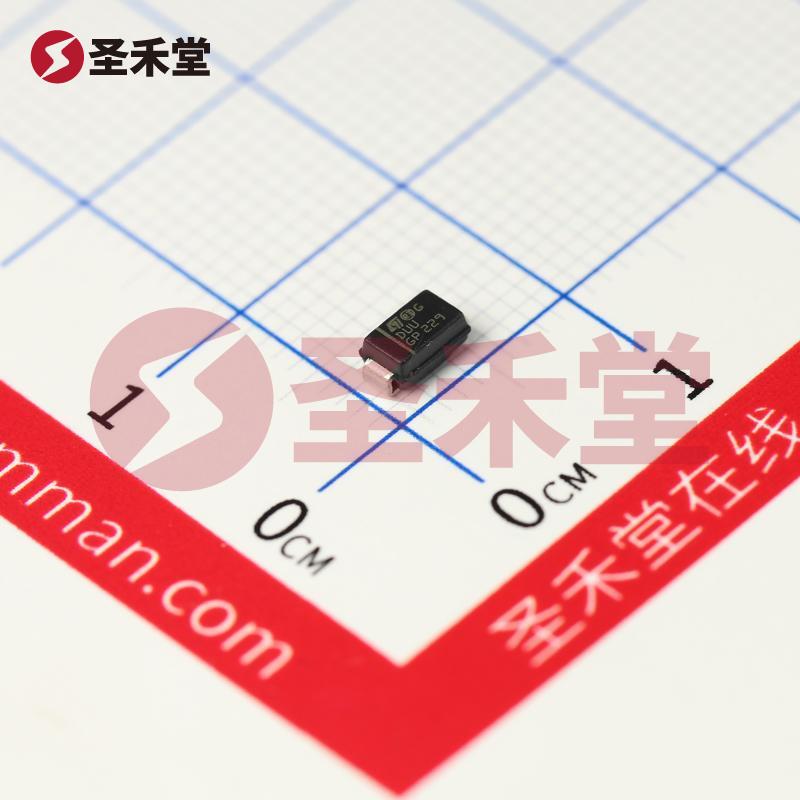

SMAJ26A-TR是一款由意法半导体(STMicroelectronics)制造的瞬态抑制二极管(TVS),设计用于保护电子设备免受电涌和瞬态电压的影响。它是一种单向齐纳二极管,具有高效的电压钳位特性,能有效地保护敏感的电子组件,广泛应用于汽车、工业控制、通讯设备等领域。
基本参数
SMAJ26A-TR的关键参数包括:
- 单向通道:1
- 反向断态电压(Vr):典型值为26V
- 击穿电压(Vbr):最小值为28.9V,确保在高电压情况下能够及时钳位,保护后续电路不受损坏。
- 电压 - 箝位(最大值):在不同的峰值脉冲电流(Ipp)下,最大箝位电压为53.5V,这为电路提供了更高的安全保障。
- 峰值脉冲电流:在10/1000µs下的最大峰值脉冲电流可达到43A(在8/20µs为参考),表明该器件可以承受较大的瞬态电流而不会损坏。
- 功率 - 峰值脉冲:该元件的峰值脉冲功率为400W,能够在瞬态事件中快速消散能量,进一步保护负载。
工作环境与安装
- 工作温度:SMAJ26A-TR的工作温度范围为-55°C至150°C,这使得该器件可以在恶劣环境下稳定工作,适应各种应用场景。
- 安装类型:该器件采用表面贴装型(SMD)封装,方便在现代电路板上进行自动化装配。
- 封装方式:封装形式为DO-214AC(SMA),使得该元件在紧凑空间中依然能够保持良好的热传导和电气性能。
应用领域
SMAJ26A-TR广泛应用于多个领域,其中主要包括:
- 汽车电子:在车辆的电子控制单元(ECU)、传感器和其他敏感器件中,保护它们免受电源反转、电涌和静电放电(ESD)的影响。
- 工业控制系统:提供可靠的瞬态电压抑制,保证控制系统的稳定性和可靠性。
- 通讯设备:保护射频(RF)模块、数据通信接口免受电涌和瞬态过压的影响,确保稳定的数据传输。
- 消费电子:在手机、电视、电脑及其配件中,防止由于外部电压波动导致的瞬间损坏。
性能优势
SMAJ26A-TR除了具有卓越的电压钳位能力外,其优越的工作温度范围也使其在高温及高应力的环境中表现出色。此外,这款器件还具备快速反应时间与高重复性,有效闭合电流路径,降低后续电路的故障风险。
总结
SMAJ26A-TR瞬态抑制二极管是保护电子设备的重要组件,尤其是在面对突发电压事件时。凭借其高峰值脉冲电流、宽广的工作温度范围和紧凑的SMD封装,SMAJ26A-TR已成为多种电气和电子应用中保护电路的可靠选择。无论是在自动化、工控还是消费电子领域,SMAJ26A-TR都以其卓越的性能和稳定性为设计工程师提供了更多的设计自由度,保证了设备的长期运行安全。
