SN74LVC1G132DBVR

产品概述：SN74LVC1G132DBVR

概述

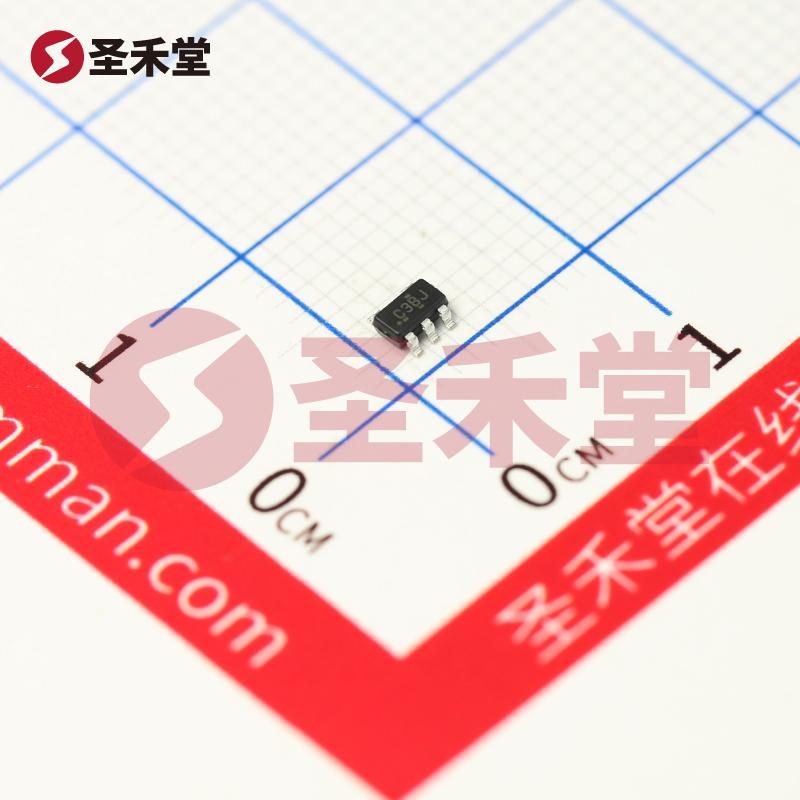

SN74LVC1G132DBVR是一款由德州仪器（Texas Instruments）出品的高性能施密特触发器与非门组合集成电路（IC），它采用SOT-23-5封装，专为优化电子系统的信号处理而设计。该器件不仅提供了低功耗操作，还具备广泛的工作温度范围，使其在多种应用环境中都能稳定工作。

主要特性

1. 逻辑类型与输入数：SN74LVC1G132是一个单通道的与非门集成电路，具有两个输入端口，适用于多种数字逻辑信号处理需求。

2. 施密特触发器特性：Maximize the noise margin for high-speed switching applications and improve signal integrity through the use of a Schmitt trigger configuration, which provides hysteresis for better handling of noisy environments.

3. 逻辑电平范围：高逻辑电平范围为1.16V到3.33V，低逻辑电平范围为0.39V到1.87V。这一特性使得SN74LVC1G132非常适合现代低电压数字电路的需求。

4. 供电电压范围：该IC支持宽广的供电电压，范围从1.65V到5.5V，使得它能够在不同的电源电压条件下正常工作。这种灵活性使其能够适用于各种数字电路设计。

5. 低功耗：在静态情况下，该器件的最大静态电流仅为10µA，这使得它非常适合于需要长时间开启且对功耗敏感的应用场景。

6. 高速操作：其最大传播延迟可达5ns（在5V时，50pF负载条件下），适合高速数据传输及处理应用。迅速的响应时间确保了快速逻辑电路的高效运行。

7. 输出能力：SN74LVC1G132能够提供高达32mA的输出电流，无论是在低逻辑电平还是高逻辑电平下。这一特性使得它能够直接驱动较大的负载，进一步提升系统设计的灵活性。

8. 工作温度范围：器件可在-40°C至125°C的宽工作温度范围内运行，这使得它适合用于工业、汽车及其它极端环境下的应用。

应用场景

SN74LVC1G132DBVR具备多种应用潜力，适用于以下几个主要领域：

1. 消费电子：在便携式设备中，如智能手机、平板电脑等，施密特触发器可用于信号调理以提高系统灵敏度和可靠性。

2. 工业控制：可应用于各种工业控制系统中，确保在噪声干扰环境下信号的稳定传递，比如PLC系统和传感器接口。

3. 汽车电子：由于其广泛的工作温度范围，SN74LVC1G132也适用于汽车电子，比如在车载控制系统中执行信号整形。

4. 通信设备：在高速度信号传输中，实施施密特触发特性能够有效提高数据完整性，是各种通信设备的理想选择。

总结

总的来说，SN74LVC1G132DBVR是一款功能强大、灵活多变的施密特触发器与非门IC，它结合了高速操作、低功耗和宽电压范围等特性，能够满足现代电子设计中对性能和效率的需求。无论是在消费电子、工业自动化还是汽车电子等领域，它都能发挥重要的作用，是设计工程师的可靠选择。
