LMX358IQ2T 产品概述
一、产品背景与应用场景
LMX358IQ2T 是由意法半导体(STMicroelectronics)推出的一款高性能双路运算放大器，采用先进的表面贴装技术(SMT)封装设计，适合各种自动化设备、消费电子、工业控制及医治仪器等应用领域。其设计目标是为设计工程师提供一种通用解决方案，实现高精度的模拟信号处理。
二、基本参数分析
1. 电流与输入偏置
LMX358IQ2T 提供高达 70mA 的输出电流，支持多种负载条件。同时，其输入偏置电流仅为 27nA，显著降低了系统的功耗和噪声，适用于对低输入电流要求严格的应用场合。
2. 电压补偿与增益带宽积
该运算放大器的输入补偿电压为 4mV，确保信号处理过程中的稳定性。而其增益带宽积为 1.3MHz，使得在宽频带内能够获得理想的增益，从而适合用于音频处理、数据采集以及反馈控制等多种高带宽需求的场景。
3. 电源电压与工作电流
LMX358IQ2T 的供电电压范围为 2.3V 至 5.5V，适应多种供电方案，保证了产品的灵活性与可兼容性。其典型供电电流为 130µA，显示出其低功耗的特点，在便携式设备及电池供电的装置中尤其适用。
4. 压摆率与工作温度
压摆率为 0.7V/µs，确保了运算放大器能够快速响应输入信号变化，适合快速信号处理的应用。LMX358IQ2T 的工作温度范围从 -40°C 到 125°C，表明其适应于恶劣环境下的高信赖性和稳定性。
三、封装与设计考虑

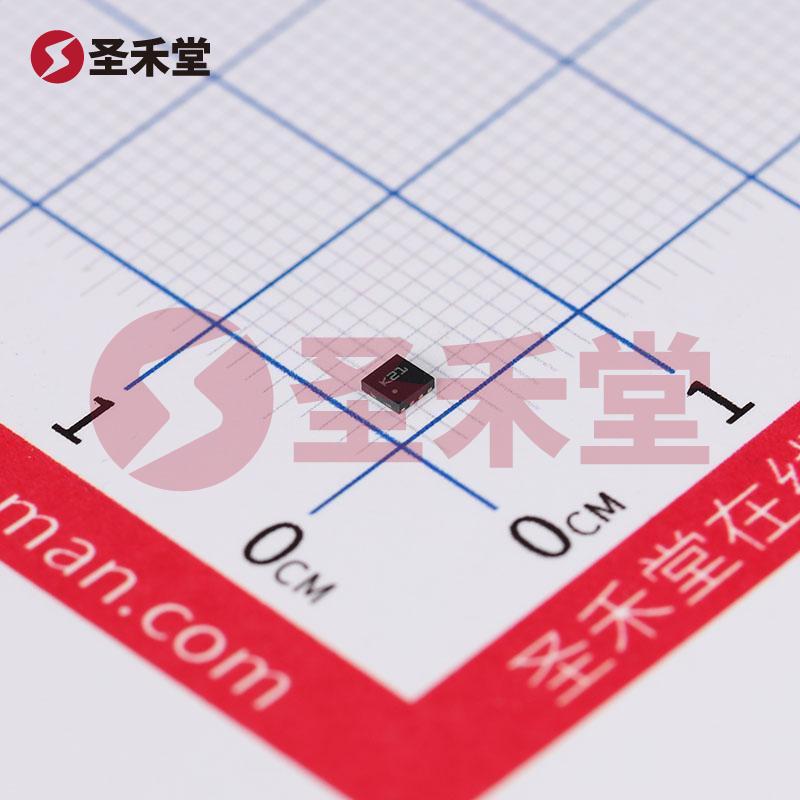

LMX358IQ2T 采用了 8-DFN(2x2) 封装，具有紧凑的尺寸和优异的热性能。这种小型化设计使得产品在空间受限的设计中尤其受到欢迎，适合各种高密度电路板布局。此外，DFN 封装还具备出色的电气性能和良好的散热特性，可以支持更高的工作频率和功率。
四、竞争优势
相比市场上同类产品，LMX358IQ2T 在多个方面展现出明显的优势。首先，其超低输入偏置电流使其在精密测量、传感器信号处理等领域具有竞争力，其次，宽广的增益带宽积使其在信号频段上拥有较强的处理能力。同时，低功耗的特性为便携设备和电池供电设备提供了理想的解决方案。
五、总结
LMX358IQ2T 是一款高性能、低功耗的双路运算放大器，其在电流输出、增益带宽、低输入偏置等方面的优越性能，使其在众多应用领域具备广泛的兼容性和实用价值。无论是在专业的工业控制、先进的消费电子还是高要求的医疗设备中，LMX358IQ2T 都能发挥出色的表现，为工程师们提供可靠的设计基础。在今天快速发展的电子技术环境中，选择 LMX358IQ2T 将极大地提升产品的性能与市场竞争力。
