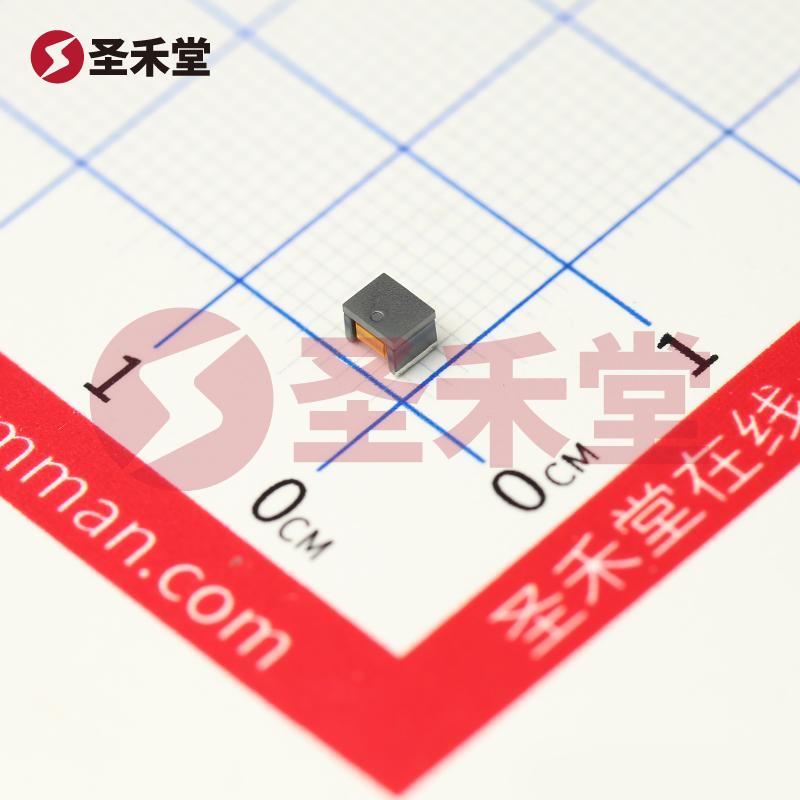

ADL3225V-470MT-TL000

产品概述：ADL3225V-470MT-TL000

一、基本信息

ADL3225V-470MT-TL000是一款高性能的功率电感，属于TDK品牌，规格为1210封装（3225公制）。此电子元器件设计用于在表面贴装型电路中提供优良的电感特性，其电感值为47μH，容差为±20%。该电感适合多种电子应用，尤其是在汽车和工业电子设备中，符合AEC-Q200标准，保证了其在恶劣环境下的可靠性。

二、主要参数

1. 电感值：47μH
2. 直流电阻（DCR）：最大900毫欧
3. 饱和电流：300mA
4. 额定电流：500mA
5. 频率测试：100kHz
6. 工作温度范围：-40°C至105°C
7. 封装尺寸：3.20mm x 2.50mm（0.126” x 0.098”）
8. 高度：最大2.60mm（0.102”）
9. 屏蔽：无屏蔽
10. 类型：绕线
11. 等级：符合AEC-Q200认证

三、应用场景

ADL3225V-470MT-TL000电感主要应用于以下领域：

• 汽车电子：此电感符合AEC-Q200标准，非常适合汽车行业的各类应用，如电源管理系统、DC-DC转换器及电机驱动等。
• 消费类电子：在各类家用电器和个人电子设备中，ADL3225V-470MT-TL000可有效缓冲高频噪声并稳定电源。
• 工业控制：在工业应用中的电机控制和功率转换中，提供稳定的电能传输和高效能量管理。
• 通信设备：用于信号滤波和功率调节的场合中，确保信号的可靠传递。

四、产品特点

1. 高效率：低DCR保证了电感的高效率，减少了能量损耗，提高了整体电路的性能。
2. 宽电流范围：额定电流达到500mA，满足了各种功率需求，能够在高负载情况下可靠工作。
3. 耐高温特性：工作温度范围从-40°C到105°C，使其能够在多种环境条件中使用，尤其是在汽车和工业应用中对温度敏感的场合。
4. 紧凑尺寸：小巧的1210封装极大优化了电路设计空间，方便布线和安装，适用于集成化程度高的设备。

五、总结

ADL3225V-470MT-TL000作为一款高质量的功率电感，凭借其高效能、高可靠性和广泛的应用范围，已成为现代电路设计的重要组成部分。它的优秀电气性能和环境适应能力，使其在汽车、消费电子、工业控制和通信设备等领域中占有重要地位。对于需要低电阻和高电流处理能力的设计师而言，选择ADL3225V-470MT-TL000无疑是一个明智的选择。
