BSP52T1G

BSP52T1G 产品概述

1. 产品简介

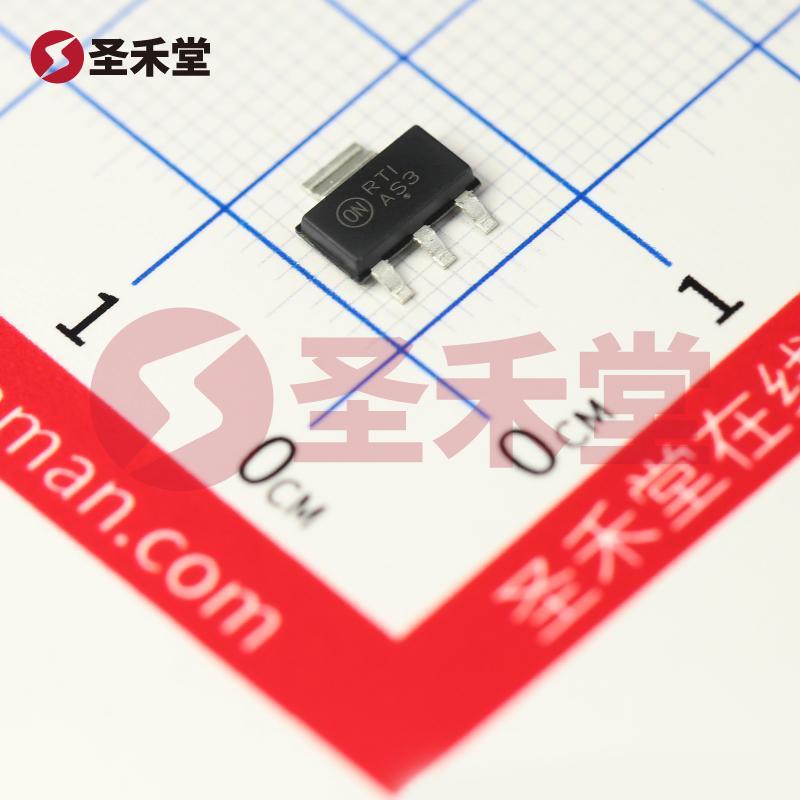

BSP52T1G 是一款由安森美 (ON Semiconductor) 生产的高性能 NPN 达林顿晶体管。它采用了小型化的 SOT-223 封装，专为满足各种高效能应用而设计，尤其适用于需要高电流增益和大电流驱动能力的场合。其额定功率可高达 800mW，工作电压可承受最大 80V，非常适合在高压和低功耗环境中工作。

2. 关键参数

• 类型: NPN 达林顿
• 最大集电极电流 (Ic): 1A
• 最大集射极击穿电压 (Vceo): 80V
• 最大饱和压降 (Vce(sat)): 1.3V @ 500µA，500mA
• 最大集电极截止电流 (Ic(off)): 10µA
• 最小直流电流增益 (hFE): 2000 @ 500mA，10V
• 最大功率消耗: 800mW
• 工作温度范围: -65°C ~ 150°C (TJ)
• 封装类型: SOT-223

3. 应用领域

BSP52T1G 达林顿晶体管的高电流增益和大集电极电流使其适用于多种应用，包括但不限于：

• 开关电源: 可以在电源电路中用作开关器件，能够在较低的输入信号下控制高功率负载。
• 信号放大: 借助其高电流增益特性，适合在音频和射频信号处理电路中作为放大器使用。
• 电机驱动: 可用于电机或其他高电流负载的驱动，用于实现高效的变频驱动和电机控制。
• 继电器或阀门驱动: 在控制电路中，用于驱动继电器和电磁阀，特别适合需要高输入阻抗和增益的情形。

4. 性能特点

BSP52T1G 达林顿管的设计使其具有多个显著的性能优势：

• 高电流增益: 2000 的最低电流增益使得该器件在驱动较大负载时能够降低输入信号的幅度，提高了系统的整体效率。
• 宽工作温度范围: 其工作温度范围从 -65°C 到 150°C，使得 BSP52T1G 在极端环境中仍然可稳定工作，适合航空航天、工业和汽车等领域。
• 低饱和压降: 在高电流情境下，仅有 1.3V 的饱和压降，提升了能效并降低了热量损失，适宜用于需要长时间运行的应用。

5. 设计注意事项

在设计以 BSP52T1G 为核心的电路时，需要注意：

• 热管理: 虽然该器件最大功率为 800mW，但在高功率操作时仍需合理设计散热系统，以避免过热导致器件失效。
• 输入阻抗: 由于达林顿管特有的高输入阻抗特性，确保信号源能够提供足够的驱动能力以保证晶体管有效工作。
• 电源保护: 在高压应用中，设计时要考虑保护电路以防止意外的电流过大或反向电压对器件造成损坏。

6. 结论

综合来看，BSP52T1G 适合于涉及高电流和高效率需求的广泛电子应用。其高电流增益、宽环境适应性和 compact 封装使其在现代电子工程中成为理想的选择。无论是在消费电子、工业设备还是汽车应用中，BSP52T1G 都能提供稳定可靠的性能，助力工程师设计出更高效、更可靠的电子系统。
