MC74HC08ADR2G

MC74HC08ADR2G 产品概述

一、产品简介

MC74HC08ADR2G 是安森美半导体（ON Semiconductor）推出的一款高性能集成电路，用于实现双输入与门逻辑功能。作为 74HC 逻辑系列的一部分，MC74HC08ADR2G 以其高速度、低功耗及宽工作电压范围等特点，广泛应用于数字电路、控制系统以及数据处理领域。

二、基本特性

1. 逻辑类型：该 IC 是一个四通道与门，每个通道有两个输入，能够实现逻辑“与”操作。利用与门的特性，可以根据输入信号的高低电平输出相应的结果，为下一步的逻辑运算提供基础。

2. 电压范围：MC74HC08ADR2G 的供电电压范围为 2V 到 6V，满足多种不同电源设计需求。在这个电压范围内，其工作稳定，外部干扰小，适合在多种应用环境中使用。

3. 低功耗特性：该 IC 的静态电流最大值仅为 1µA，表明其在待机状态下的功耗极低，这使得 MC74HC08ADR2G 特别适合于便携式设备和其它对能耗有严格要求的应用。

4. 输出特性：MC74HC08ADR2G 的输出电流能力为 5.2mA，支持与门逻辑的实际应用。这一输出能力可以确保其在各种负载下都能保持良好的信号传递。

5. 逻辑电平：其逻辑电平的定义为低电平在 0.5V 至 1.8V 之间，高电平在 1.5V 至 4.2V 之间。符合这些标准的输入信号能被可靠地处理，从而确保运算的准确性和稳定性。

6. 传播延迟时间：MC74HC08ADR2G 在 6V 供电，负载电容为 50pF 时，最大传播延迟为 13ns。快速的传播延迟时间使得该 IC 多用于数据传输和高速逻辑计算的场景。

7. 工作温度范围：该器件可以在极端的温度条件下工作，温度范围为 -55°C 至 125°C。这一特性使得 MC74HC08ADR2G 能够在恶劣的工业环境或者军事应用的严苛条件下稳定运行。

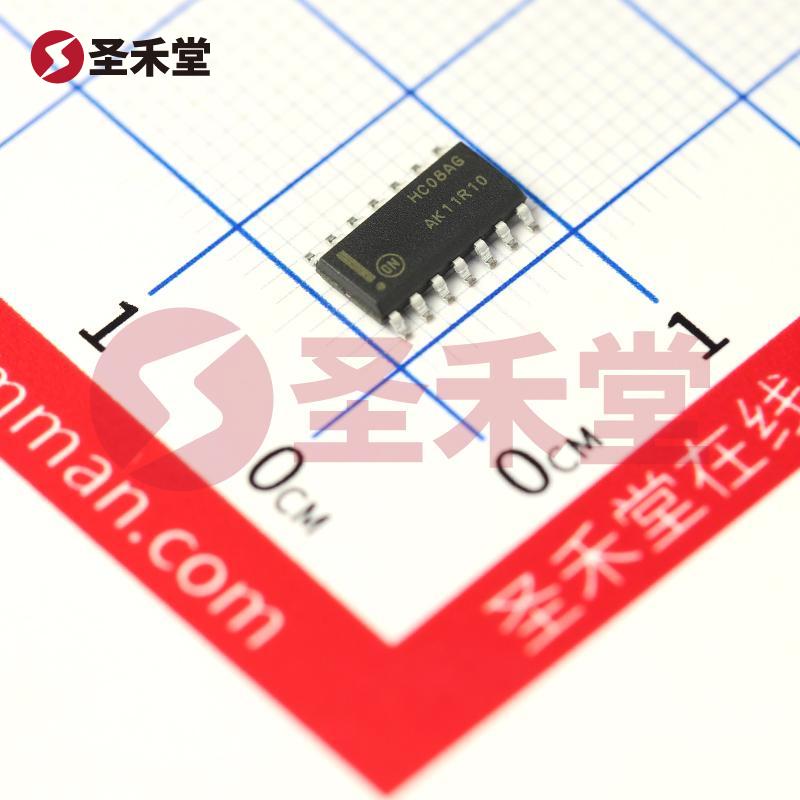

8. 封装与安装：MC74HC08ADR2G 采用 14-SOIC 表面贴装型封装，具有良好的散热性能和适合自动化贴装的优势。该封装类型广泛应用于各类电子电路设计。

三、应用领域

由于 MC74HC08ADR2G 具备高性能和低功耗特性，该 IC 被广泛应用于不同的领域，包括但不限于：

• 消费电子：如电视机、音响设备的控制系统。
• 工业自动化：用于传感器、执行器的信号处理与整合。
• 汽车电子：在汽车控制单元中，参与各类信号逻辑运算。
• 通信系统：应用于数据传输链路及通信协议转换。
• 计算机技术：在微处理器的控制逻辑中，提供基本的逻辑运算支持。

四、总结

MC74HC08ADR2G 集成电路凭借其优秀的性能特性、低功耗和广泛的工作温度范围而成为数字电子设计中的热门选择。无论是在消费电子还是工业自动化领域，该 IC 都能提供可靠的逻辑运算支持，是许多电子设计工程的理想选择。设计师在选用元器件时，MC74HC08ADR2G 将是一个值得考虑的优秀产品。
