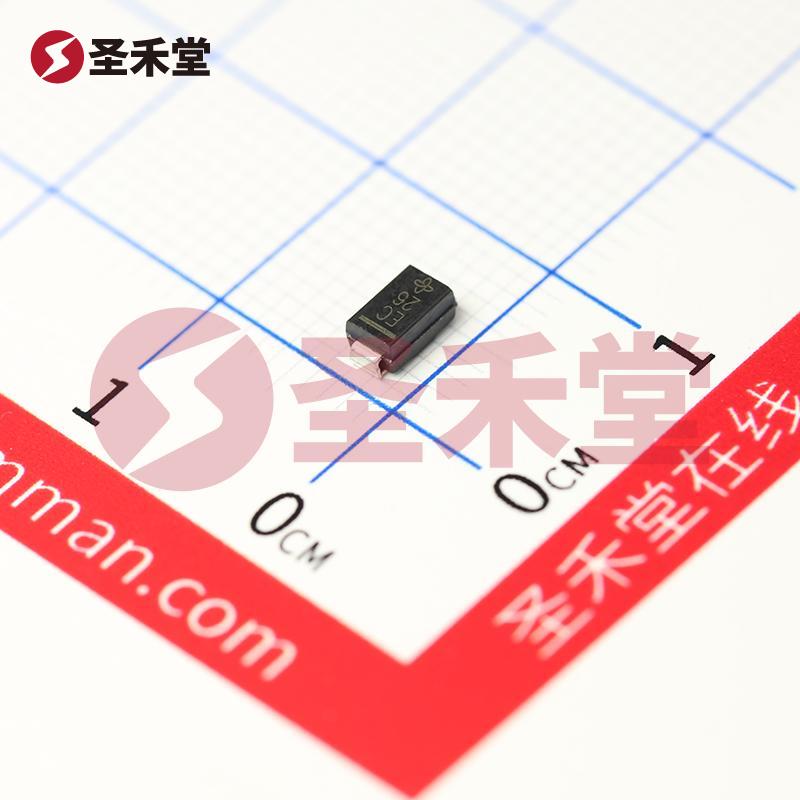

ES1C-E3/61T

产品概述：ES1C-E3/61T

产品名称：ES1C-E3/61T
品牌：VISHAY（威世）
封装：DO-214AC（SMA）
安装类型：表面贴装型
类型：快恢复二极管

ES1C-E3/61T是VISHAY公司生产的一款高效率、快速恢复类型的二极管，专为满足各种电子应用的需求而设计。它的外围特性和性能参数使其成为电源转换、整流和高频应用的理想选择。以下将详细介绍其主要技术参数及应用场景。

主要技术参数

1. 电压和电流特性：

   • 最大直流反向电压（Vr）：150V
   • 平均整流电流（Io）：1A
   • 正向电压（Vf）：920mV @ 1A
   • 反向泄漏电流：在150V时为5µA

2. 恢复特性：

   • 反向恢复时间（trr）：25ns，这一快速响应时间使得该器件适用于高频率应用。
   • 反向恢复电流（对于大于200mA Io的应用）：相对较低的研发时间和泄漏电流确保了在快速切换情况下的高效率。

3. 电容特性：

   • 在不同的直流电压（Vr）和频率（F）下，电容值为10pF @ 4V，1MHz。该低值电容特性适合用于高频场合，减少信号失真与干扰。

4. 环境适应性：

   • 工作温度范围：-55°C至150°C，广泛的温度适用范围使得该二极管在极端环境下也能稳定工作，非常适合工业、汽车、航空及其他要求严苛的应用。

5. 封装：

   • DO-214AC（SMA）表面贴装类型，适合现代PCB设计，相较于传统DIP封装可以减少空间占用，提高电路密度和性能。

应用场景

ES1C-E3/61T的设计使其广泛适用于以下几个领域：

1. 电源管理：

   • 适用于开关电源、电源适配器和电池充电器等电源变换器，在整流和高频开关操作过程中提供高效的整流功能，最大限度地降低功耗和热量。

2. 逆变器与变频器：

   • 在逆变器、电动机驱动以及变频器系统中，ES1C-E3/61T能够处理高达1A的负载，同时维持低正向电压，这使得它在频繁的开关条件下表现稳定。

3. 汽车电子：

   • 该元器件符合汽车行业的高温和高电压耐受标准，适用于车载电源管理系统、LED驱动电源及保护电路中，满足其可靠性和稳定性。

4. 通信设备：

   • 在通信基站、信号处理线路中，快速恢复特性及低电容确保了信号的完整性和传输质量，适合高频信号转换需求。

5. 工业控制和自动化：

   • 在工业控制器、PLC、传感器及执行器等设备中，提供低功耗的整流解决方案，确保设备在高效运行的同时具备良好的耐环境性能。

总结

综上所述，ES1C-E3/61T是一款高性能、可靠性强、适应性广的快速恢复二极管，凭借其卓越的电气特性和环境适应性，该元件非常适合现代电子产品中对性能和效率的严格要求。无论是在电源设计、汽车电子，还是在通信和工业控制领域，都能发挥其独特的优势，为设计工程师带来更高的设计灵活性和更低的系统总成本。
