SN74LV4053APWR

SN74LV4053APWR 产品概述

一、简介

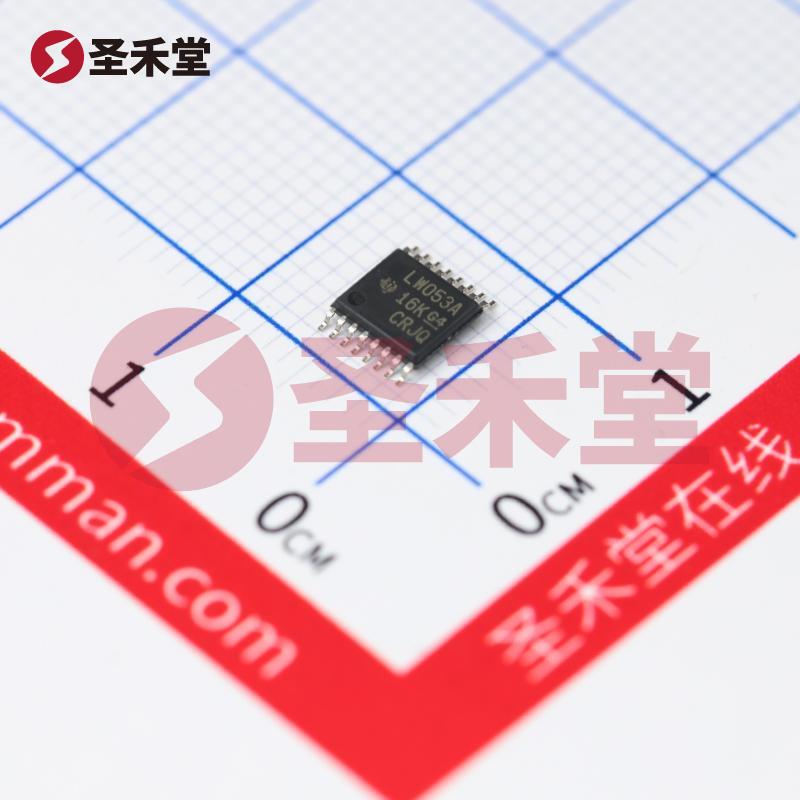

SN74LV4053APWR 是一款高性能的多路复用开关，由德州仪器 (Texas Instruments) 生产，属于 74LV 系列。该器件采用 16-TSSOP 封装，专为低电压、高速应用设计，适合多种通信、音频和信号处理场合。其主要功能是通过选择控制信号，将多个输入信号中的一个通过开关连接至输出，从而实现数据的多路复用和解复用。

二、主要特性

1. 开关电路类型: 该器件具有单刀双掷 (SPDT) 开关的功能，支持灵活的数据路由选择。
2. 多路复用能力: SN74LV4053APWR 可以将三组信号进行 2：1 多路复用处理，非常适合需要低延迟和高频率传输的应用场合。
3. 导通电阻: 最大导通电阻为 75 欧姆，确保信号损耗最低，适合高保真音频和射频应用。
4. 电压范围: 器件供电电压范围为 2V 至 5.5V，极大地增加了其适用的电源，满足现代低电压电路的需求。
5. 开关时间: 开关时间（Ton 和 Toff）均为 14ns，提供了快速切换性能，适用于高速信号的传输。
6. 带宽: -3dB 带宽达 50MHz，能够支持高频信号的传输，确保满足多种数据速率要求。
7. 通道电容: 关断状态下的沟道电容值分别为 0.5pF（输入）和 8.2pF（输出），有助于减少信号失真和增强切换效率。
8. 电流泄漏: 最大漏电流 (IS(off)) 仅为 100nA，保证了在非工作状态下的低功耗。
9. 串扰特性: 设备在 1MHz 下的串扰达到 -45dB，有效减少信号间的干扰。
10. 工作温度范围: 该器件可在-40°C 至 85°C 的环境温度下稳定工作，满足工业级别的使用需求。
11. 封装及安装: 采取表面贴装型 (SMD) 封装设计，适合多种印刷电路板（PCB）应用，便于自动化焊接。

三、应用场景

SN74LV4053APWR 广泛应用于需要高速度和高精度的信号切换、数据路由和逻辑切换等领域。以下是一些具体的应用场景：

1. 音频设备: 在音频处理器中用作信号选择开关，以实现不同输入信号的快速切换，确保音频信号的质量和稳定性。
2. 通信设备: 在无线通信模块中，用于实现多个信号源的选择，以提高信号传输的效率并减少干扰。
3. 传感器应用: 通过该器件可将多个传感器的输出信号选择性地传输至微控制器，优化传感器数据读取的过程。
4. 视频信号切换: 用于视频处理电路中，支持多个视频信号的选择，适合用于监控、广播和视频会议等应用。
5. 测试和测量设备: 在测试设备中，提供对不同测试通道的选择，确保测试过程中的灵活性和可靠性。

四、总结

SN74LV4053APWR 是一款功能强大的多路复用开关，凭借其优异的性能指标和广泛的应用能力，成为电子设计工程师在多种高要求应用中不可或缺的选择。德州仪器提供的高质量保证和持续的技术支持，也为用户的设计奠定了良好的基础。凭借其资源高效、性能卓越，SN74LV4053APWR 是实现现代电子科技各种应用的理想工具。
