MC74ACT244DWR2G

MC74ACT244DWR2G 产品概述

一、基本信息

MC74ACT244DWR2G 是由安森美（ON Semiconductor）制造的一款高性能缓冲器/驱动器，具有非反向逻辑类型。此器件被广泛应用于各种数字电路中，特别是需要进行信号隔离与驱动的场合。它具备良好的电气特性和温度稳定性，适用于绝大多数工业及消费电子产品。

二、产品特性

1. 逻辑类型与功能：

   • MC74ACT244DWR2G 是一种缓冲器，即它将输入信号增强并维护其逻辑关系。其非反向特性确保输入信号的逻辑状态得以忠实保持，以致于输出不发生任何反向变化。
   • 此器件包含两个独立的四位缓冲器，可用于多种并行信号的增强和驱动。

2. 输出特点：

   • 该器件的输出设计为三态（Tri-state），可允许多个器件共享同一数据总线，提高系统灵活性并减少干扰。
   • 输出驱动能力强，在提供24mA电流输出时，维持良好的输出逻辑状态，能够驱动多种负载，符合灵活性的要求。

3. 供电与功耗：

   • MC74ACT244DWR2G 的工作电压范围在4.5V到5.5V之间，极大地方便了与其他低电压数字电路的集成，特别是在便携式设备和低功耗应用中非常有用。
   • 由于其高效的设计，该器件在正常工作条件下具有较低的功耗，能够满足现代电子系统对能效的要求。

4. 温度范围：

   • 工作温度范围为-40°C 至 85°C，使其能够在严苛的环境条件下稳定运行。这一特性使得它尤其适用于汽车、工业设备和消费类电子产品等高温或低温环境中。

5. 封装与安装类型：

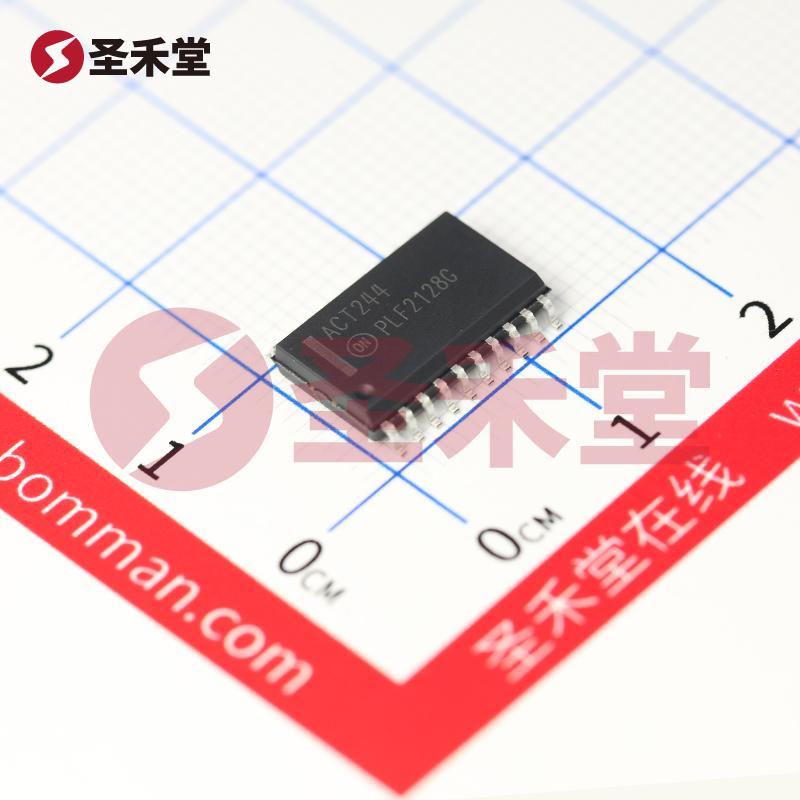

   • MC74ACT244DWR2G 采用20-SOIC（Small Outline Integrated Circuit）封装，尺寸为0.295寸（约7.50mm 宽）。这种封装类型为表面贴装型（SMD），能有效支持现代电子电路的小型化设计，并能够提高生产效率和降低安装成本。

三、应用场景

MC74ACT244DWR2G广泛应用于以下场景：

1. 通信设备：在网络设备或数据通信接口中使用，此器件能够通过增强信号，确保数据传输的完整性与稳定性。

2. 汽车电子：凭借其宽广的工作温度范围，MC74ACT244DWR2G 可作为汽车控制系统中信号的缓冲器，保证在极端温度条件下的可靠性。

3. 工业控制系统：能有效地将来自传感器和执行器的信号进行增强，从而实现更高效的信息传递和处理。

4. 消费电子：在电视机、音响等消费电子产品中起到驱动和级联功能，成功满足了高性能与低功耗的要求。

四、总结

MC74ACT244DWR2G 以其卓越的电气特性和出色的工作可靠性，在各种应用领域中展现出非凡的性能。无论是在高速数据传输、信号隔离还是提升驱动能力等场景下，该器件都是一种极具竞争力的选择。其稳健的设计、绝佳的温度适应性和灵活的安装方式，使其成为电子设计工程师们构建现代电子系统中不可或缺的组件之一。
