ZXMP6A17DN8TA

ZXMP6A17DN8TA 产品概述

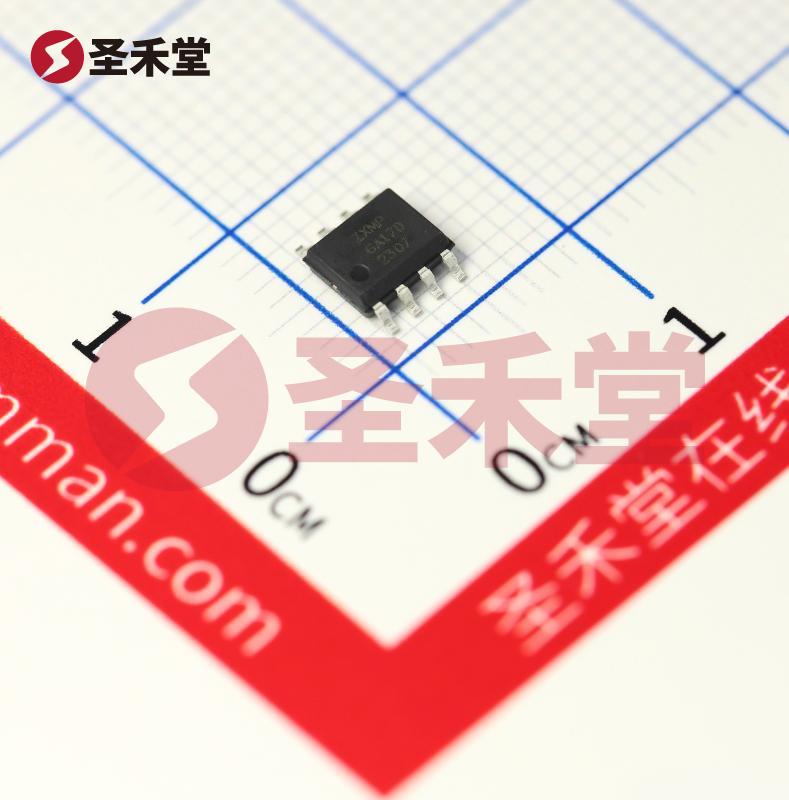

ZXMP6A17DN8TA 是一款高性能的双 P 沟道场效应管（MOSFET），由 Diodes Incorporated（美台半导体）制造，主要应用于各种电子设备的开关和放大功能中。该器件采用表面贴装型（SMD）封装，方便与现代电路板设计的兼容，尤其是在空间有限、高密度组装的场合表现尤为出色。其 SO-8 封装不仅优化了散热性能，还提高了电路的集成度。

主要特性

1. 电气性能:

   • 最大漏极电流（Id）: ZXMP6A17DN8TA 在额定条件下，能够承受最高 2.7A 的连续漏极电流，适用于对电流需求较高的应用。
   • 漏源电压（Vdss）: 器件的漏源电压高达 60V，使其能够在多种电压环境中稳定工作。
   • 导通电阻: 在 2.3A 和 10V 的条件下，其最大导通电阻仅为 125 毫欧，保证了高效的功率传输，减少了热损耗。

2. 开关特性:

   • 输入电容（Ciss）: 该产品在 30V 时的输入电容为 637pF，提供了良好的开关响应，适合高频 PWM 驱动应用。
   • 栅极电荷（Qg）: 在 10V 的栅极驱动下，栅极电荷最大值为 17.7nC，表示该器件具有较低的驱动功耗，有助于提升整个电路的效率。

3. 开关阈值电压（Vgs(th)）: 该器件的栅极阈值电压最大值为 1V（在 250µA 下测量），此特性使得 ZXMP6A17DN8TA 可以与低电压逻辑电平兼容，适用于控制信号的直接驱动。

4. 工作温度范围: 该 MOSFET 的工作温度范围为 -55°C 到 150°C，使其在极端环境下仍能稳定运行，适合在汽车电子、工业控制和消费电子等领域的多种应用。

5. 功率处理能力: ZXMP6A17DN8TA 具有 1.81W 的最大功率处理能力，可以在各种常见的负载条件下可靠工作。

应用场景

ZXMP6A17DN8TA 的设计使其非常适合多种应用，例如：

• 电源管理: 作为开关元件在 DC-DC 转换器、LED 驱动和电源开关电路中发挥关键作用。
• 电机驱动: 由于其高漏极电流和低导通电阻，适合在电机驱动中实现高效能的开关控制。
• 逻辑电平应用: 由于低阈值电压，ZXMP6A17DN8TA 可以直接与 3.3V 或 5V 的逻辑电平结合，在微控制器的驱动电路中发挥重要作用。

结论

总体而言，ZXMP6A17DN8TA 是一款性能优异的双 P 沟道 MOSFET，凭借其良好的电气特性和宽广的应用范围，适合多种对高效能和可靠性的需求场合。无论是在电源管理、电机驱动，还是更广泛的自动化和控制系统中，该元件都能够提供可靠的解决方案，为现代电气和电子设计提供强大的支持。
