ZXMN6A09KTC

ZXMN6A09KTC 产品概述

一、产品简介

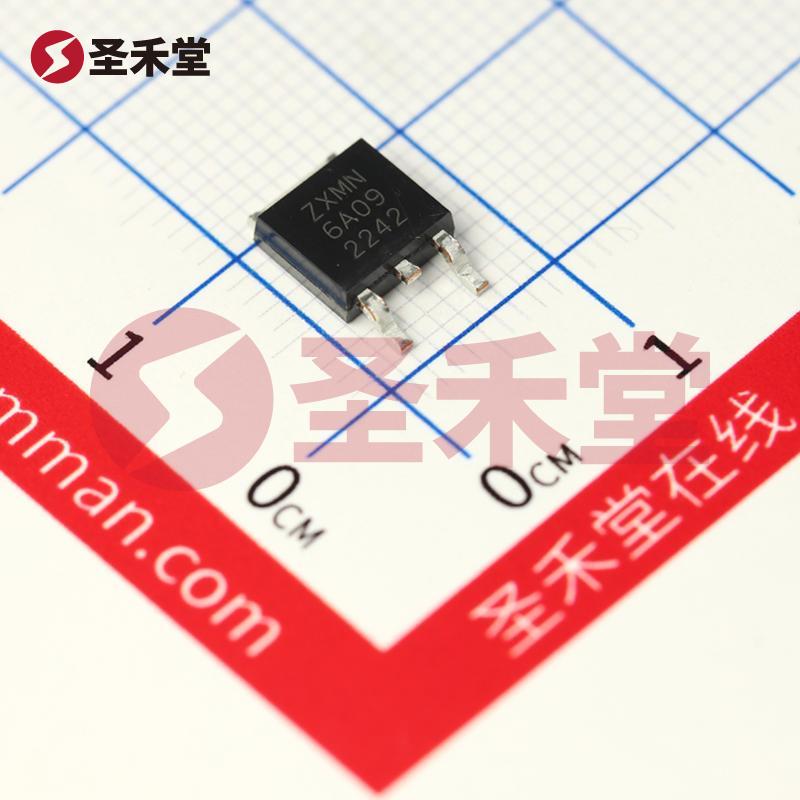

ZXMN6A09KTC 是一款由美国美台（Diodes Incorporated）制造的高性能 N 通道绝缘栅场效应管（MOSFET），专门设计用于开关和放大电路中。该产品采用 TO-252 封装形式，适用于表面贴装的应用，具有优异的电气性能和工作可靠性。ZXMN6A09KTC 的设计旨在满足现代电子设备对效率、功耗和尺寸的严格要求。

二、主要参数

1. 电流及电压特性:

   • 连续漏极电流（Id）: 在 25°C 环境下，ZXMN6A09KTC 可以承受高达 7.7A 的连续漏电流，确保其在各种负载条件下的稳定性。
   • 漏源电压（Vdss）: 该 MOSFET 能够在最高 60V 的电压条件下安全运行，适用于大多数低电压和中电压应用。

2. 导通电阻及栅极电压:

   • 在 10V 的栅极驱动电压下，ZXMN6A09KTC 的最大导通电阻（Rds(on)）为 40 毫欧，确保低功耗损耗和高效能，特别适合于需要快速开关的应用场景。
   • 栅极源阈值电压（Vgs(th)）最大值为 3V，意味着在较低的栅压下即能驱动 MOSFET 导通，提升了电路的设计灵活性。

3. 功率耗散及工作温度:

   • 最大功率耗散为 2.15W（在环境温度 Ta 下），使得该器件能够处理高功率应用，同时保持较低的温升。
   • 工作温度范围广 (-55°C ~ 150°C)，适合各类严苛环境下的应用，有效增加了产品的适用性。

4. 电荷特性与电容:

   • 栅极电荷（Qg）最大值为 29nC（在 10V Vgs 下），较低的栅源电荷使得驱动电路设计更加简单高效。
   • 输入电容（Ciss）在 30V 下的最大值为 1426pF，便于快速开关，对于高频应用非常有效。

三、应用领域

ZXMN6A09KTC 适合于多种应用场景，包括但不限于：

• DC-DC 转换器: 通过优化开关损耗，提高转换效率，是这款 MOSFET 的理想选择。
• 电机驱动: 在电机驱动应用中，其低 Rds(on) 和高电流能力可有效权衡性能和热管理。
• 功率管理: 在各种电源管理电路中使用，能够有效提升电源的总体效率。
• 信号放大: 作为开关放大器，ZXMN6A09KTC 可用于 audio 或 RF 应用中，提供信号的可靠传输。

四、总结

ZXMN6A09KTC 是一款集高性能、宽温范围、出色的功率管理和可靠性于一身的 N 通道 MOSFET，适用于多种电子应用。凭借其先进的设计和卓越的电气特性，该产品能够满足当今市场日益增长的技术需求，特别是在提高能效和保持较小尺寸方面，具有良好的市场前景和应用价值。无论是在家电、通讯设备，还是工业控制等领域，ZXMN6A09KTC 均展现出强劲的竞争力，成为设计工程师的理想选择。
