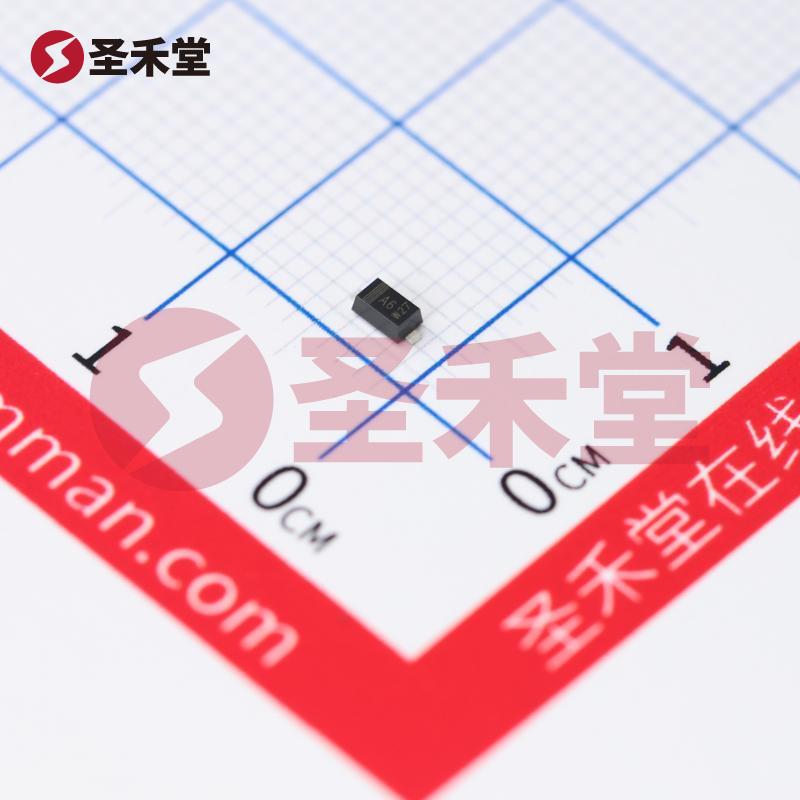

PMEG2020EH,115

产品概述：PMEG2020EH,115

1. 介绍

PMEG2020EH,115 是一款由 Nexperia（安世）生产的高性能肖特基二极管，专为高效能电源管理和快速整流应用而设计。这款二极管在其小型 SOD-123F 封装中提供出色的电气性能，非常适合现代电子设备的需求。

2. 基础参数

• 直流反向耐压（Vr）：产品的最大直流反向耐压为 20V，这意味着 PMEG2020EH,115 能够在较高的逆电压条件下稳定操作，适合多种电源电路。
• 平均整流电流（Io）：该二极管的平均整流电流为 2A，确保在持续工作时能够处理相当的负载电流，适用于中小功率应用。
• 正向压降（Vf）：在 2A 的条件下，其正向压降仅为 525mV，这一低电压特性有助于提升整体能效，减少功率损耗。
• 反向泄漏电流：在 20V 的条件下，反向泄漏电流约为 200µA，显示出其在感应逆电压时表现出良好的隔离特性。
• 频率特性：该二极管具有快速恢复特性，恢复时间 ≤ 500ns，适合高频率应用，如开关电源和开关调制器。
• 电容特性：在测量条件下（5V，1MHz），其电容值为 60pF，意味着它的额外电容效应较小，有利于高频应用。

3. 应用场景

PMEG2020EH,115 的设计使其适用于多个应用领域，包括：

• 开关电源：因其低压降和快速恢复特性，特别适合用于高效率开关电源中，降低功耗和提升能效。
• 整流电路：在全桥整流和半桥整流电路中表现出色，能够有效转换交流电源为直流电源。
• 逆向保护电路：在电源线路中作为保护元件，防止逆向连接电池或电源导致的损坏。
• 电池管理系统：在电池充电和放电过程中的电流整流，提升电源转换效率。
• LED驱动电路：为高功率 LED 提供整流效率，维护稳定的亮度输出。

4. 封装与安装

PMEG2020EH,115 采用 SOD-123F 封装，这是市场上常见的表面贴装元件形态，方便生产线的自动化安装。其小巧的尺寸节省了电路板空间，为设计者提供了更多的灵活性。在贴装过程中，可以确保良好的热管理和电气连接，使其在较高工作温度下（最大结温为 150°C）依然保持稳定性能。

5. 性能与优势

这款二极管的几个核心优势包括：

• 高能效：得益于其低正向压降，能够显著降低功率损耗，有效提高电源整体效率。
• 可靠性：兼具良好的耐压及耐热性能，保证其在恶劣工作环境下的可靠性。
• 便捷性：SOD-123F 封装的选择，不仅便利了安装，同时优化了整体系统设计的紧凑性。

6. 结语

PMEG2020EH,115 是一款适用于现代电子设计的高效能肖特基二极管，其卓越的电气性能和灵活的应用场景使其在多种电源管理解决方案中占据重要地位。通过提供低排行的热量和高效的整流能力，PMEG2020EH,115 必将为未来电子设备的发展带来积极的推动作用。
