LM5106MM/NOPB

LM5106MM/NOPB 产品概述

LM5106MM/NOPB 是德州仪器（TI）推出的一款高性能栅极驱动器，特别设计用于半桥配置应用。该驱动器适用于现代功率管理系统，能有效驱动 N 沟道 MOSFET，从而实现高效的电源转换、马达控制和其他高频开关应用。LM5106 对于需要提高效率及兼容高压算法的应用场合表现出色。

核心特性

1. 驱动配置：LM5106MM/NOPB 采用半桥驱动设计，适合于两块 N 沟道 MOSFET 的配合，使得它广泛应用于 DC-DC 转换器、音频功放、以及电机驱动等领域。

2. 供电电压范围：该驱动器的供电电压范围为 8V 至 14V，这意味着其可以在较低的电压下稳定工作，并适应大多数常见的电子设备需求。

3. 逻辑电压的兼容性：其逻辑电压的输入阈值分别为 VIL = 0.8V 和 VIH = 2.2V，提供了多种逻辑电平兼容性，使其能够与不同类型的微控制器或者数字信号处理器相连接。

4. 峰值输出电流：LM5106MM/NOPB 的峰值输出电流为 1.2A（下拉）和 1.8A（上拉），能够快速充放电栅极电容，从而确保 MOSFET 的快速开关，降低开关损耗。

5. 高速开关时间：在典型情况下，开关上升时间为 15ns，下降时间为 10ns，这使得其适合于高频应用，进而提升整体系统的工作效率。

6. 高压自举能力：高压侧最大自举电压可达 118V，支持高压条件下的操作，拓宽了其在高压电源等应用领域的适用范围。

7. 环境适应性：其工作温度范围为 -40°C 至 125°C，保证了在极端环境下的可靠性，非常适合汽车电子和工业设备等对温度敏感的应用。

封装及安装

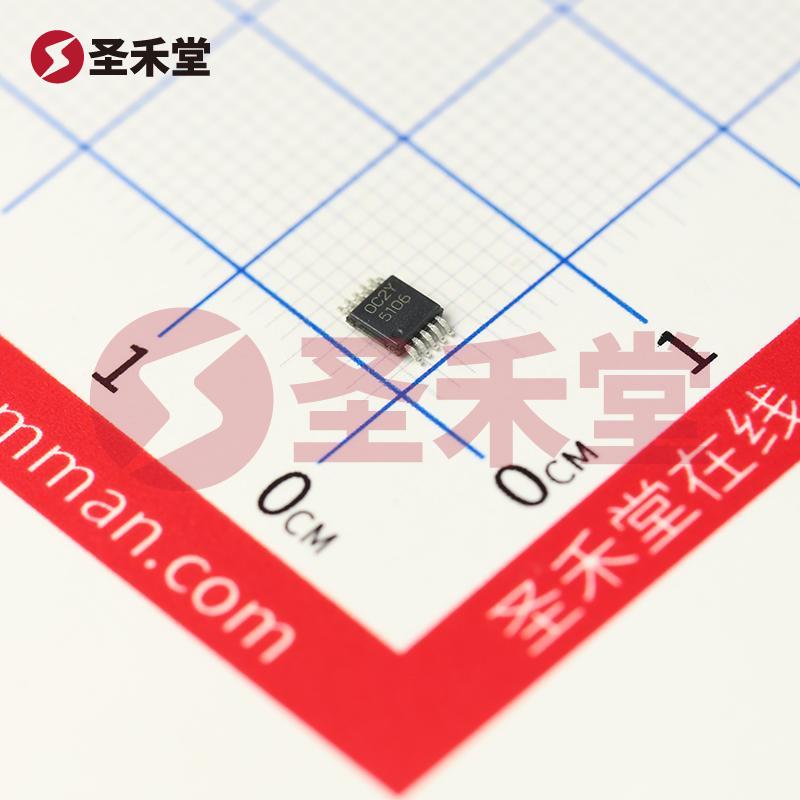

LM5106MM/NOPB 采用VSSOP-10封装，这一紧凑型表面贴装封装有助于节省电路板空间，并适于自动化生产线的处理。封装设计考虑了热管理与空间利用，使得其在高密度的电子设计中仍能保持良好的散热特性。

应用场景

LM5106MM/NOPB 在多个领域中均有广泛的应用。以下是一些典型应用场景：

• DC-DC 转换器：在变换模块中，LM5106 驱动器可以高效控制 MOSFET，提升转换效率。
• 电机控制：在电动机驱动电路中，LM5106 能快速切换电流方向，提供对电机高效的控制。
• 音频放大器：高效且低失真的驱动特性使其适合在音频功放中应用，提升音质表现。

结论

LM5106MM/NOPB 是一款功能全面、性能卓越的栅极驱动器，能够有效解决现代电子设备在功率管理中的诸多挑战。其兼容多种电压及逻辑环境、出色的开关速度和宽广的工作温度范围，使其成为业界的优选产品。凭借其高峰值电流输出和出色的高压能力，LM5106MM/NOPB 非常适合广泛的应用需求，成为高效电源管理解决方案中的关键组件。无论是汽车电子、消费电子，还是工业自动化，LM5106MM/NOPB 都展示出了极高的应用价值。
