SN74LV125APWR 产品概述
一、概述
SN74LV125APWR 是德州仪器(TI)推出的一款四通道非反向缓冲器，具有三态输出功能，适用于多种数字电路中的信号缓冲和隔离。该器件的高效性能和广泛的工作电压范围使其成为设计中常用的基础逻辑组件。
二、主要特点
逻辑类型：SN74LV125APWR 是一种非反向缓冲器，专为提高信号传输及稳定性而设计。具有四个独立逻辑通道，能够在一个封装中实现多路信号的处理需求。
三态输出：该器件具备三态输出功能，允许用户控制输出状态为高、低或高阻态（高阻抗）。这一特性在需要多个逻辑元件共享同一总线时特别有用，可以有效避免信号冲突并简化设计。
电流与电压特性：输出电流为16mA，无论是在高电平或低电平情况下，均能提供足够的驱动能力，保证信号的清晰度和完整性。在电源电压范围为2V到5.5V内，SN74LV125APWR 能够稳定工作，适应多种电源设计。
工作温度范围：该器件的工作温度范围从-40°C到125°C，使其在极端环境下仍能稳定运行，适合于汽车电子、工业控制和其他恶劣条件下的应用。

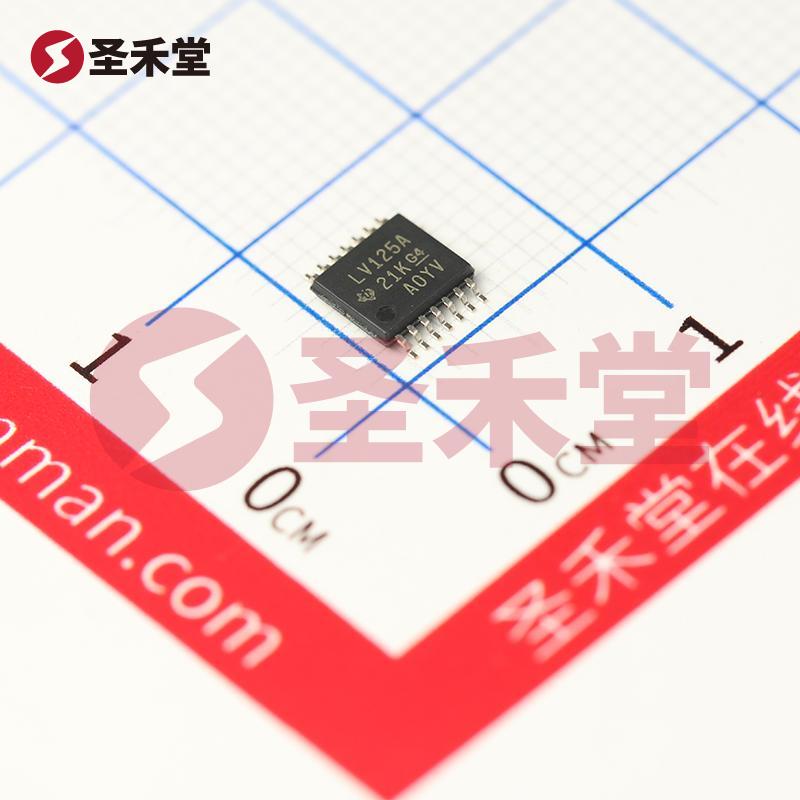

封装：SN74LV125APWR 采用14-TSSOP表面贴装封装，这种紧凑型封装设计在占用较少空间的同时，提高了电路设计的灵活性。
三、应用场景
SN74LV125APWR 的设计使其广泛应用于各种数字电路中，包括但不限于：
数据总线驱动：在多项设计中，多个组件需要共享同一数据总线，使用SN74LV125APWR的三态输出可以有效地管理这些信号，防止冲突。
信号隔离：可以将不同电路部分之间的信号有效隔离，以避免相互干扰，同时提升稳定性。
电平转换：在一些设计中，需要将不同电压等级之间的信号进行处理，SN74LV125APWR能够在多达5.5V的宽电压范围内稳定工作，适用于5V和3.3V系统间的转换。
消费电子：由于其优越的性能，该器件可以被广泛应用于消费电子产品中，如电视、音响、计算机周边设备等。
四、设计考虑
在使用SN74LV125APWR时，设计师应注意以下几点：
电源电压的选择：确保电源电压在2V至5.5V的范围内，以保证器件的稳定性和性能。
信号完整性：合理布局PCB，尽量减少信号路径上的干扰，保持良好的地回流路径，以提高信号的干净度。
工作温度：在极端环境下应用（如-40°C至125°C），设计师应该确保额外的热管理或保护措施来提升器件的可靠性。
三态控制：正确控制驱动器的使能/禁用状态，以避免信号冲突并确保正常工作。
五、结论
总体而言，SN74LV125APWR是一个功能强大且灵活的逻辑缓冲器，凭借其四通道输出、三态特性和宽工作电压范围，适合多种电子设计应用。在现代数字电路中，这一器件是实现高性能信号处理的重要工具，支持工程师在设计上实现更高的功能密度和灵活性。无论是在消费电子还是工业控制领域，此器件都能大幅提升系统的集成度与响应速度，是每位设计师不得不考虑的重要选择。
