TN2010H-6T

产品概述：TN2010H-6T

一、产品简介

TN2010H-6T是一款高性能的灵敏栅极晶闸管（SCR），由意法半导体（STMicroelectronics）制造。该元件广泛应用于电压和电流控制要求严格的工业和消费电子领域，尤其适用于电力转换、调光控制和电机驱动等场景。

二、主要参数

• **断态电压（Vdr）：**600V
• **栅极触发电压（Vgt）：**最大1.3V
• **栅极触发电流（Igt）：**最大10mA
• **通态电压（Vtm）：**最大1.6V
• **通态电流（It (AV)：**最大12.7A
• **通态 RMS 电流（It (RMS)：**最大20A
• **保持电流（Ih）：**最大40mA
• **断态电流（最大值）：**5µA
• **非重复浪涌电流（Itsm）：**50Hz和60Hz下分别为197A和180A
• 工作温度范围：-40°C至150°C（结温TJ）
• **安装类型：**通孔

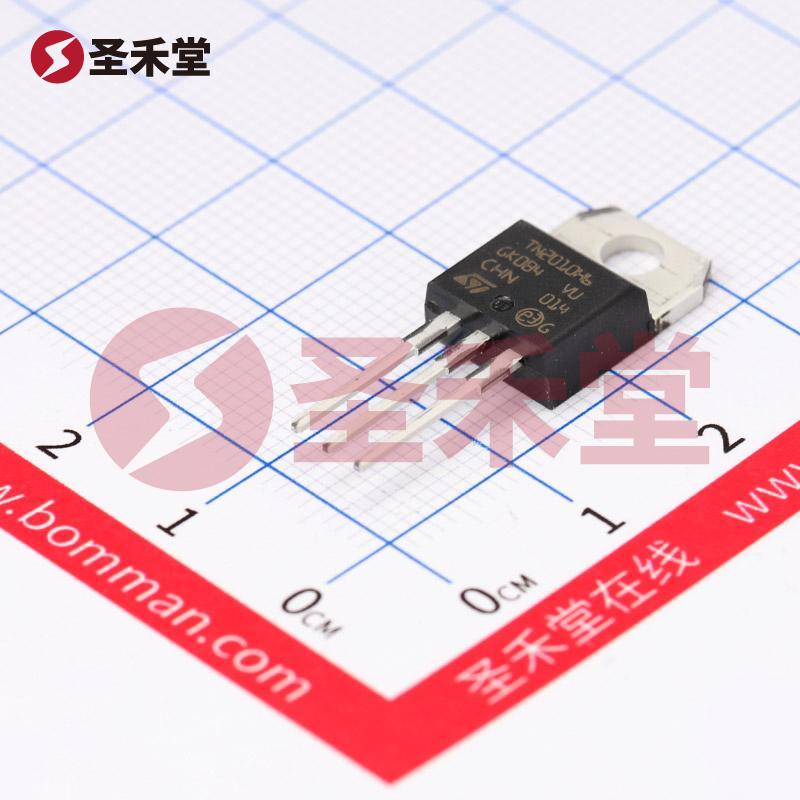

• **封装类型：**TO-220AB

三、性能特点

作为一款灵敏栅极SCR，TN2010H-6T具有以下显著优势：

1. 高电压和电流承受能力：其最高可承受600V的断态电压和最大20A的RMS通态电流，能够满足多种高功率应用的要求。
2. 灵敏栅极触发：其栅极触发电流最大值为10mA，确保在低电流下即可实现ON-OFF切换，适合于多种低控制电流的电子电路。
3. 良好的热稳定性：支持的工作温度范围广泛，适用于不同的工作环境，极大地提升了其可靠性和适用性。
4. 低功耗特性：断态漏电流小于5µA，能够有效降低静态功耗，对节能讲求的设计具有重要意义。

四、应用场景

TN2010H-6T适合多种电子电路和系统，其主要应用包括：

• 电源开关：在电源电路中提供高效的开关控制功能，特别是需要调光或调速控制的场合，如照明控制和风扇调速。
• 电机控制：在电动机的启动、制动或速控场景中，用于实现较为精准且响应迅速的控制。
• 整流电路：在电源整流中用于二极管或其他元器件的替代，能够提高电路的功率密度和效率。
• 交流负载控制：在需要控制交流负载的情况下，如加热器、家用电器等，TN2010H-6T能够提供稳定可靠的支撑。

五、封装与安装

TN2010H-6T采用TO-220AB封装，具有方便的通孔安装形式，适合各种PCB布局。其良好的散热性能使得在高功率应用中能够维持较低的工作温度，延长器件的使用寿命。

六、结论

TN2010H-6T是意法半导体推出的一款高可靠性、性能优越的灵敏栅极晶闸管。凭借其优异的电气参数和广泛的应用前景，TN2010H-6T对于需要高效、稳定的电流控制的电子设备而言，是一个理想的选择。无论是在工业设备、消费电子还是在其他电力电子应用中，该产品都展现出其杰出的性能与可靠性，满足现代电子设计的需求。
