型号:

STW34N65M5

品牌:ST(意法半导体)
封装:TO-247-3
批次:20+
包装:管装
重量:-
其他:

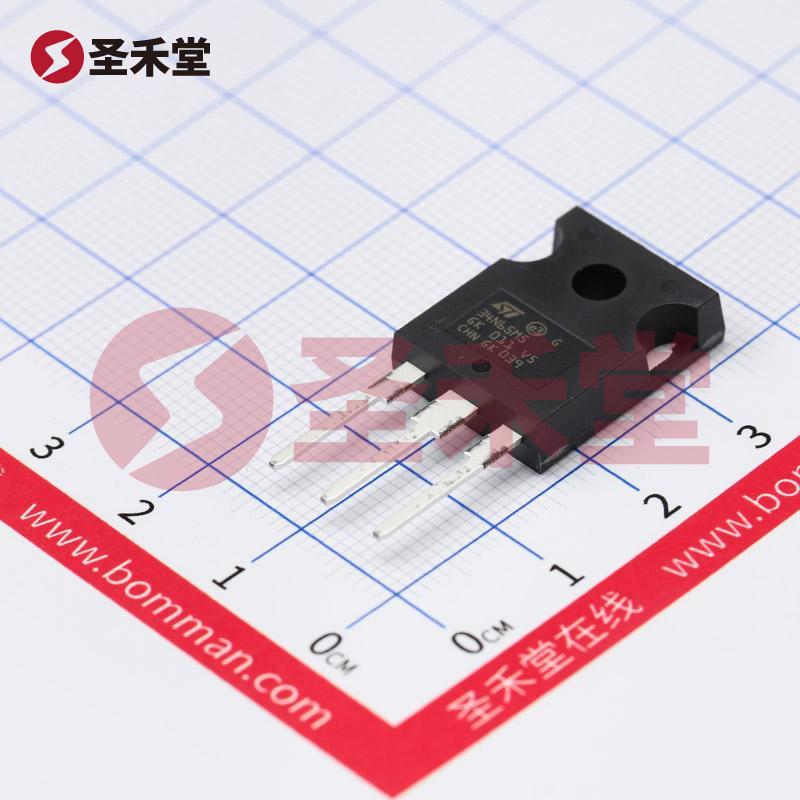

STW34N65M5 产品实物图片
STW34N65M5 一小时发货
描述:场效应管(MOSFET) 190W 650V 28A 1个N沟道 TO-247-3
库存数量
库存:
8
(起订量: 1, 增量: 1
最小包:600
商品单价
梯度内地(含税)
1+
17
600+
16.5
优惠券
券满50015
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)650V
连续漏极电流(Id)28A
导通电阻(RDS(on)@Vgs,Id)90mΩ@10V,14A
功率(Pd)190W
阈值电压(Vgs(th)@Id)5V@250uA
栅极电荷(Qg@Vgs)62.5nC@10V
输入电容(Ciss@Vds)2.7nF@100V
反向传输电容(Crss@Vds)6.3pF@100V

STW34N65M5 产品概述

基本信息与功能

STW34N65M5 是一款由意法半导体(STMicroelectronics)制造的高性能 N 通道 MOSFET,这款器件特别设计用于高电压和高电流应用,适用于开关电源、逆变器和其他需要高度可靠性的电力电子设备。它的额定漏源电压(Vdss)为650V,极大地扩展了其应用范围,使其适合多种高压工作环境。

主要参数

该 MOSFET 具有以下关键参数:

  • 漏源电压(Vdss): 650V
  • 连续漏极电流(Id): 28A(在封装温度 Tc 下测试)
  • 驱动电压(Vgs): 最大 Rds On 时为 10V
  • 导通电阻(Rds On): 在 10V 驱动电压下,14A 电流时最大值为 110 毫欧
  • 栅极阈值电压(Vgs(th)): 最大值 5V @ 250μA,意味着栅极电压达到此值时,器件就会开始导通
  • 输入电容(Ciss): 在 100V 时,最大值为 2700pF,确保快速开关特性
  • 栅极电荷(Qg): 最大值为 62.5nC @ 10V,对于高频应用具有优势
  • 功率耗散: 最大功率耗散为 190W(Tc),显示出其卓越的散热能力
  • 工作温度: 最高使用温度可达 150°C,这使得其在严酷环境下依然可靠工作

封装与安装

STW34N65M5 采用 TO-247-3 封装。这种通孔安装类型的封装设计,确保了良好的热管理和电气连接,非常适合需要强大散热的应用场景。TO-247 封装的设计使得组件在处理高功率时能够有效散发热量,有助于延长器件的寿命并提高整体系统的可靠性。

应用领域

凭借其650V 的高电压能力和28A 的高电流能力,STW34N65M5 非常适用于以下应用:

  1. 开关电源转换器:可以在较高的输入电压下高效地工作,减少能量损失。
  2. 逆变器:特别适合于太阳能逆变器和不间断电源(UPS),提供稳定的电源输出。
  3. 电机驱动:在电动机控制系统中,利用该 MOSFET 可以实现高效的功率调节。
  4. 高效能 LED 驱动:利用其低导通电阻和快速切换特性,适用于高亮度 LED 照明系统。

结论

STW34N65M5 MOSFET 是一款在电力电子领域中广泛应用的元件,凭借其出色的性能规格,适用于多种高功率、高电压场合。ST 的设计确保了该器件在高温和恶劣条件下依然可靠运行,从而极大地提升了整个系统的效率与稳定性。对于需要高效率和高可靠性的工程师与设计师而言,STW34N65M5 是一个非常理想的选择。
