STGWT40HP65FB

STGWT40HP65FB 产品概述

概述

STGWT40HP65FB 是意法半导体（STMicroelectronics）推出的一款高性能沟槽型场截止绝缘栅双极晶体管（IGBT）。该器件设计用于在高电压和高电流应用中提供卓越的开关性能。其额定电压为650V，能够承受高达80A的集电极电流，适用于各种工业和电力电子应用，例如变频器、电机驱动、直流/直流转换器等。

主要特性

• 电压和电流规格：STGWT40HP65FB 的最大集射极击穿电压为650V，最大集电极电流为80A，具备脉冲电流免受瞬态操作影响的能力，可以达到160A。这使得该元件在负载变化较大的应用中依然表现出色。
• 低导通压降：该IGBT的导通压降（Vce(on)）在特定的栅极电压（Vge）下，与集电极电流（Ic）相关，最大值为2V（在15V 和 40A 下测得）。这种低导通压降有助于提高系统的能效，减少功率损失。
• 开关特性：开关能量为363µJ（关），反向恢复时间（trr）为140ns，结合较短的开关延迟（Td 在25°C 时为142ns），使得该IGBT特别适合高频开关应用。
• 热性能：工作温度范围广泛，从-55°C 到 175°C（TJ），赋予该器件在极端环境下的可靠性和稳定性，适合多种苛刻环境下的应用。
• 类标准输入：作为一个标准输入类型的IGBT器件，STGWT40HP65FB 兼容大多数驱动电路，便于在现有的设计中快速集成。

封装和安装

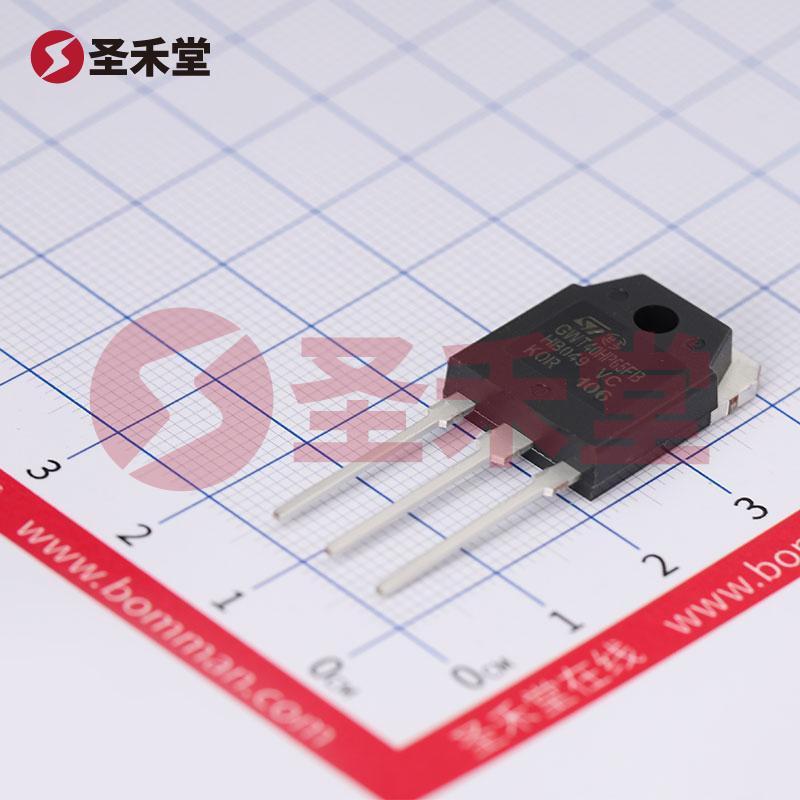

STGWT40HP65FB 采用 TO-3P 封装，这种封装设计不仅提供良好的散热性能，而且确保在高功率密度应用中的稳定运行。通孔式安装（Through-Hole）设计简化了安装过程，适用于多种PCB设计。

应用领域

该IGBT器件广泛应用于以下几个领域：

1. 电机驱动：在工业电机控制和电动汽车领域，STGWT40HP65FB 可用于驱动高功率电机，提升能效和响应速度。

2. 变频器：作为变频器的核心元件之一，它帮助实现高效的频率转换，并提高系统的整体性能。

3. 可再生能源：该IGBT可用于太阳能逆变器和风能发电系统中，提高电能转换效率，促进可再生能源的使用。

4. 电力电子转换：在DC-DC和DC-AC转换器中，STGWT40HP65FB 是实现高效电能转换的理想选择。

结论

STGWT40HP65FB 作为一款高效、可靠的高压IGBT器件，凭借其优异的电气性能和广泛的应用场景，成为现代电力电子系统中不可或缺的元件。其低导通压降、快速开关特性和广泛的工作温度范围，确保其在复杂的工业环境中依然能够稳定工作。选择 STGWT40HP65FB，不仅可以提高系统的能源效能，还能够缩短设计周期、降低整机成本。
