TPS563209DDCR

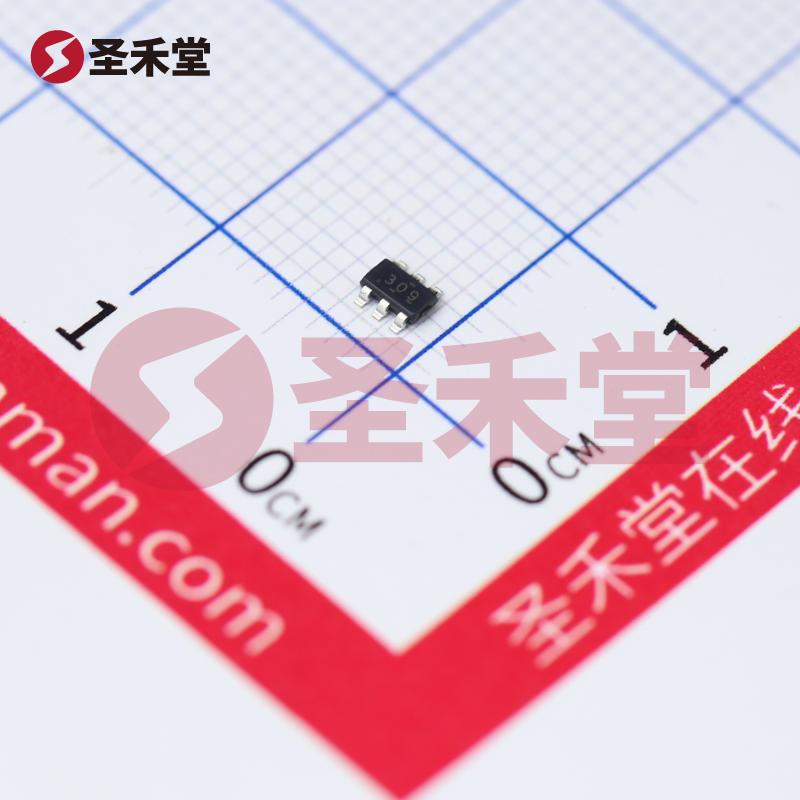

TPS563209DDCR 产品概述

一、产品简介

TPS563209DDCR是一款由德州仪器（Texas Instruments, TI）制造的高效降压型DC-DC电源转换器，专为各种工业和消费电子应用而设计。它以其宽输入电压范围、卓越的输出电流能力、紧凑的封装及出色的热性能，在市场上展现出良好的竞争优势。

二、基本特性

• 输入电压范围：TPS563209DDCR的输入电压范围为4.5V至17V，使其能够适应多种电源环境，广泛适用于5V、12V和15V的电源系统。
• 可调输出电压：该器件不仅可以调节输出电压，其可调范围从0.76V至7V，适用于需要多种工作电压输出的场合。
• 输出电流能力：TPS563209DDCR可提供高达3A的输出电流，非常适合驱动需要较高功率的负载，如微处理器、FPGA等数字电路，以及其他嵌入式系统。
• 高开关频率：内置650kHz的开关频率，使得TPS563209DDCR具有较小的外部元器件需求，降低了PCB面积并优化了整体设计。
• 同步整流功能：该设计集成了同步整流技术，显著提高了转换效率，相比于传统的二极管整流方案，降低了功耗，并提升了系统的热管理性能。

三、封装与安装

TPS563209DDCR采用TSOT-23-6颗粒封装，这是市场上常见的表面贴装型封装，具备较小的体积和合理的引脚布局，适合高密度板设计。其紧凑的设计使得产品在空间有限的应用中颇具吸引力。

四、工作温度与耐用性

该器件的工作温度范围为-40°C至85°C，保证了其在极端环境下的稳定性和可靠性，适合许多工业应用及汽车电子环境。这种宽温度范围使其能够适应多种温度波动环境，确保系统的长时间稳定运行。

五、应用领域

TPS563209DDCR具备广泛的应用背景，包括但不限于：

• 便携式设备：如智能手机、平板电脑、可穿戴设备等移动电子产品。
• 工业自动化：适合用于驱动传感器、执行器和控制系统。
• 网络设备：可用于网络交换机、路由器等通信设备的电源管理。
• 汽车电子：支持多种汽车应用，提供稳定的电源输出。

六、设计支持

德州仪器为TPS563209DDCR提供了丰富的设计支持资源，包括详尽的数据手册、应用笔记、评估模块和参考设计。这些资源有助于设计工程师快速实现原型，优化产品设计，并确保系统的可靠性和效率。

七、总结

TPS563209DDCR是一款兼具高效率和灵活性的降压型DC-DC转换器，适合广泛的应用领域。得益于它的小巧封装、宽输入电压范围、可调输出以及同步整流功能，这款产品为设计工程师提供了强大的设计自由度和极佳的性能保障。无论是在工业、消费电子还是车载应用中，TPS563209DDCR都能有效满足严苛的电源需求，是现代电源设计的理想选择。
