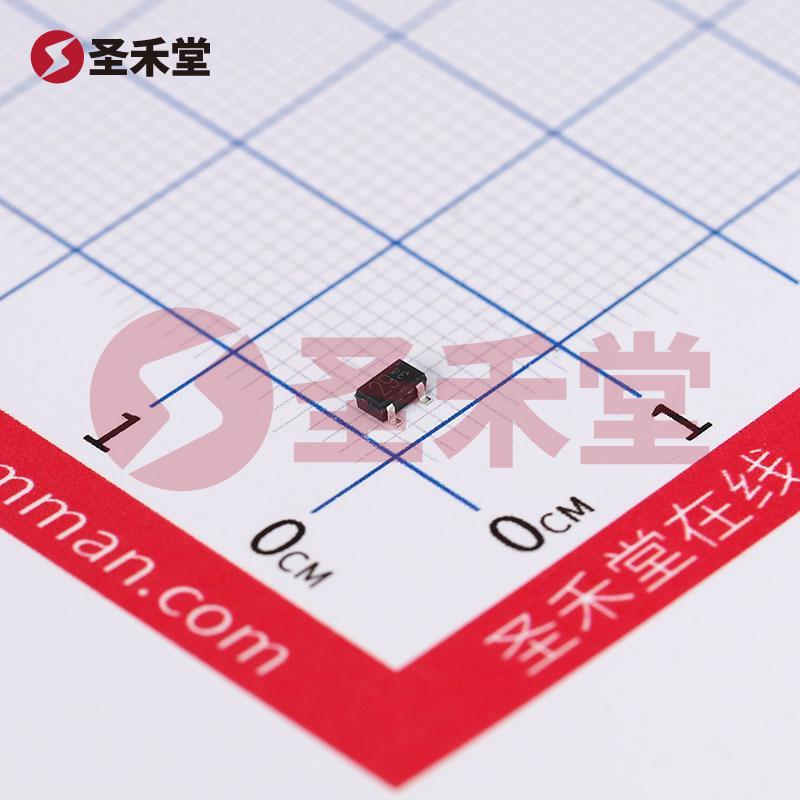

DTC115EKAT146

DTC115EKAT146 产品概述

基本信息

DTC115EKAT146 是一款高性能 NPN 数字晶体管，主要用于开关和放大电路的应用。其采用预偏压结构，具备良好的工作特性及稳定性，广泛应用于各种消费类电子产品、汽车电子、工业控制及其他相关领域。此款晶体管由罗姆（ROHM）公司制造，以其高增益和低饱和压降特点，成为工程师和设计师在产品开发中的热门选择。

技术规格

1. 晶体管类型：NPN - 预偏压
2. 最大集电极电流 (Ic)：20 mA
3. 最大集射极击穿电压 (Vce)：50 V
4. 功率最大值：200 mW
5. 频率 - 跃迁：250 MHz
6. DC 电流增益 (hFE)：
   • 最小值：82 @ 5 mA，5 V
7. 基极电阻 (R1)：100 kΩ
8. 发射极电阻 (R2)：100 kΩ
9. 集电极截止电流 (Ic(max))：500 nA
10. Vce 饱和压降 (最大值)：300 mV @ 250 µA，5 mA
11. 安装类型：表面贴装型
12. 封装：TO-236-3，SC-59，SOT-23-3
13. 供应商器件封装：SMT3

功能与应用

DTC115EKAT146 的设计目标是为电子工程师提供一个高效且可靠的 NPN 晶体管解决方案，特别是在需要限制电流、实现低功耗及小型化的应用场景中尤为出色。它的预偏压特性使得开关操作更加迅速，适合用于信号调理、焊接线路、传感器接口及信号继电等应用。

1. 开关电路：利用其高增益特性，DTC115EKAT146 能够在仅需小的基极电流（Ib）情况下控制较大的集电极电流（Ic），适用于电机驱动、LED 照明及继电器驱动电路。

2. 信号放大：在音频和无线信号处理中，DTC115EKAT146 能够提供必要的增益，确保信号在传输过程中的强度和质量，适用于音频放大器和 RF 放大器设计。

3. 数字电路应用：由于其较快的跃迁频率（250 MHz），该晶体管也适合高频数字电路，能够用于数据传输通道、开关电路等。

性能优势

• 高增益：DTC115EKAT146 提供最低 82 的电流增益（hFE），确保在适当的基极电流下能够有效放大集电极电流。
• 低饱和压降：其在 250 µA 和 5 mA 的工作条件下，最大 Vce 饱和压降仅为 300 mV，确保在开关状态下高效率地转换电流。
• 小型化设计：TO-236-3 / SC-59 / SOT-23-3 封装使得该晶体管易于安装在空间有限的电路板上，有助于实现更小的设备尺寸。
• 低功耗：在较低的供电条件下（最大 200 mW），能够有效降低能耗，延长电池供电设备的使用时间，是便携式设备的理想选择。

总结

DTC115EKAT146 是一款优秀的 NPN 预偏压数字晶体管，集高效、低能耗及小型化于一身，为各种电子项目提供了一种可靠的开关和放大解决方案。凭借其出色的性能和广泛的应用范围，DTC115EKAT146 已成为现代电子设计中不可或缺的元器件之一。无论是用于简单的开关电路还是复杂的信号处理，DTC115EKAT146 都能满足设计师对性能和效率的各种要求。
