描述：超势垒整流器(SBR) 1对共阴极 890mV@20A 300V TO-220AB-3
库存数量
库存：
12
（起订量: 1, 增量: 1）
最小包：50
商品单价
梯度内地(含税)
1+
7.83
50+
7.46
产品参数
属性参数值
二极管配置1对共阴极
正向压降(Vf)890mV@20A
直流反向耐压(Vr)300V
整流电流20A
反向电流(Ir)100uA@300V

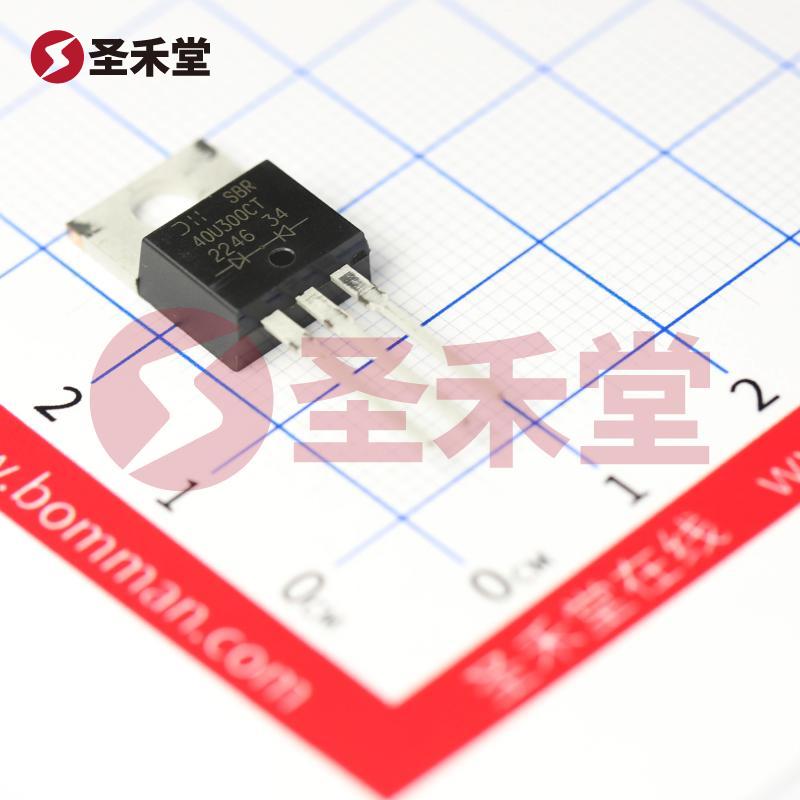

SBR40U300CT 产品概述
概述
SBR40U300CT 是 Diodes Incorporated 旗下 SBR® 系列的一款先进的超级势垒整流器。这种整流器设计用于在高效率和高温环境下工作，能够满足现代电子设备对高性能电源管理和整流的要求。其独特的设计和高达 20A 的平均整流电流，使其在各种应用中表现出色，尤其是在电源转换、开关电源和电动机驱动等领域。
主要特性
- 制造商: Diodes Incorporated
- 系列: SBR®
- 二极管配置: 1 对共阴极
- 二极管类型: 超级势垒
- 平均整流电流 (Io): 每个二极管可达到 20A
- 反向电压 (Vr): 最大值为 300V，能够承受高压环境
- 正向电压降 (Vf): 在 20A 下为 890mV，具有较低的电压降，能有效降低功耗
- 反向恢复时间 (trr): 50ns，确保快速切换性能
- 工作温度范围: 结温从 -65°C 到 175°C，适应广泛的工作环境
- 封装类型: TO-220-3，适合通孔安装，便于散热和集成在电路板上
应用领域
SBR40U300CT 广泛应用于以下领域：
- 开关电源（SMPS）: 由于其快速恢复时间和低正向电压降，该整流器在开关电源中能够提高整体效率，并减少能量损耗，使其在现代电源设计中极具吸引力。
- 电动机驱动: 具备较强的电流承载能力，使得该器件在电动机驱动应用中表现出色，能够承受高启动电流。
- 电源管理: 在高效能电源管理系统中，SBR40U300CT 可用于整流电路，保障系统的高效运行。
- 电池充电器: 由于其高温工作能力和低反向泄漏电流，适合用作电池充电电路中的整流器，确保充电过程的高效和安全。
性能优势
高效率: SBR40U300CT 的设计大幅度降低了正向电压降，这在高电流应用中尤为重要。低电流损失直接转化为更高的能量效率，减少热量产生，延长器件及系统的使用寿命。
快速恢复特性: 其快速恢复时间低于 500ns，增强了高频开关应用的性能，确保系统在高频率下稳定运行， minimized 反向恢复损耗。
宽广的工作温度范围: 其工作结温范围从 -65°C 到 175°C，确保 SBR40U300CT 能在极端环境条件下正常工作，满足不同工业应用的需求。
可靠性: SBR®系列的设计注重可靠性，降低了故障率并提高了长期使用的稳定性，使其成为可靠的解决方案。
封装和安装
SBR40U300CT 采用了 TO-220AB 封装，这种通孔安装方式便于散热，适合于高功率应用。TO-220 封装为设计提供了良好的散热能力，确保器件在满载状态下不会由于过热而失效。
结论
SBR40U300CT 是一款高效且功能强大的超级势垒整流器，非常适合于现代高性能电源管理应用。凭借其优越的电气特性、宽温工作范围以及可靠性，使其成为设计工程师在选择整流器时的理想选择。无论是在高压应用、电源转换还是电机驱动中，SBR40U300CT 都能够提供卓越的性能表现在各个方面，为各种电路设计提供了灵活和可靠的解决方案。
